Productdetails:
|
| Modelnaam: | MTP-Boomstamkabel | Vezelkern: | kern 8, kern 12 of kern 24 |
|---|---|---|---|
| Vezeldiameter: | 3.0mm | Schakelaartype: | MPO AAN MPO, MTP |
| Jasjekleur: | Beige/Aqua/Groen/Geel, enz. | Het Materiaal van het vezeljasje: | Stootbord (OFNR), Voltallige vergadering (OFNP), LSZH |
| Vezellengte: | 1m, 2m, of OEM | Vezeltype: | Enige Wijze (OM3, OM4, OM5 is facultatief) |
| Golflengte: | 850nm/1310nm/1550nm | Pools Type: | APC aan APC |
| Markeren: | De Boomstamkabel van OM4 MTP,12 de Kabel van de kernmtp Boomstam,De Vezelkabel van OM4 MTP |
||

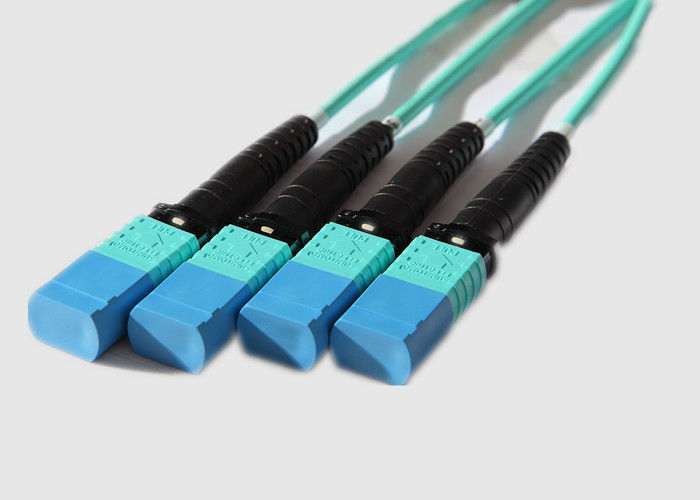

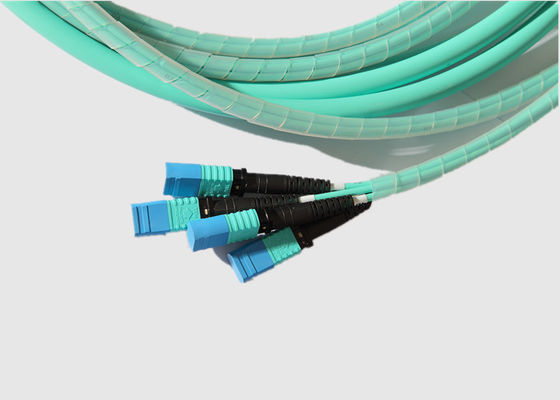

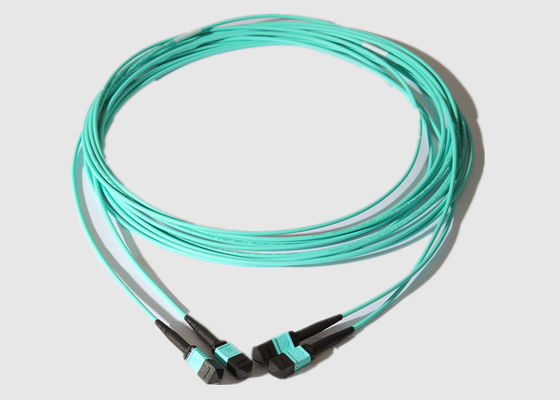

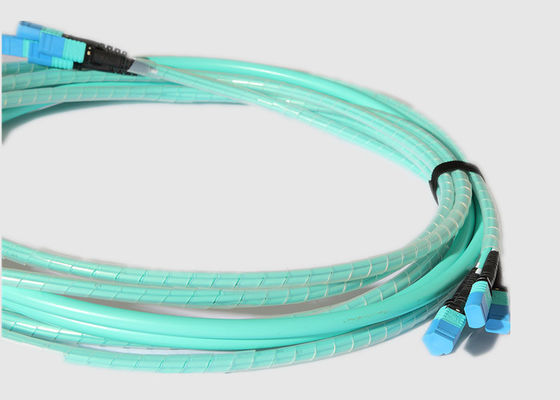

SENKO 12 Singlemode OM4 MTP de Boomstamkabel van het Kernmpo aan MPO OFNP Jasje
Productomschrijving:
MPO-de Vezelkabel wordt ontworpen voor high-density vezel herstellend tussen datacentrum MDFs en IDFs in ondernemingsinstallaties.
De single-mode om3-kabel is gekleurde Aqua voor onmiddellijke identificatie in een overvol schakelaar of flardpaneel. De balanslusjeschakelaars zijn gemakkelijk toegankelijk in high-density datacentrummilieu's en maken de gebruiksklare kabel gemakkelijk om met één hand te installeren en te verwijderen. De high-density boomstamkabel kan in 16x25G actieve apparaten direct koppelen, die door TelcordiaGR-326 Core, van TIA 604-18 en van CEI (61754-7-3) normen naleefden.
Hoofdfeatures&-Voordelen:
* 100%-fabriek die met traceable testgegevens wordt getest
* Hoogste dichtheids fysiek contact voor multi-vezelschakelaars
* De veelvoudige linten stapelden binnen rond jasje
* Ultrahoge vezeltelling die oplossing telegraferen
* Beschikbaar op verschillende vezelwijzen met inbegrip van single-mode (OS2) & multimode (OM1 ~ OM5) met aangepaste lengte en structuur
* Stelt de behoeften van de cliënt in de verschillende industrieën tevreden
* 12 - en 24 vezel beschikbare opties
Specificaties en Parameter:
Vezel Optische Prestaties:
| MPO-Schakelaar | Standaardsm | Sm met beperkte verliezen | Standaardmm | Mm met beperkte verliezen | |
| Toevoegingsverlies | Typisch (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Terugkeerverlies (dB) | ≥60 voor APC (8 hoekpoetsmiddel) |
≥20 voor PC | |||
| ≥50 voor PC | — | ||||
| Mannetje/Wijfje (dB) | Mannetje: met spelden, Wijfje: zonder spelden | ||||
| Treksterkte (dB) | ≤0.3 (maximum 66N) | ||||
| Trilling (dB) | ≤0.3 (10-55Hz) | ||||
| Thermische Cyclus (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Geometrische parameter van Beëindigen-gezicht:
| Punt | Specificatie | ||||
| SM | MM. | ||||
| RX (mm) | Min 2000 | ||||
| RY (mm) | Min 5 | ||||
| Vezelhoogte (NM) | 1000-3500 | ||||
| Max. verschil. Hoogte allen (NM) | MAXIMUM: 500 | ||||
| Max. verschil. Hoogte adj (NM) | MAXIMUM: 300 | ||||
| X-as Hoek (°) | -0.2 ~ 0,2 | ||||
| Y-as Hoek (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Kernonderdompeling | N/A | -100 ~ 200 | |||
Het opdracht geven van tot Informatie:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (wijfje aan wijfje) MF: MPO/MPO (mannetje aan een wijfje) MM.: MPO/MPO (mannetje aan mannetje) |
L: Met beperkte verliezen B: Standaardverlies |
12:1×12 kern 48:4×12 kern 72:6×12 kern 96:8×12 kern |
A: TIA568-door-type B: TIA568 omgekeerd type C: TIA568-dwars-type |
5M aan 50M |
|
| Geslachtstype | Huisvestingskleur | Metalen kap | De norm van het schakelaarverlies | Vezelkernen | Polariteit | Vezellengte |
Toepassing:
* De Data Center verbinden onderling
* Backboneinstallaties
* Telecommunicatienetwerken
* Broadband/CATV-Netwerken
* LAN/WAN Premise
