Productdetails:
|
| ModelName: | Duplexom4-Vezel Optische Kabels | Vezeltelling: | kern 8, kern 12 of kern 24 |
|---|---|---|---|
| Vezeltypes: | OS2, OM2, OM3, OM4 | schakelaar 1: | MTP/MPO wijfje |
| Schakelaar 2: | 24 x LC | Jasjetype: | (OFNP) Voltallige vergadering |
| Doorbraaklengte: | 1 tot 150 meter | Metalen kappoetsmiddel: | UPC (Norm) of (Hoekig) APC |
| Golflengte: | 850nm/1310nm/1550nm | Materiële Vorm: | Ronde Draad |
| Markeren: | Duplexom4-Vezel Optische Kabels,mpo aan de Optische Kabels van de lcom4 Vezel,OM4-mpo aan de kabel van de lcdoorbraak |
||

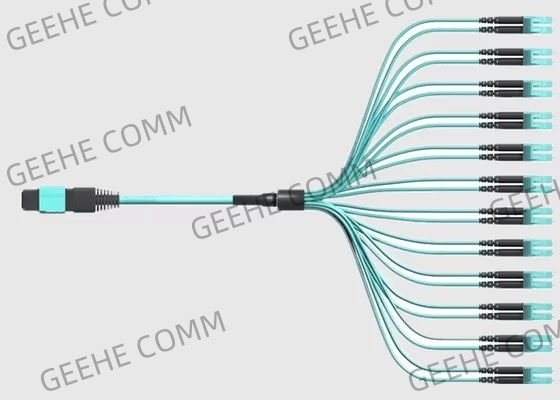

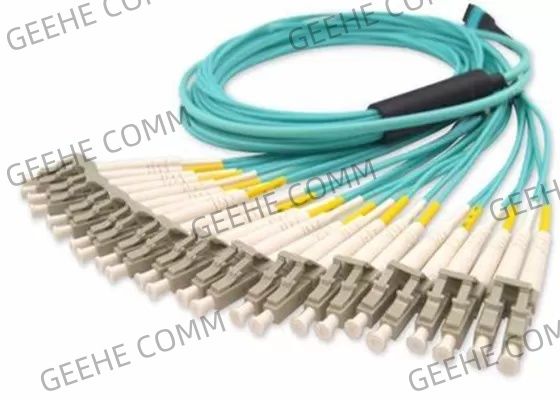

50/125 Multimode Vezelsmpo aan Duplexom4 de Vezel Optische Kabels van 12x LC
Basisinformatie:
De vezelconsolidatie is altijd aantrekkelijk, vooral in milieu's de van HD (Hoogte - dichtheid) waar de 24 vezels MPO kunnen een uitstekende pasvorm zijn, die trogplaats besparen terwijl het verbinden van VE (Actief Materiaal), met een distributiegebied (dwars-verbind) aan een ander VE. Geen twijfel de populairste jasjegrootte voor LC-verbindingsdraden is 2mm pitkoord, wegens de robuustheid en/of de kosteneffectiviteit, maar het is een strijd niet alleen voor de HD-panelen maar ook voor kabelmanagers.
Interne Vezelconfiguraties: 12×1, 12×2, 12×4, 12×6, 12×8, 12×12, 24×1, 24×2, 24×3, 24×4, 24×6
Interne Vezeltelling: 8 tot 144 vezelbundels per kabelassemblage
Features&voordelen:
Specificaties en Parameter:
MPO-Prestaties van de Vezel de Optische Kabel:
| MPO-Schakelaar | Standaardsm | Sm met beperkte verliezen | Standaardmm | Mm met beperkte verliezen | |
| Toevoegingsverlies | Typisch (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Terugkeerverlies (dB) | ≥60 voor APC (8 hoekpoetsmiddel) |
≥20 voor PC | |||
| ≥50 voor PC | — | ||||
| Mannetje/Wijfje (dB) | Mannetje: met spelden, Wijfje: zonder spelden | ||||
| Treksterkte (dB) | ≤0.3 (maximum 66N) | ||||
| Trilling (dB) | ≤0.3 (10-55Hz) | ||||
| Thermische Cyclus (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Geometrische parameter van Beëindigen-gezicht:
| Punt | Specificatie | ||||
| SM | MM. | ||||
| RX (mm) | Min 2000 | ||||
| RY (mm) | Min 5 | ||||
| Vezelhoogte (NM) | 1000-3500 | ||||
| Max. verschil. Hoogte allen (NM) | MAXIMUM: 500 | ||||
| Max. verschil. Hoogte adj (NM) | MAXIMUM: 300 | ||||
| X-as Hoek (°) | -0.2 ~ 0,2 | ||||
| Y-as Hoek (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Kernonderdompeling | N/A | -100 ~ 200 | |||
Het opdracht geven van tot Informatie:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (wijfje aan wijfje) MF: MPO/MPO (mannetje aan een wijfje) MM.: MPO/MPO (mannetje aan mannetje) |
L: Met beperkte verliezen B: Standaardverlies |
12:1×12 kern 48:4×12 kern 72:6×12 kern 96:8×12 kern |
A: TIA568-door-type B: TIA568 omgekeerd type C: TIA568-dwars-type |
5M aan 50M |
|
| Geslachtstype | Huisvestingskleur | Metalen kap | De norm van het schakelaarverlies | Vezelkernen | Polariteit | Vezellengte |
MPO aan LC-de Toepassing van het Flardkoord:
