Productdetails:
|
| Modelnaam:: | Eenvoudige vezelpigtailconnector | Type aansluiting: | FC/APC Single-mode glasvezel pigtail |
|---|---|---|---|
| Oppoetsend type: | PC, UPC | Kabeljas: | PVC/LSZH/OFNP |
| Fibre-klasse: | G.652.D/G.657.A1 | Herhaalbaarheid: | SM < 0,2 dB |
| Uitwisselbaarheid: | SM < 0,2 dB | kokersmateriaal: | Ceramisch zirconiumdioxyde |
| Minimumkrommingsstraal: | 30 mm/10 mm | Paringstijden: | >1000 |
| Markeren: | APC VAN OM2 FC VLECHT,3.0mm FC APC vlecht,OM2 enige wijzevlecht |
||

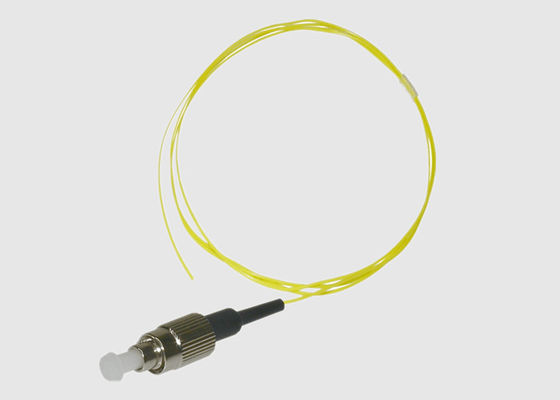

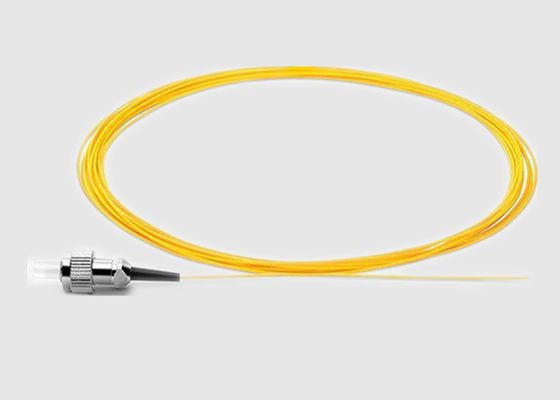

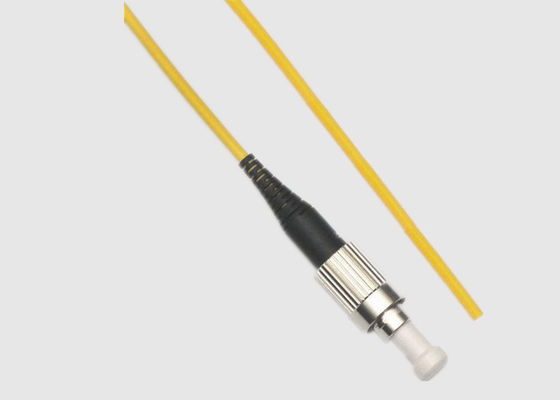

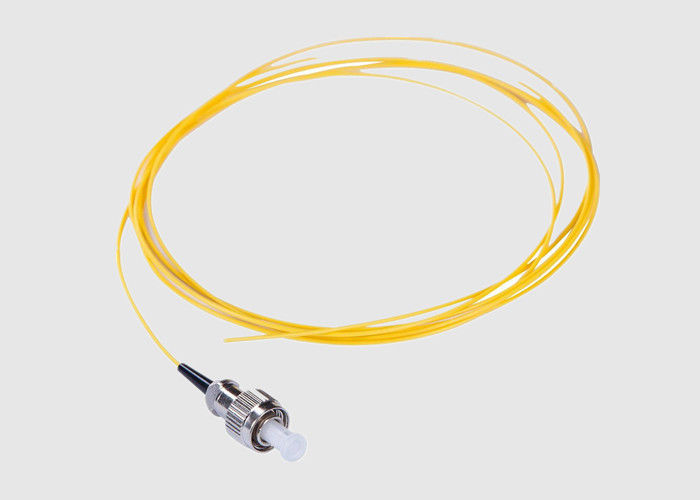

FC APC 3.0mm LSZH OM2 Yellow Jacket Single Mode Fiber Pigtail Connector
Basisinformatie:
FC Apc-pigtails zijn verkrijgbaar met verschillende buffer- en jastypen en kleuren, waaronder blote vezels (250 micron), strakke buffers (900 micron),met een breedte van niet meer dan 50 mm,.
Optische vezel pigtails kunnen worden gebruikt voor alle toepassingen die gegevensoverdracht van meer dan 2,5 Gbps vereisen.Alle pigtails worden vervaardigd en getest om de hoogste prestaties te bereiken, die voldoet aan en de eisen van Telcordia GR 326 overtreft.
Kenmerken en voordelen van FC-pigtails
1) Keramische ferrule;
2) Een hoog rendementverlies;
3) Een laag invoegverlies;
4) Goede herhaalbaarheid en uitwisselbaarheid;
5) Uitstekend gepolijst en 100% getest;
6) Voldoen aan Telcordia, GR-326-Core, IEC en RoHS
Toepassingen van FC/APC enkelmoduspigtails:
1) Lokaal netwerk (LAN)
2) Gegevenscommunicatienetwerk
3) Telecommunicatie optisch transmissienet
4) Optisch toegangsnetwerk (OAN)
5) Beëindiging van het actieve apparaat
6) Gegevensoverdracht via glasvezel (FODT)
7) Testapparatuur
8) CATV
Specificatie & Technologie Parameters:
| Artikel 1 | SM (single-mode) | MM (Multimode) | |||
| Type vezelkabel | G625D/G655/G6571A/G657A2 | OM1 | OM2/OM3/OM4 | ||
| Fiberdiameter (mm) | 9/125 | 62.5/125 | 50/125 | ||
| IL(dB) | ≤ 0.3 | ≤ 0.1 | |||
| Type kabel | Simplex, Duplex, Fan-Out | ||||
| Type aansluiting | LC, SC, FC, ST, MU, MPO, MTRJ, D4, DIN, SMA, FDDI ESCON enz. |
||||
| Kabel OD (um) | 0.9/1.6/1.8/2.0/2.4/2.8/3.0 | ||||
| Typ van het eindvlak | PC's | UPC | APC | UPC | UPC |
| Retunverlies ((dB) | > 45 | > 50 | > 60 | / | |
| Inbreng-trekproef (dB) | < 0.2 | < 0.3 | < 0.15 | ||
| Uitwisselbaarheid (dB) | < 0.1 | < 0.15 | < 0.1 | ||
| Paringstijden | > 1000 | ||||
| Tegentrekkracht (N) | > 70 | ||||
| Temperatuurbereik (°C) | -40~+80 | ||||
FC/APC Single Pigtails Specificatie:
| Parameter | Eenheid | Indeks | |||
| Typ van het eindvlak | PC's | UPC | APC | ||
| II. | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Herhaalbaarheid | dB | ≤ 0.1 | |||
| Uitwisselbaarheid | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 45 | ≥ 50 | ≥ 60 |
| MM | dB | ≥ 36(Exclusieve APC-connector) | |||
| Paringstijden | >1000 | ||||
| Werktemperatuur | °C | -40 ~ +80 | |||
FC-bestelgegevens:
| OFC | - X. | -XX | -XX | -XX | -XX | -XX |
| S: Simplex D: Duplex | FP:FPC:FPC:FPC:FPC:FPC:FPC:FPC:FPC: | FP:FPC:FPC:FPC:FPC:FPC:FPC:FPC:FPC: | 09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:andere | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Vezelmodus | Type aansluiting | Type aansluiting | Kabeldiameter | Vlakken | Lange vezels |
