Productdetails:
|
| Modelnaam: | Fibre optic splitter box | Pakketstijl: | ABS-module |
|---|---|---|---|
| Configuratietype: | 1 × 16 met FC-connector | Fibre-type: | G652D, G657A1, G657A2-VEZEL |
| Type aansluiting: | FC/APC | Input-output Vezeldiameter: | 2.0 mm |
| Invoer/uitvoervezellengte: | 1.5m | Splits ratio: | 50/50 Spleet (zelfs) |
| Havengolflengte: | 1260 - 1650nm | Optische vezelmarkering: | Input - wit, Output t - grijs, wit, rood, zwart |
| Markeren: | 2.0mm FC APC Schakelaar,APC van 1×16 FC Schakelaar,1×16 vezeloptische Splitsersdoos |
||

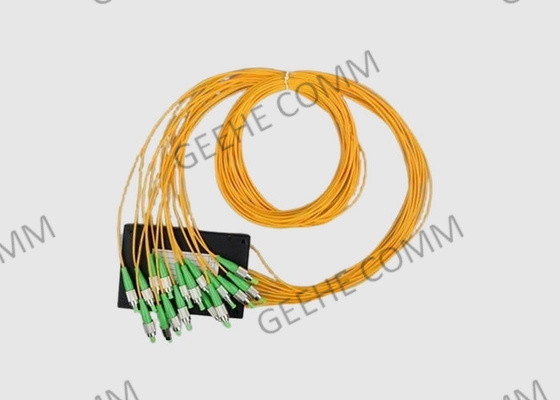

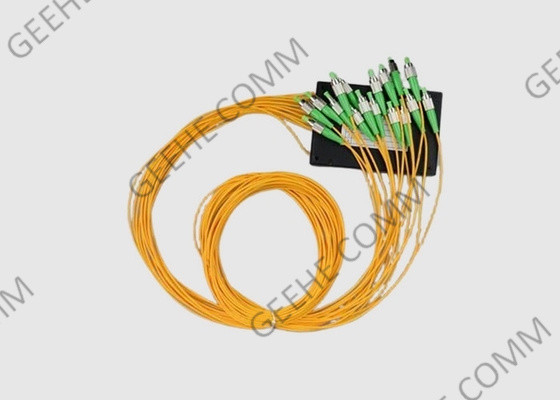

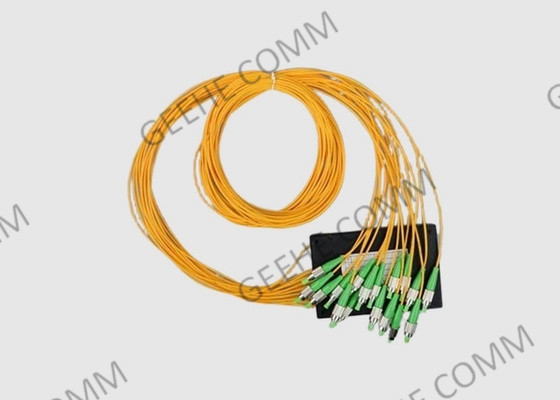

2.0mm Fiber Single Mode FC/ APC Connector 1×16 Fiber Optic Splitter Box
Basisinformatie:
Geehe biedt een breed assortiment hoogwaardige PLC-optische splitters (Planar Lightware Circuit) voor een verscheidenheid aan breedbandnetwerktoepassingen tegen een lage kostprijs per poort.
These passive components Fiber PLC Splitter Box provide superior and reliable performance over a wide operating wavelength range (1260-1650nm) and temperature range (-40 to +85℃)to address high-bandwidth and environmental network demandsPLC-splitters zijn verkrijgbaar met maximaal 128 poorten in standaard- en aangepaste ontwerpplaten.
1×16 PLC Splitter Specificatie en parameters
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Werkgolflengtenm) | 1260~1650 | ||||||||||
| Portgolflengtebereik (nm) | 1310 ± 20,1490 ±10 en 1550 ±20 | ||||||||||
| Invoegingsverlies@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformiteit(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 nm (dB) | ≤ 0.3 | ||||||||||
| Terugkeerverlies @ 1310/1551 nm (dB) | ≤ 55 | ||||||||||
| Invoervermogen(mW) | 250 max | ||||||||||
| Werktemperatuur(°C) | -40~+85°C | ||||||||||
| Bergingstemperatuur(°C) | -40~+85°C | ||||||||||
| Vlakken |
Corning G657A1 |
||||||||||
ABS Box 1 × 16 PLC Splitter kenmerken en voordelen:
1. laag insetsverlies
2Hoge maximale vermogenstoestand
3Uitstekende splitsingsuniformiteit
4Breedband Operatiegolflengte
5Compact ontwerp
6. laag polarisatie-onafhankelijk
7. Goede uniformity van kanaal tot kanaal
8Grote werkgolflengte: van 1260 nm tot 1650 nm
9. waterdicht epoxy verzegelde module
10. Buitentemperatuur Relatieve ventilatie
11. Monsters kunnen worden ondersteund
ABS Box PLC Splitter Toepassing en standaard:
- FTTX-systemen
- PON-netwerken
- CATV-verbindingen
- Distributie van optisch signaal
ABS Box Optic Splitter Package afmetingen:
| W×H×L (mm) | Haven | ||||
| 100x80x10 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 120x80x18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140x114x18 | 1x32 | 2x32 | 1x64 | ||
Bestelgegevens:
| PLC- | AAA- | B- | CC- | D- | EE | FF- | GG |
| 104=1x4 108=1x8... 164=1x64 204=2x4... 232=2x32 | 2=2,0 mm jas 3=3,0 mm jas |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | 2=2,0 mm jas 3=3,0 mm jas |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Geen aansluiting | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Geen aansluiting | |
| Configuratie | Invoervezeltype | Invoervezellengte | Uitgangsvezellengte | Uitgangsvezellengte | Invoerconnector | Uitgangsconnector |
ABS Box PLC Splitter Package:
Geehe Service:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage rugreflectie en goede uniformiteit
2) Compacte structuur
Kleine grootte, het kan direct worden geïnstalleerd in een verscheidenheid van transfer box en gewoon nemen weinig ruimte
3) Strikte kwaliteitscontrole
We garanderen dat elk product in de handen van klanten onderworpen is aan strenge testnormen.
4) Fabriekscontrole
We werken samen met beroemde merken en Japanse klanten, met 15 jaar ervaring in fabrieksinspectie en zijn bekend met het hele inspectieproces door SGS
5) Garantie voor de doorlooptijd
Geen elektriciteit beperkt, levertijd is snel, levertijd is sneller, glasvezel connector capaciteit: 800.000 stuks/maand.
