Productdetails:
|
| ModelName: | Comités van het optische Vezelflard 24 haven | Structuur: | Koudgewalst Staal |
|---|---|---|---|
| No.of Adapter/Haven: | 24 | Adaptertype: | Sc-(Blauwe) Duplex |
| Hoogte: | 1U, 2U, 3U, 4U, 8U | Havens: | 6, 12, 24, 48, 72,96, 144 |
| Opzettende Aanpassingswaaier: | 50mm | Materiaal van Plaat: | 1.5mm SPCC (Zwarte Deklaag) |
| Materiële Deklaag: | Poederdeklaag | 1U afmetingen (Hxwxd): | 483×44×230mm |
| Lascapaciteit: | 24 vezels | De Status van RoHScompliancy: | Volgzaam |
| Markeren: | Comité van het vezel Optisch Flard 24 Haven,19“ het Rek Opgezette Comité van het Vezelflard,Het Comité van het vezelflard SM Duplexadapters |
||

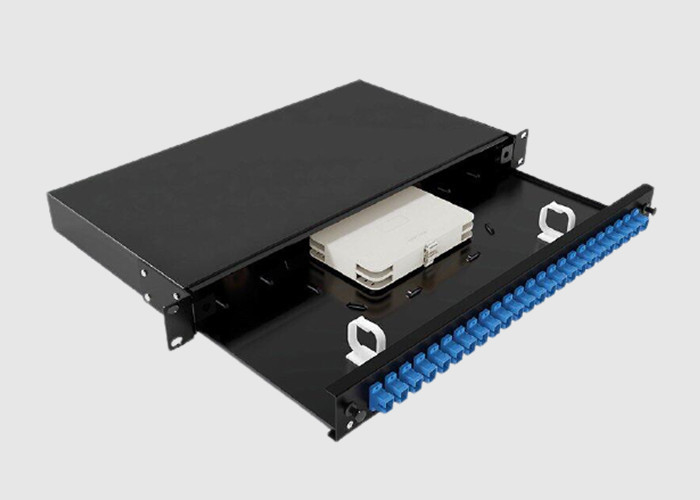

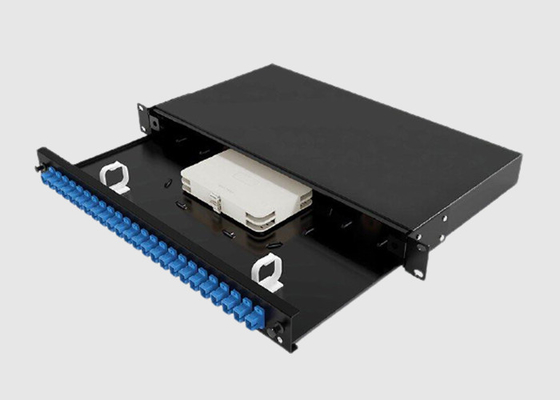

19 het“ Rek zette de Comités van het Optische Vezelflard 24 op havensm Duplexadapters
Basisinformatie:
19 het“ rek zet de panelen van het vezelflard is op beschikbaar met ST, van Sc, van LC, of FC-adapterstijlen in of Multimode of Single-mode versies.
Ontworpen voor de bescherming en het herstellen van inkomende vezelkabels voor verplaatsing aan andere gebieden en verbinding aan netwerkapparatuur binnen het communicatie kabinet.
De glijdende dienbladeigenschap betekent dat het paneel niet uit het rek tijdens configuratie moet worden verwijderd, aangezien het dienblad bij een 45 graadhoek kan worden bevestigd, gevend een stabiel platform, voor gemak van installatie.
De panelen zijn 1U als norm, met geïntegreerde de bandposities van het sterktelid en geleverd de uitrusting met van het vezelbeheer (FOM) met inbegrip van, lashouder, klemmen, en kabelklieren.
Comités van het vezelflard 24 de Eigenschap van havenbenefit&:
1) Glijdend flardpaneel voor gemakkelijk herwerking en onderhoud
2) Voorpaneel met Sc, LC, FC, Adapters wordt uitgerust die
3) Verbindingspunt om vezelcassette te bevestigen
4) Koudgewalste staal bouwstructuur
5) Vast lasdienblad
Comités van het vezelflard 24 haventoepassing:
1) Telecommunicatienetwerken
2) FTTH
3) LAN, WAN, CATV NETOWORKS
4) Actieve apparatenbeëindiging
5) Kabeltelevisie
6) IPTV
Specificaiton&Technologyparameters:
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Werkende Golflengte (NM) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| De Waaier van de havengolflengte (NM) | 1310 ±40,1490 ±10 en 1550 ±40 | ||||||||||
| Toevoegingsverlies @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformiteit (dB) | 0,6 | 1 | 1.6 | 2 | 1.8 | 0,8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 NM (dB) | ≤0.3 | ||||||||||
| Inputmacht (mw) | 250max | ||||||||||
| Werkende Temperatuur (℃) | -40~+85℃ | ||||||||||
| Opslagtemperatuur (℃) | -40~+85℃ | ||||||||||
| Vezeltype | Corning G657A1, 900μm, 2mm, 3mm Losse Buis | ||||||||||
| Afmetingen (L×W×H) (mm) | 100×80×10,141×115×18, op verzoek | ||||||||||
* De bovengenoemde specificatie exclusieve schakelaar
De Specificatie van het 19 Duimrek:
| 19 Duimrek | LGX | ||||||||||
| Configuratie | 1U | 2U | 1U | 2U | |||||||
| Verpakkingsdimensies (mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Installatiedimensies (mm) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Het opdracht geven van tot Informatie:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Premie A: Sorteer A X: Voldoe de Eisen van de Klant |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Voldoe de Eisen van de Klant |
25:250μM Fiber 09:900μM Loose Fiber |
Sc: SC/UPC SA: SC/APC 00: geen verbind |
D: D 1U: J1 2U: J2 |
|||
| Rang | Poortnummer | Verrichtingsgolflengte | Koppelingsverhouding | Vezellengte | Vezeltype | Schakelaartype | Afmeting | |||
De Dienst van Wuhangeehe:
1) Hoge Milieustabiliteit
Laag toevoegingsverlies, laag polarisatie afhankelijk verlies, lage achterbezinning, en goede uniformiteit
2) Compacte Structuur
De kleine grootte, het kan direct in een verscheidenheid van overdrachtdoos worden geïnstalleerd en enkel weinig ruimte opnemen
3) Strikte Kwaliteitscontrole
Wij waarborgen dat elk product aan de handen van klanten aan stringente testnormen onderworpen is
4) Het Walsdraad van uitstekende kwaliteit
Uitstekende pvc-draad, goede sterkte, en hardnekkigheid, lange levensduur
