Productdetails:
|
| Modelnaam: | 1x2 vezel Optische Koppeling | Het optische Type van Koppelingsconfiguratie: 1x2 werkende Golflengte: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| Gespleten Verhouding: | 50/50,40/60,30/70,20/80,10/90,5/95 enz. | Andere types: | Singlewindow, Dualwindow, Triplewindow |
| Functie: | Vezeldistributie | Pre-geëindigd beschikbaar: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, EN ST/UPC |
| Polarisatiegroepering: | Langzame As of Snelle As | Vezeltype: | PM Vezel Kabel |
| Pakketdimensie: | Ø4x 40; Ø4x 54; 98x16x9 mm | Configuratietype: | 1×2 met LC-schakelaar |
| Markeren: | 40/60 LC aan LC de vezelkoppeling van 1x2,LC aan LC de vezelkoppeling van 1310nm,1310nm multimode vezelkoppeling |
||

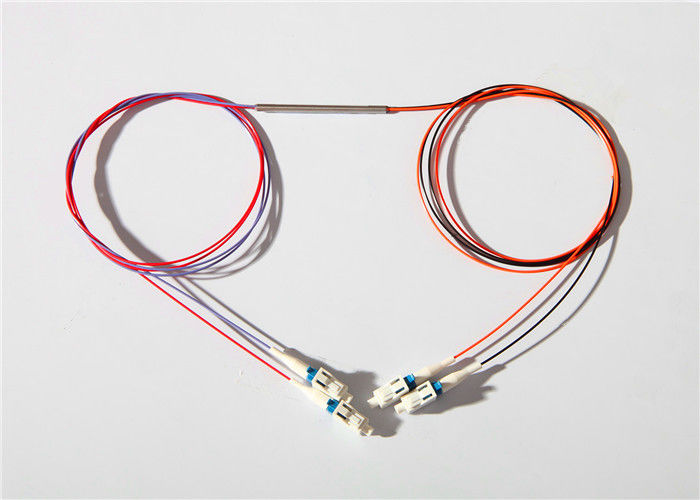

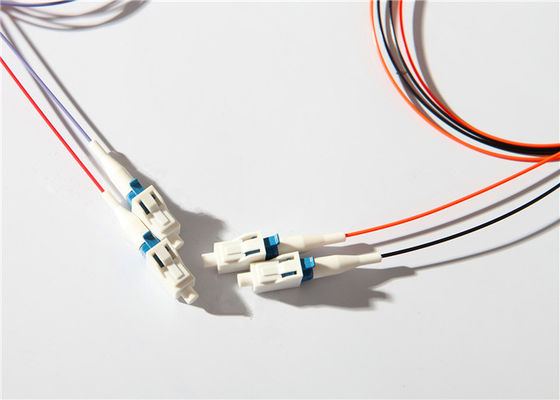

Het 40:60 verdeelt 3 Multimode Vezel Optische LC aan LC Koppeling van Metervlechten 1x2/2x2
Het optische Koppelingsmemorandum introduceert:
Een Vezelkoppeling is een Optische Vezelapparaat met één of meerdere inputvezels en één of verscheidene outputvezels. Het licht van een inputvezel kan bij één of meerdere output, met de machtsdistributie potentieel afhankelijk van de golflengte en de polarisatie verschijnen. Multimode Splitsers met een bepaalde gespleten verhouding van één of twee voeren vezels in output 2 in.
Dergelijke koppelingen kunnen op verschillende manieren worden vervaardigd, bijvoorbeeld door vezels thermaal te smelten zodat hun kernen in vertrouwelijk contact krijgen, kunnen de vezelschakelaars ook beschikbaar zijn: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, ST/UPC.
van de de Vezel de Optische Koppeling van 1× 2,2×2 Voordelen van Features&:
Dubbele de Koppelingsspecificatie en parameter van het Venster Brede Merk:
| Parameter | P | A | |||
| Werkende Golflengte (NM) | 1310&1550 | ||||
| Werkende Bandbreedte (NM) | 1310 ± 40nm, 1550 ± 40nm | ||||
| Vezeltype (dB) | Corning G652D OF Corning G657 A1 | ||||
| Toevoegingsverlies (dB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 20/80 | 6.80~7.40/≤1.2 | 6.50~7.70/≤1.2 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5/95 | 12.70~13.50/≤0.4 | 12.05~14.05/≤0.5 | |||
| 3/97 | 14.60~15.50/≤0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL (dB) | ≤0.1 | ≤0.15 | |||
| Terugkeerverlies (dB) | ≥50 | ≥45 | |||
| Gerichtheid (dB) | ≥55 | ||||
| Werkende Temperatuur (℃) | -40 ~ +85 | ||||
* De bovengenoemde specificatie is zonder schakelaar
* Andere specificaties kunnen op klantenverzoek worden gemaakt
Het opdracht geven van tot Informatie:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X |
| P: Premie A: Sorteer A X: Aanpassing |
12:1x2 22:2x2 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Aanpassing |
25:250μM Fiber 09:900μM losse vezel | Sc: SC/UPC SA: SC/APC 00: geen schakelaar |
A: A B: B C: C |
|
| Rang | Poortnummer | Werkende golflengte | Koppelingsverhouding | Vezellengte | Vezeltype | Verbind type | Afmeting |
EX: Wbc-p-12-35-50-1-09-0-B
1 ×2 Toepassing van de Vezel Optische Koppeling:
FTTxsystemen
LAN, WAN en Metro Netwerken
Analoge/Digitale Passieve Optische Netwerken
Telecommunicatie op lange afstand
Mini van de groottezender/ontvanger module
De Dienst van Wuhangeehe:
1) Hoge Milieustabiliteit
Laag toevoegingsverlies, laag polarisatie afhankelijk verlies, lage achterbezinning, en goede uniformiteit
2) Compacte Structuur
De kleine grootte, het kan direct in een verscheidenheid van overdrachtdoos worden geïnstalleerd en enkel weinig ruimte opnemen
3) Strikte Kwaliteitscontrole
Wij waarborgen dat elk product aan de handen van klanten aan stringente testnormen onderworpen is
4) Snelle Levering
Met deskundige en stabiele arbeiders, is al ordeomzet snel dan de concurrenten
5) Fabriekscontrole
Wij werken met beroemde merken en Japanse klanten, met 15 jaar van de ervaring van de fabrieksinspectie samen en zijn vertrouwd met het geheel inspecteren proces door SGS
