Productdetails:
|
| Modelnaam: | Glasvezel patchpaneel | STRUCTURE: | 19'' rack gemonteerd |
|---|---|---|---|
| Rekmateriaal: | Koudgewalst Staal, AL | Rek kleur: | Zwart, wit, grijs |
| Hoogte: | 1U, 2U, 3U, 4U, 8U | Haven: | 6, 12, 24, 48, 72, 96, 144 |
| Verbinding: | SC LC FC ST | Dikte: | 0.8mm, 1.0mm, 1.2mm |
| Afmetingen (L×W×H) mm: | 1 × 32:141 × 115 × 18 | Feature: | Waterdichte Stofdicht |
| Markeren: | 24 het flardpaneel van de kern fc vezel,3U Comité van het vezel het Optische Flard,het paneel van het de vezelflard van 3U fc |
||

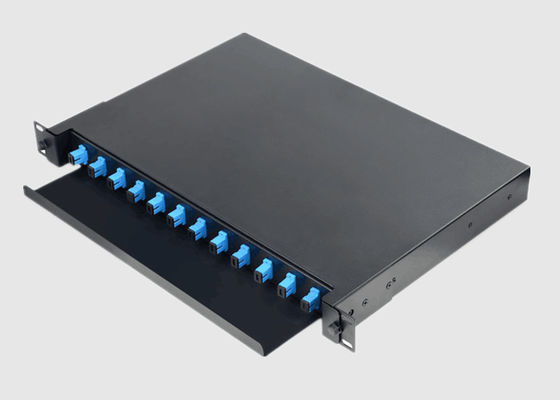

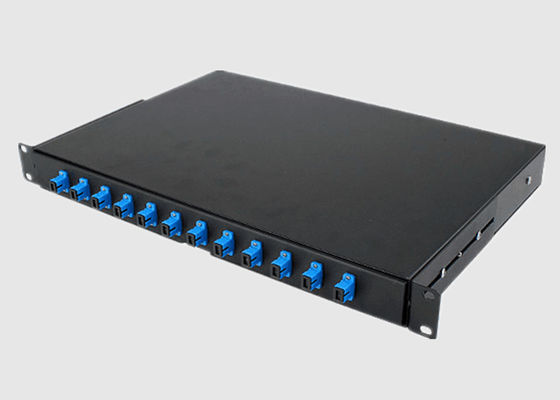

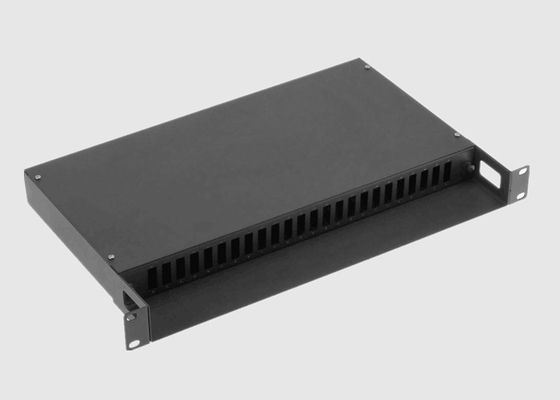

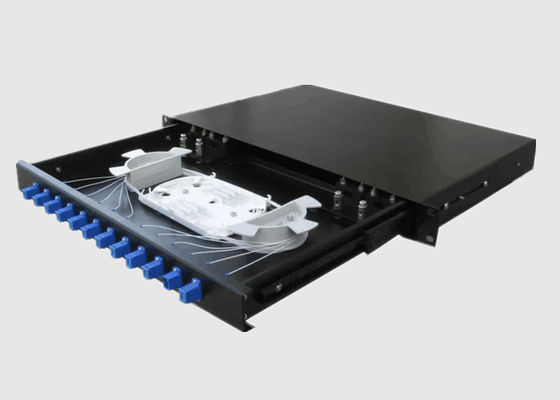

12-24 Core SC/FC/ST/LC ODF Rack Mount Splicing Termination Box Fiber Optic Patch Panel
Een snelle overzicht:
1.MTP/MPO cassette kan worden geladen6 stuksLC-quad-adapter &2 stuksMTP/MPO adapter, max.24 vezels.
2.MTP/MPO-cassette met PC-materiaal doorzichtige hoes, ook gemakkelijk te observeren en te onderhouden
3.Tot288 vezelsLC Havens in3U
4.Flexibiliteit bij het mengen van adapterplaten met cassettes in patch panel
5Vlak voorpaneel voor optimale kabelrouting
6.Makkelijk toegankelijke MPO/MTP-poorten voor aansluiting op een kabel
7.In overeenstemming met IEC-61754-7, EIA/TIA-604-5 en RoHS
8Fabriek beëindigd en getest.
Voordeel & kenmerk:
Identificatie van de haven met duidelijk zichtbare etikettering
Superieure kabelbeheer en toegang
Installatie met verwisselbare laden zonder gereedschap en lichtgewicht behuizingen
Vroegtijdige installatie met eenvoudige vaste planken en cassettes
Achterste metalen deur bevestigd door draaiende gesp, gemakkelijk te openen en te beheren kabel
Ruime ruimte zorgen voor vezel gebogen verhouding
Toepassing:
Telecommunicatie abonnee-lus
Glasvezel naar huis (FTTH)
LAN/WAN
CATV-apparatuur
Optisch communicatiesysteem
Specificatie & Technologie Parameters:
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Operatiegolflengte(nm) | SDWC:1310&1550;STWC:1310,1490&1550 | ||||||||||
| Portgolflengtebereik(nm) | 1310 ± 40,1490 ±10 en 1550 ±40 | ||||||||||
| Invoegverlies @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformiteit (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤ 0.3 | ||||||||||
| Inlaatvermogen (mW) | 250 max | ||||||||||
| Werktemperatuur (°C) | -40~+85°C | ||||||||||
| Bergingstemperatuur (°C) | -40~+85°C | ||||||||||
| Vlakken | Corning G657A1, 900 μm, 2 mm, 3 mm losse buis | ||||||||||
| Afmetingen ((L×W×H) (mm) | 100 × 80 × 10,141x115x18,Op verzoek | ||||||||||
* De bovenstaande specificatie exclusieve connector
Specificatie van de 19 inch rack:
| 19 inch Rack | LGX | ||||||||||
| Configuratie | 1U | 2U | 1U | 2U | |||||||
| Afmetingen van de verpakking(mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Afmetingen van de installatie(mm) | 462.7×11.0 ((4-Φ6) | 462.7×27.5 ((6-Φ6) | 118(2-Φ6) | 118 maal 29.2(2-Φ7) | |||||||
Bestelgegevens:
| WBC- | - Ik weet het niet. | X2- | 35- | XX- | - Ik weet het niet. | XX- | XX- | X | ||
| P: Voorschot A: Klasse A X: Voldoen aan de eisen van de klant |
13Je hebt gelijk. 141X4 - Wat is er? 2322 x 32 |
35:1310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x:Voldoen aan de eisen van de klant |
2550 μM vezels 09:900μM losse vezels |
VK: VK/UPC VK: VK/UPC 00Geen verbinding. |
D:D 1U:J1 2U:J2 |
|||
| Graad | Portnummer | Operatie golflengte | Koppelingsverhouding | Lange vezels | Vlakken | Type aansluiting | Afmeting | |||
