Productdetails:
|
| ModelName: | Zet het vezel Optische Rek met Adapter op | Structuur: | 19“ Opgezet Rek |
|---|---|---|---|
| Materiaal: | Zink-geplateerd wals Staalplaat koud | Rekkleur: | zwart, wit, grijs |
| Hoogte: | 1U, 2U, 3U, 4U, 8U | Havens: | 6, 12, 24, 48, 72, 96, 144 |
| Schakelaar: | SC LC FC ST | Dikte: | 0.8mm, 1.0mm, 1.2mm |
| Afmetingen (L×W×H) mm: | 1×32:141×115×18 | Eigenschap: | Waterdichte Stofdicht |
| Markeren: | Het Comité van het 19 Duimftth Flard,het Flardcomité van 1U FTTH,Van de de Havenvezel van FTTH 24 het Flardcomité |
||

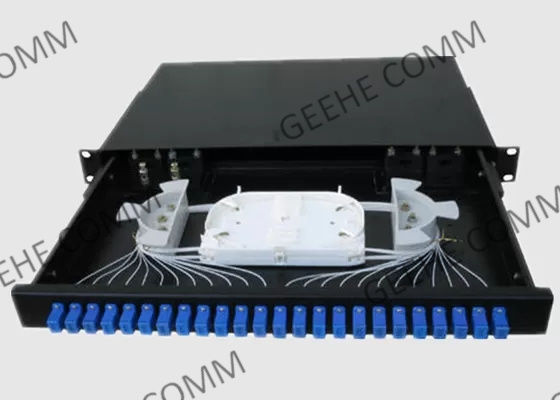

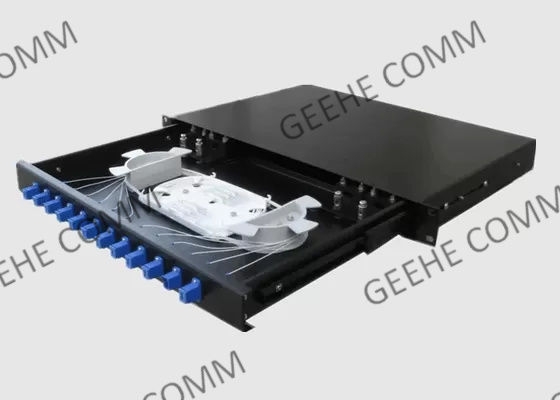

De Haven van FTTH 1U 24 Optische Rek van de 19 Duim Single-Mode Vezel zet met Adapter op
Basisinformatie:
Dit van de 19-duim rek-Onderstel Kader Vezel Optische Distributie voor FC, Sc, ST, LC-adapters. De bijlage wordt geconstrueerd van staalmateriaal en zijn voorpaneel wordt ontworpen om gemakkelijk voor aanleg van kabelnetten en schakelaarinstallatie te verwijderen.

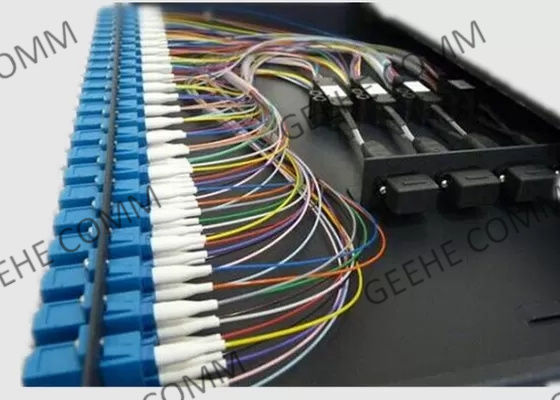

De voorzijde van de bijlage kenmerkt dia-uit een punaisedienblad voor toegang tot het chassisbinnenland wanneer het vezelbeheer noodzakelijk is. Een volledige reeks klemmen van het kabelbeheer is inbegrepen. Het achterpaneel heeft al vereiste kabel die knipsels nodig om alle vezels aan te passen verpletteren.
Het voorpaneel houdt een verscheidenheid van platen van de vezeladapter toestaand de flexibiliteit om verbindings tot types opdracht te geven dat op uw behoeften worden gebaseerd.
Benefit&eigenschappen:
Toepassing:
Specificaiton&Technologyparameters:
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Werkende Golflengte (NM) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| De Waaier van de havengolflengte (NM) | 1310 ±40,1490 ±10 en 1550 ±40 | ||||||||||
| Toevoegingsverlies @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformiteit (dB) | 0,6 | 1 | 1.6 | 2 | 1.8 | 0,8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 NM (dB) | ≤0.3 | ||||||||||
| Inputmacht (mw) | 250max | ||||||||||
| Werkende Temperatuur (℃) | -40~+85℃ | ||||||||||
| Opslagtemperatuur (℃) | -40~+85℃ | ||||||||||
| Vezeltype | Corning G657A1, 900μm, 2mm, 3mm Losse Buis | ||||||||||
| Afmetingen (L×W×H) (mm) | 100×80×10,141×115×18, op verzoek | ||||||||||
* De bovengenoemde specificatie exclusieve schakelaar
De Specificatie van het 19 Duimrek:
| 19 Duimrek | LGX | ||||||||||
| Configuratie | 1U | 2U | 1U | 2U | |||||||
| Verpakkingsdimensies (mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Installatiedimensies (mm) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Het opdracht geven van tot Informatie:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Premie A: Sorteer A X: Voldoe de Eisen van de Klant |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Voldoe de Eisen van de Klant |
25:250μM Fiber 09:900μM Loose Fiber |
Sc: SC/UPC SA: SC/APC 00: geen verbind |
D: D 1U: J1 2U: J2 |
|||
| Rang | Poortnummer | Verrichtingsgolflengte | Koppelingsverhouding | Vezellengte | Vezeltype | Schakelaartype | Afmeting | |||
Het Comité van het de Vezelflard van de Geehefabriek Prestaties:
