Productdetails:
|
| Modelnaam: | Glasvezelpatchpaneel | STRUCTURE: | 19'' rack gemonteerd |
|---|---|---|---|
| Rekmateriaal: | Koudgewalst Staal, AL | Rek kleur: | Zwart, Wit, Grijs, of OEM |
| Hoogte: | 1U, 2U, 3U, 4U, 8U | havens: | 6, 12, 24, 48, 72, 96, 144 |
| Verbinding: | SC LC FC ST | Dikte: | 0.8mm, 1.0mm, 1.2mm |
| Max. vezelkernen: | 12 | Afmetingen (HxBxD): | 48.2 × 27.8 × 44 mm |
| Markeren: | 19 het Comité van het de Vezelflard van Duim1u Sc,19 zet de Duim1u Muur het Comité van het Vezelflard op,van de havensc van 1U 24 het paneel van het de vezelflard |
||

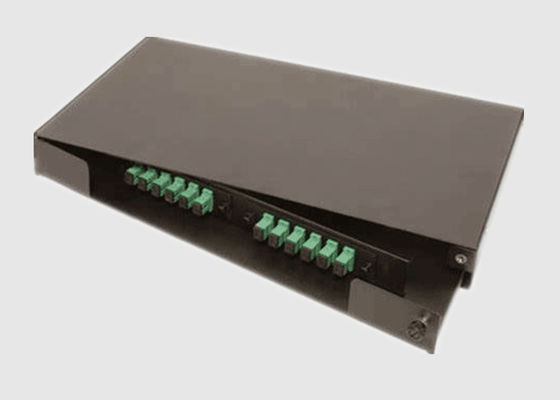

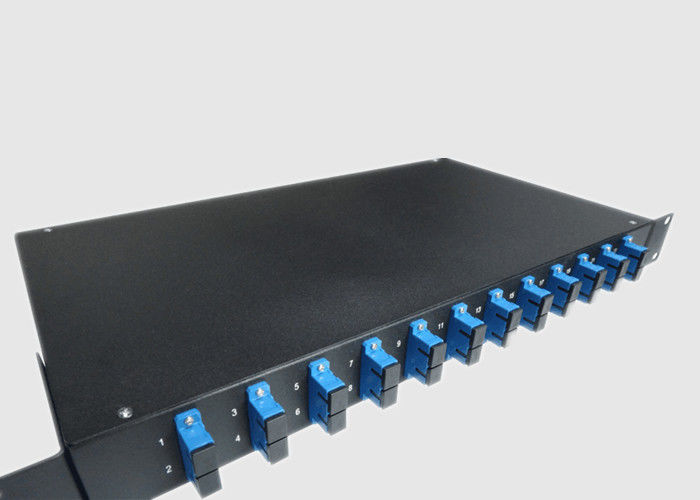

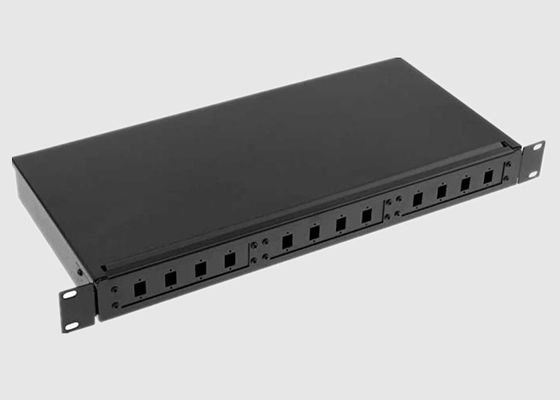

19 inch 24 Port SC Connector 1U Fiber Optic Patch Panel Wandmontage
Basisinformatie:
Een 19-inch Sliding Fiber Optic Patch-paneel is ontworpen om het interne vezelbeheer te vergemakkelijken en ook om de vezeldichtheid in 1U, 2U en 4U hoogteverhogingen te maximaliseren.
Het schuifbakje biedt gemakkelijke toegang tot vezelkabels. Het paneel ondersteunt 1×4,1×8,1×16,1×32,1×64,2×4,2×8,2×16,2×32 configuraties in SC Simplex, SC Duplex, ST/FC (D cut out),LC Duplex (SC simplex footprint)Versies zijn verkrijgbaar met MTP MPO-cut-outs aan de achterkant voor gebruik met vooraf beëindigde MTP / MPO-stammen, gerelateerde vezel accessoires en pigtails zijn optioneel.
Patch Panel Wandmontage Voordeel & kenmerk:
Patch Panel Wandmontage Toepassing:
Specificatie & Technologie Parameters:
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Operatiegolflengte(nm) | SDWC:1310&1550;STWC:1310,1490&1550 | ||||||||||
| Portgolflengtebereik(nm) | 1310 ± 40,1490 ±10 en 1550 ±40 | ||||||||||
| Invoegverlies @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformiteit (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤ 0.3 | ||||||||||
| Inlaatvermogen (mW) | 250 max | ||||||||||
| Werktemperatuur (°C) | -40~+85°C | ||||||||||
| Bergingstemperatuur (°C) | -40~+85°C | ||||||||||
| Vlakken | Corning G657A1, 900 μm, 2 mm, 3 mm losse buis | ||||||||||
| Afmetingen ((L×W×H) (mm) | 100 × 80 × 10,141x115x18,Op verzoek | ||||||||||
* De bovenstaande specificatie exclusieve connector
Specificatie van de 19 inch rack:
| 19 inch Rack | LGX | ||||||||||
| Configuratie | 1U | 2U | 1U | 2U | |||||||
| Afmetingen van de verpakking(mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Afmetingen van de installatie(mm) | 462.7×11.0 ((4-Φ6) | 462.7×27.5 ((6-Φ6) | 118(2-Φ6) | 118 maal 29.2(2-Φ7) | |||||||
Bestelgegevens:
| WBC- | - Ik weet het niet. | X2- | 35- | XX- | - Ik weet het niet. | XX- | XX- | X | ||
| P: Voorschot A: Klasse A X: Voldoen aan de eisen van de klant |
13Je hebt gelijk. 141X4 - Wat is er? 2322 x 32 |
35:1310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x:Voldoen aan de eisen van de klant |
2550 μM vezels 09:900μM losse vezels |
VK: VK/UPC VK: VK/UPC 00Geen verbinding. |
D:D 1U:J1 2U:J2 |
|||
| Graad | Portnummer | Operatie golflengte | Koppelingsverhouding | Lange vezels | Vlakken | Type aansluiting | Afmeting | |||
Wuhan Geehe Service:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage rugreflectie en goede uniformiteit
2) Compacte structuur
Kleine grootte, het kan direct worden geïnstalleerd in een verscheidenheid van de overdracht doos en gewoon nemen weinig ruimte
3) Strikte kwaliteitscontrole
We garanderen dat elk product in de handen van klanten onderworpen is aan strenge testnormen.
4) Draadstaaf van hoge kwaliteit
Uitstekende PVC-draad, goede sterkte en hardnekkigheid, lange levensduur
