Productdetails:
|
| Modelnaam: | Glasvezelpatchpaneel | STRUCTURE: | koudgewalst staal |
|---|---|---|---|
| Rekmateriaal: | 50 mm | Rek kleur: | Zwart, Wit, Grijs, of OEM |
| Hoogte: | 1U, 2U, 3U, 4U, 8U | havens: | 6, 12, 24, 48, 72, 96, 144 |
| Montage-aanpassingsbereik: | 50 mm | Dikte: | 0.8mm, 1.0mm, 1.2mm |
| Materiaalcoating: | Poedercoating | 1U afmetingen (Hxwxd): | 48.2 × 27.8 × 44 mm |
| Lascapaciteit: | 24 vezels | Connector capaciteit: | 12 stuks SC- of 24 stuks LC-connectoren |
| Markeren: | 1.2mm het flardpaneel van de 12 havenvezel,1.2mm duplex het flardpaneel van Sc,1.2mm het paneel van multimode vezelflard |
||

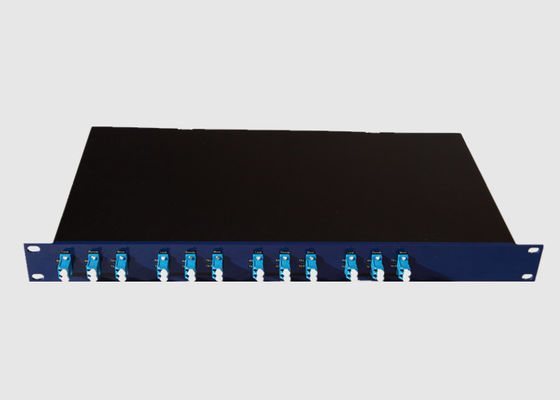

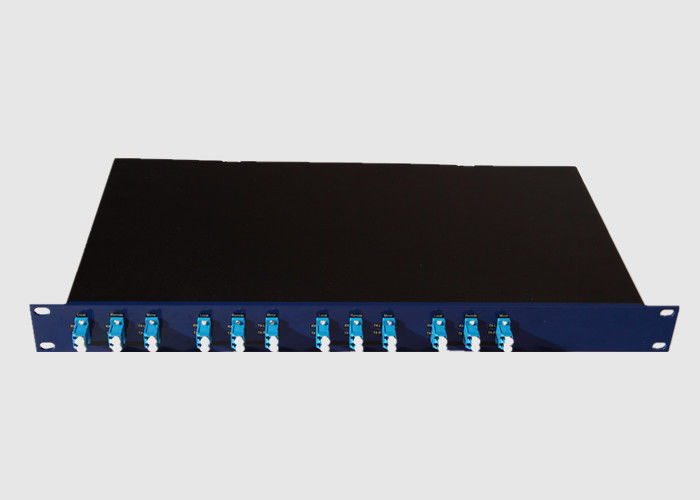

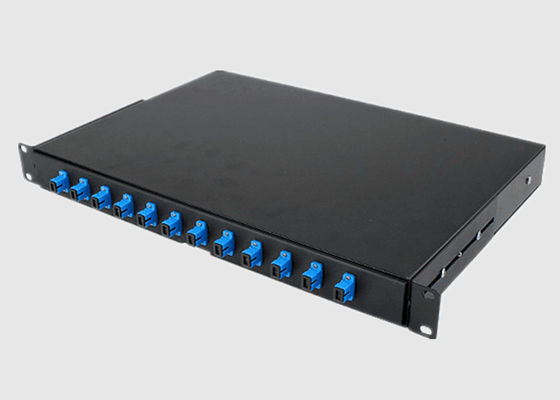

Zwart Kleur Multimode 1.2mm SC Duplex 12-Port Glasvezel Patch Panel
Basisinformatie:
Geehe 12 port Fiber Optic Patch Panel SC LC 19 Inch is ontworpen voor het installeren van 12 stuks SC LC-poorten fiber optic adapters en pigtails. Het is een ladentype waarmee vezelinstallatie en opslag gemakkelijk zijn.geschikt voor zowel enkelmodische als multimode glasvezelkabels.
De doos is op een rek gemonteerd, die gemakkelijk te installeren en te demonteren is, het type binnenshuis heeft een uitstekende afdichtingsprestatie, waardoor water effectief kan worden voorkomen.Op maat gemaakte glasvezelpoorten volgens uw specifieke vereisten.
Patch Panel Wandmontage Voordeel & kenmerk:
Patch Panel Wandmontage Toepassing:
Het Fiber Patch Panel (1-96 kern glasvezel terminatie doos) kan worden gebruikt op de terminal van de optische kabels, verschillende soorten, en structuren, waarvan de diameter binnen een 20 mm tray.
Specificatie & Technologie Parameters:
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Operatiegolflengte(nm) | SDWC:1310&1550;STWC:1310,1490&1550 | ||||||||||
| Portgolflengtebereik(nm) | 1310 ± 40,1490 ±10 en 1550 ±40 | ||||||||||
| Invoegverlies @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformiteit (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤ 0.3 | ||||||||||
| Inlaatvermogen (mW) | 250 max | ||||||||||
| Werktemperatuur (°C) | -40~+85°C | ||||||||||
| Bergingstemperatuur (°C) | -40~+85°C | ||||||||||
| Vlakken | Corning G657A1, 900 μm, 2 mm, 3 mm losse buis | ||||||||||
| Afmetingen ((L×W×H) (mm) | 100 × 80 × 10,141x115x18,Op verzoek | ||||||||||
* De bovenstaande specificatie exclusieve connector
Specificatie van de 19 inch rack:
| 19 inch Rack | LGX | ||||||||||
| Configuratie | 1U | 2U | 1U | 2U | |||||||
| Afmetingen van de verpakking(mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Afmetingen van de installatie(mm) | 462.7×11.0 ((4-Φ6) | 462.7×27.5 ((6-Φ6) | 118(2-Φ6) | 118 maal 29.2(2-Φ7) | |||||||
Bestelgegevens:
| WBC- | - Ik weet het niet. | X2- | 35- | XX- | - Ik weet het niet. | XX- | XX- | X | ||
| P: Voorschot A: Klasse A X: Voldoen aan de eisen van de klant |
13Je hebt gelijk. 141X4 - Wat is er? 2322 x 32 |
35:1310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x:Voldoen aan de eisen van de klant |
2550 μM vezels 09:900μM losse vezels |
VK: VK/UPC VK: VK/UPC 00Geen verbinding. |
D:D 1U:J1 2U:J2 |
|||
| Graad | Portnummer | Operatie golflengte | Koppelingsverhouding | Lange vezels | Vlakken | Type aansluiting | Afmeting | |||
Wuhan Geehe Service:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage rugreflectie en goede uniformiteit
2) Compacte structuur
Kleine grootte, het kan direct worden geïnstalleerd in een verscheidenheid van de overdracht doos en gewoon nemen weinig ruimte
3) Strikte kwaliteitscontrole
We garanderen dat elk product in de handen van klanten onderworpen is aan strenge testnormen.
4) Draadstaaf van hoge kwaliteit
Uitstekende PVC-draad, goede sterkte en hardnekkigheid, lange levensduur
