Productdetails:
|
| Modelnaam: | Glasvezelpatchpaneel | STRUCTURE: | koudgewalst staal |
|---|---|---|---|
| Rekmateriaal: | 50 mm | Rek kleur: | Zwart, Wit, Grijs, of OEM |
| Hoogte: | 1U, 2U, 3U, 4U, 8U | havens: | 6, 12, 24, 48, 72, 96, 144 |
| Montage-aanpassingsbereik: | 50 mm | Dikte: | 0.8mm, 1.0mm, 1.2mm |
| Materiaalcoating: | Poedercoating | 1U afmetingen (Hxwxd): | 48.2 × 27.8 × 44 mm |
| Lascapaciteit: | 24 vezels | Connector capaciteit: | 12 stuks SC- of 24 stuks LC-connectoren |
| Markeren: | LC las Tray Fiber Patch Panel,24 het flardpaneel van de havens1u vezel lc,1u 19 duim 24 het flardpaneel van de havenvezel |
||

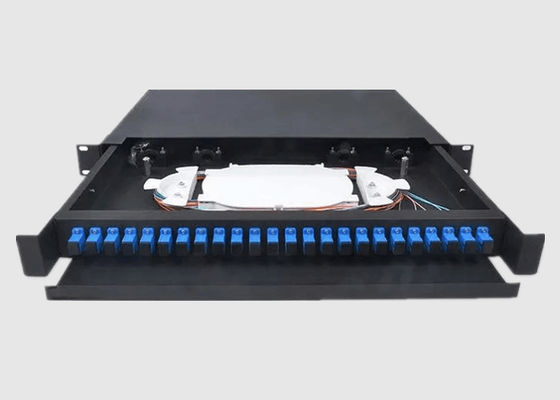

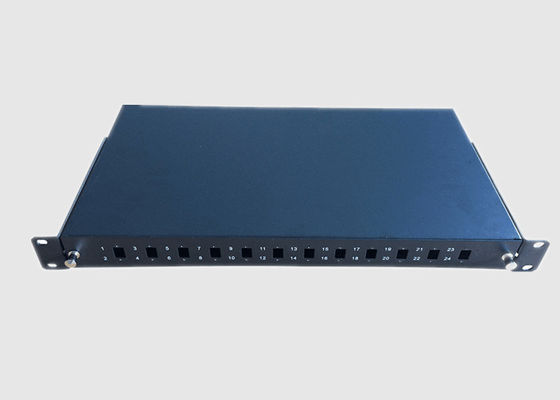

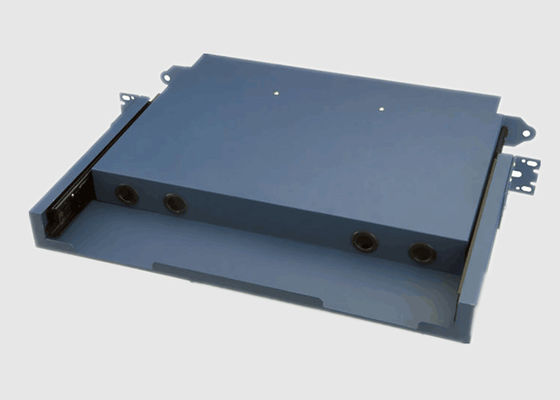

24 Port LC SpliceTray 19 inch Rack Mountable Fiber Patch Panel Fabrikanten
Basis informatie:
Het LC Splice Optic Patch Panel is essentieel voor de werking van netwerksystemen. Gebruikers zijn afhankelijk van toegankelijke en betrouwbare panelen. Deze schuifbare rackmount panelen hebben 12 poorten en worden voorgeladen met 12 LC Duplex multimode adapters.
Wij kunnen leveren: 24C, 36C, 48C, 96C, 144C optioneel, met of zonder glasvezel pigtails en adapters, Single-mode of Multimode glasvezelverbindingen.
Patch Panel Wall Mount Voordeel & Eigenschap:
Patch Panel Wall Mount Toepassing:
Telecommunicatienetwerken
FTTH
LAN, WAN, CATV netwerken
Actieve apparaatbeëindiging
Specificatie & Technologie Parameters:
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Werkende Golflengte(nm) | SDWC:1310&1550；STWC:1310,1490&1550 | ||||||||||
| Poort Golflengte Bereik(nm) | 1310 ±40,1490 ±10 en 1550 ±40 | ||||||||||
| Invoegverlies @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformiteit (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| Ingangsvermogen (mW) | 250max | ||||||||||
| Bedrijfstemperatuur (℃) | -40~+85℃ | ||||||||||
| Opslagtemperatuur (℃) | -40~+85℃ | ||||||||||
| Vezeltype | Corning G657A1, 900μm, 2mm, 3mm Loose Tube | ||||||||||
| Afmetingen(L×B×H) (mm) | 100×80×10,141×115×18,Op aanvraag | ||||||||||
* De bovenstaande specificatie exclusief connector
19 Inch Rack Specificatie:
| 19 Inch Rack | LGX | ||||||||||
| Configuratie | 1U | 2U | 1U | 2U | |||||||
| Verpakkingsafmetingen(mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Installatieafmetingen (mm) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Bestelinformatie:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: Premium A: Grade A X: Volg de eisen van de klant |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 …… 50: 50:50 |
1:1 m x: Volg de eisen van de klant |
25:250μM Vezel 09:900μM Loose Vezel |
SC: SC/UPC SA: SC/APC 00:geen connectie |
D:D 1U: J1 2U: J2 |
|||
| Kwaliteit | Poortnummer | Werkende Golflengte | Koppelingsverhouding | Vezellengte | Vezeltype | Connectortype | Afmeting | |||
Wuhan Geehe Service:
1) Hoge Milieustabiliteit
Laag invoegverlies, lage polarisatieafhankelijke verliezen, lage terugreflectie en goede uniformiteit
2) Compacte Structuur
Klein formaat, het kan direct in een verscheidenheid aan transferboxen worden geïnstalleerd en neemt slechts weinig ruimte in beslag
3) Strikte Kwaliteitscontrole
Wij garanderen dat elk product dat in handen van klanten komt, onderworpen is aan strenge testnormen
4) Hoogwaardige Draadstang
Uitstekende PVC-draad, goede sterkte en taaiheid, lange levensduur
