Productdetails:
|
| ModelName: | Het industriële Comité van het Vezel Optische Flard | Structuur: | Koudgewalst Staal |
|---|---|---|---|
| kabelingang: | 2x25mm Kliergaten, 2x20mm Kliergaten | Rekkleur: | Zwart, Wit, Grijs, of OEM |
| Hoogte: | 1U, 2U, 3U, 4U, 8U | Havens: | 6, 12, 24, 48, 72, 96, 144 |
| Opzettende Aanpassingswaaier: | 50mm | Vezelkern: | 12-24 vezels, MPO aan Lc-vezelvlecht |
| Gewicht: | 2.9kgs | 1U afmetingen (Hxwxd): | 48.2×27.8×44mm |
| Markeren: | OM3 MPO aan LC-Flardcomité,24 haven MPO aan LC-Flardcomité,4U MPO aan LC-Flardcomité |
||

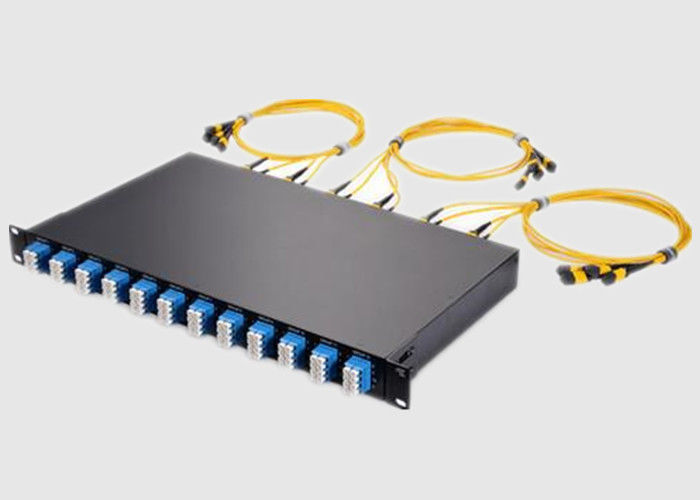

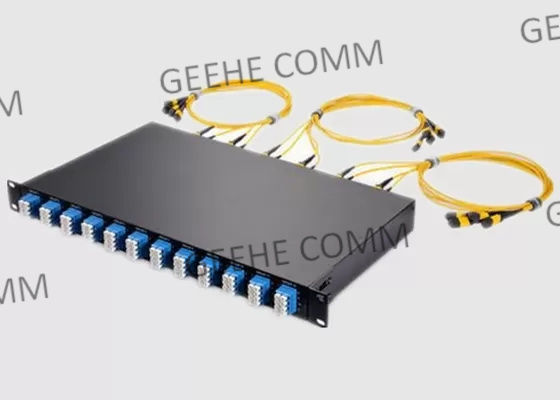

OM3 MPO aan LC 24 van de de Telecommunicatie Industrieel Vezel van Vezelvlechten Optisch het Flardcomité
Basisinformatie:
Geladen 1U-Flardcomité Uitrustingen met vlechten van 6 havens aan 36 havens in alle schakelaartypes LC, LC-APC, Sc, Sc-APC, FC, FC-APC, en ST en tot 72 havens met LC of LC-APC. 2U flardcomité Uitrustingen met vlechten van 6 havens aan 72 havens in alle schakelaartypes LC, LC-APC, Sc, Sc-APC, FC, FC-APC, en ST en tot 144 havens met LC of LC-APC.

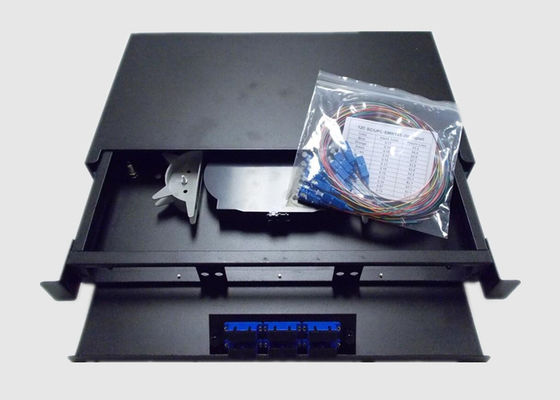

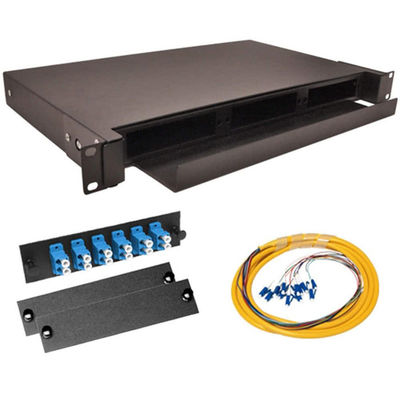

Alle uitrustingen omvatten 1 die RU Fiber Patch Panel (of 2 RU Fiber Patch Panel) met adapterplaten wordt geladen voor schakelaars van uw keus en verbinden dienbladen om uw behoeften van de vezeltelling te passen, evenals vezel optische vlechten. Alle ongebruikte groeven op het flardpaneel worden geladen met spaties om de binnenkant van het paneel te beschermen.
Wij kunnen aan uw eisen ten aanzien van maximale flexibiliteit en high-density beëindiging met de Vezelkabinetten van Zwarte doosrackmount voldoen.
Flardcomité de Muur zet Benefit&-Eigenschap op:
Flardcomité de Muur zet Toepassing op:
Telecommunicatienetwerken
FTTH, LAN, WAN, CATV-NETWERKEN
Actieve apparatenbeëindiging
EDFA/WDM systeem
Specificaiton&Technologyparameters:
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Werkende Golflengte (NM) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| De Waaier van de havengolflengte (NM) | 1310 ±40,1490 ±10 en 1550 ±40 | ||||||||||
| Toevoegingsverlies @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformiteit (dB) | 0,6 | 1 | 1.6 | 2 | 1.8 | 0,8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 NM (dB) | ≤0.3 | ||||||||||
| Inputmacht (mw) | 250max | ||||||||||
| Werkende Temperatuur (℃) | -40~+85℃ | ||||||||||
| Opslagtemperatuur (℃) | -40~+85℃ | ||||||||||
| Vezeltype | Corning G657A1, 900μm, 2mm, 3mm Losse Buis | ||||||||||
| Afmetingen (L×W×H) (mm) | 100×80×10,141×115×18, op verzoek | ||||||||||
* De bovengenoemde specificatie exclusieve schakelaar
De Specificatie van het 19 Duimrek:
| 19 Duimrek | LGX | ||||||||||
| Configuratie | 1U | 2U | 1U | 2U | |||||||
| Verpakkingsdimensies (mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Installatiedimensies (mm) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Het opdracht geven van tot Informatie:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Premie A: Sorteer A X: Voldoe de Eisen van de Klant |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Voldoe de Eisen van de Klant |
25:250μM Fiber 09:900μM Loose Fiber |
Sc: SC/UPC SA: SC/APC 00: geen verbind |
D: D 1U: J1 2U: J2 |
|||
| Rang | Poortnummer | Verrichtingsgolflengte | Koppelingsverhouding | Vezellengte | Vezeltype | Schakelaartype | Afmeting | |||
De Dienst van Wuhangeehe:
1) Hoge Milieustabiliteit
Laag toevoegingsverlies, laag polarisatie afhankelijk verlies, lage achterbezinning, en goede uniformiteit
2) Compacte Structuur
De kleine grootte, het kan direct in een verscheidenheid van overdrachtdoos worden geïnstalleerd en enkel weinig ruimte opnemen
3) Strikte Kwaliteitscontrole
Wij waarborgen dat elk product aan de handen van klanten aan stringente testnormen onderworpen is
4) Snelle Levering
Met deskundige en stabiele arbeiders, is al ordeomzet snel dan de concurrenten
5) Fabriekscontrole
Wij werken met beroemde merken en Japanse klanten, met 15 jaar van de ervaring van de fabrieksinspectie samen en zijn vertrouwd met het geheel inspecteren proces door SGS.
