Productdetails:
|
| Modelnaam: | Passieve optische PLC-splitter | Fibre-type: | G657A OF G652D |
|---|---|---|---|
| Vezelmodus: | SM, MM. | Verdelende Verhouding: | 1x2, 1x4, 1x8, 1x16, 1x32, 1x64, 2x2, 2x4, 2x8, 2x16, 2x32, 2x36 |
| Operatiegolflengte: | 1260 tot 1650 Nm | Kleur: | Wit en kleurrijk |
| Lange vezels: | Aangepaste Length1M, 1.5M, 2M, 2.5M, douane | Verbinding: | LC/UPC |
| Waallengte: | 1310-1550nm | Pakket: | Stalen buis, ABS Black Box |
| Markeren: | Optische PLC van 2x4 Blockless Splitser,Passieve Optische PLC van FTTH Splitser,Lage Optische PLC van het Toevoegingsverlies Splitser |
||

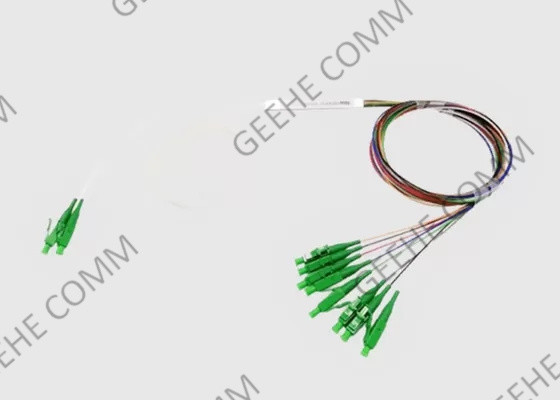

FTTH-invoegverlies 2x4 blokloze passieve optische PLC-splitter
Optische Splitter Basisinformatie:
Planar optische splitter (PLC) zijn passieve glasvezel componenten, die voorzien voor de vermogen splitsing van het ingediende optische signaal.krachtsplitterchipAlle drie de onderdelen moeten met zeer hoge nauwkeurigheid worden samengesteld om de best mogelijke transmissieparameters te garanderen:een laag invoegverlies per kanaal (minimum IL achterstand op de theoretische waarden), een hoog rendementverlies,hoge uniformiteit van de transmissieparameters voor alle kanalen in het golflengtebereik van 1260 tot 1650 nm (respectievelijk voorzien in transmissieparameters ongeacht de golflengte), voor temperaturen van -40 °C tot +85 °C en voor alle polarisatietoestanden van het verzonden optische signaal.
Optische splitters Optische splitters zijn nodig voor de overdracht van optische signalen naar meer abonnees.De meest voorkomende soorten splitters zijn PLC (splits die op een wafer zijn gegraveerd) en gesmolten (gespleten vezels)Optische splitters verdelen een signaal symmetrisch en worden vaak gebruikt in FTTx- en PON-netwerken.
Optische splitser kenmerken en voordelen:
Toepassing en norm:
Specificatie en parameters
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Werkgolflengtenm) | 1260~1650 | ||||||||||
| Portgolflengtebereik (nm) | 1310 ± 20,1490 ±10 en 1550 ±20 | ||||||||||
| Invoegingsverlies@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformiteit(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 nm (dB) | ≤ 0.3 | ||||||||||
| Terugkeerverlies @ 1310/1551 nm (dB) | ≤ 55 | ||||||||||
| Invoervermogen(mW) | 250 max | ||||||||||
| Werktemperatuur(°C) | -40~+85°C | ||||||||||
| Bergingstemperatuur(°C) | -40~+85°C | ||||||||||
| Vlakken | Corning G657A1 | ||||||||||
Optische splitterpakket afmetingen:
| WxHxD(mm) | Haven | ||||
| 60x4x4 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 60x12x4 | 1x16 | 2x16 | |||
| 80x12x6 | 1x32 | 2x32 | |||
| 100x40x6 | 1x64 | ||||
Bestelgegevens:
| PLC's | AAA | B. | CC | D | EE | FF | GG |
| 104=1x4 108=1x8... 164=1x64 204=2x4... 232=2x32 | 1=900 μm los | 05=0,5m 10=1,0m 15=1,5m 20=2,5m | 1=900 μm los | 05=0,5m 10=1,0m 15=1,5m 20=2,5m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Geen aansluiting | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Geen aansluiting | |
| Configuratie | Invoervezeltype | Invoervezellengte | Uitgangsvezellengte | Uitvoervezel | Invoerconnector | Uitgangsconnector |
