Productdetails:
|
| Modelnaam: | 1x4 PLC Splitter ABS Box Type | Pakketstijl: | ABS-module |
|---|---|---|---|
| Configuratietype: | 1×4 | Fibre-type: | G652D, G657A1, G657A2-VEZEL |
| Type aansluiting: | SC/APC | Input-output Vezeldiameter: | 2.0 mm |
| Invoer/uitvoervezellengte: | 1.5m | Splits ratio: | 50/50 Spleet (zelfs) |
| Havengolflengte: | 1260 - 1650nm | Optische vezelmarkering: | Input - zwart wit, grijze Output -, wit, rood, |
| Markeren: | Sc aan UPC de Optische Splitser van de Schakelaarsvezel,ABS Doostype Vezel Optische Splitser,1x4 optische Splitser voor CATV |
||

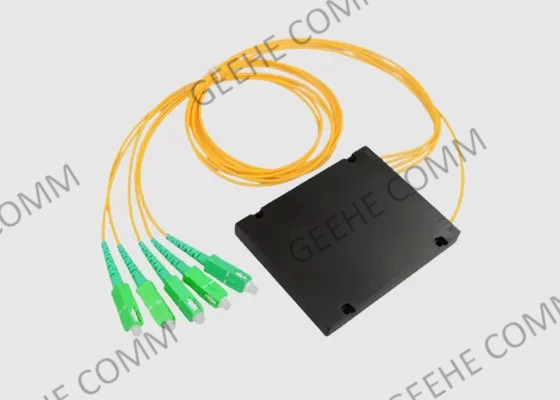

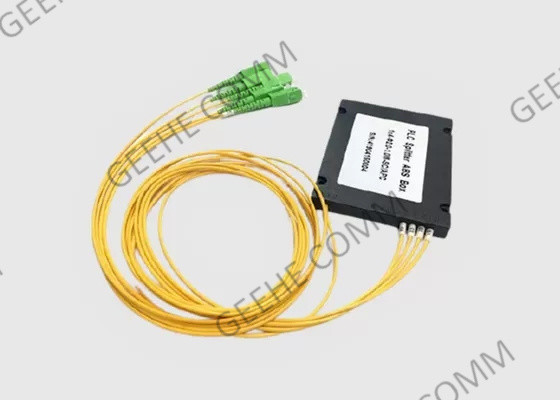

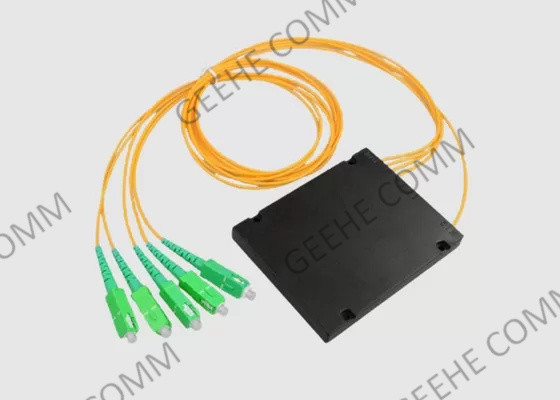

1x4 PLC Splitter ABS Box Type Fiber Optic Splitter met SC/UPC connectoren voor CATV/FTTH
Basisinformatie
PLC-splitters zijn verkrijgbaar in verschillende verpakkingsopties en kunnen worden besteld voorgeïnstalleerd op buitenste plantsplice-bakken.Opties voor connectoren, niet beperkt tot FC/SC/LC/ST/MU/E2000.
Geehe biedt een verscheidenheid aan splittermodules en -producten.Deze PLC Splitter Module is een plastic module genaamd een ABS doos met robuuste vezel jackets van 2 mm en tot 3 mm zonder connectoren. Ook verkrijgbaar in mini-buis, ABS-modules, LGX-doos, 19 "/23" rack-mount of wandmontage-eenheden.
Aanpassingen zijn ook beschikbaar voor de behoeften van de klant.
ABS-PLC-module Kenmerken en voordelen:
Toepassing en norm:
Specificatie en parameters
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Werkgolflengtenm) | 1260~1650 | ||||||||||
| Portgolflengtebereik (nm) | 1310 ± 20,1490 ±10 en 1550 ±20 | ||||||||||
| Invoegingsverlies@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformiteit(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 nm (dB) | ≤ 0.3 | ||||||||||
| Terugkeerverlies @ 1310/1551 nm (dB) | ≤ 55 | ||||||||||
| Invoervermogen(mW) | 250 max | ||||||||||
| Werktemperatuur(°C) | -40~+85°C | ||||||||||
| Bergingstemperatuur(°C) | -40~+85°C | ||||||||||
| Vlakken |
Corning G657A1 |
||||||||||
Afmetingen van het ABS-pakket:
| W×H×L (mm) | Haven | ||||
| 100x80x10 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 120x80x18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140x114x18 | 1x32 | 2x32 | 1x64 | ||
Bestelgegevens:
| PLC- | AAA- | B- | CC- | D- | EE | FF- | GG |
| 104=1x4 108=1x8... 164=1x64 204=2x4... 232=2x32 | 2=2,0 mm jas 3=3,0 mm jas |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | 2=2,0 mm jas 3=3,0 mm jas |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Geen aansluiting | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Geen aansluiting | |
| Configuratie | Invoervezeltype | Invoervezellengte | Uitgangsvezellengte | Uitgangsvezellengte | Invoerconnector | Uitgangsconnector |
ABS PLC-splitterpakket:
Geehe Comm Service:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage rugreflectie en goede uniformiteit
2) Compacte structuur
Kleine grootte, het kan direct worden geïnstalleerd in een verscheidenheid van transfer box en gewoon nemen weinig ruimte
3) Strikte kwaliteitscontrole
We garanderen dat elk product in de handen van klanten onderworpen is aan strenge testnormen.
4) Fabriekscontrole
We werken samen met beroemde merken en Japanse klanten, met 15 jaar ervaring in fabrieksinspectie en zijn bekend met het hele inspectieproces door SGS
5) Eigen testlaboratoria
Onze fabriek heeft zijn eigen Agin test labs, de machines geïmporteerd uit Japan, de betrouwbaarheid kan worden gegarandeerd
