Productdetails:
|
| Modelnaam: | PLC-splitter voor glasvezel | Pakketstijl: | ABS-module |
|---|---|---|---|
| Configuratietype: | 1 × 8 | Fibre-type: | G652D, G657A1, G657A2-VEZEL |
| Type aansluiting: | FC/APC | Input-output Vezeldiameter: | 2.0 mm |
| Invoer/uitvoervezellengte: | 1.5m | Splits ratio: | 50/50 Spleet (zelfs) |
| Havengolflengte: | 1260 - 1650nm | Optische vezelmarkering: | Input - zwart wit, grijze Output -, wit, rood, |
| Markeren: | Hoog - Splitser van de dichtheids de Optische Vezel,50/50 Splitser van de Vezel Optische Kabel,Optische Splitser voor FTTH |
||

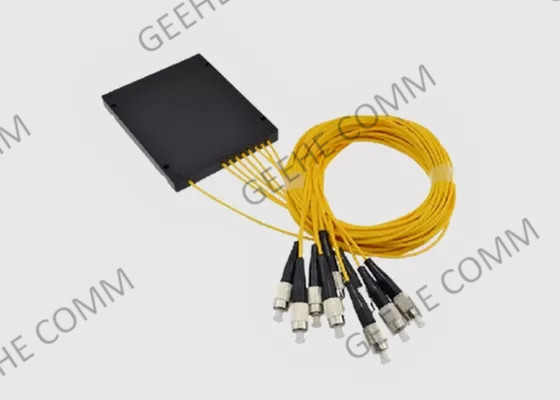

50:50 High-Density Optic Fiber Splitter 1 × 16 voor FTTH & GEPON
Basisinformatie
Fibre optic passieve optische splitters bieden een eenvoudige, handige en compacte methode om een glasvezelsignaal over een paar vezels te splitsen.
Optische splitters werken door een optisch signaal dat door een vezel reist te laten delen tussen meerdere uitgangscircuits.Optische splitters zijn een belangrijk onderdeel in veel passieve optische netwerken, waaronder FTTx-installaties.De PLC-splitter is een op basis van het kwartssubstraat geïntegreerd optisch apparaat met een planergolflengte, met een kleine grootte, een grote golflengte en een hoge betrouwbaarheid en hoge splitterverhouding.
3mm en 900um gevormd pigtail opties en een verscheidenheid aan connector stijlen worden aangeboden in zowel single-mode en multimode toepassingen.
ABS-PLC-module Kenmerken en voordelen:
Toepassing en norm:
Specificatie en parameters
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Werkgolflengtenm) | 1260~1650 | ||||||||||
| Portgolflengtebereik (nm) | 1310 ± 20,1490 ±10 en 1550 ±20 | ||||||||||
| Invoegingsverlies@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformiteit(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 nm (dB) | ≤ 0.3 | ||||||||||
| Terugkeerverlies @ 1310/1551 nm (dB) | ≤ 55 | ||||||||||
| Invoervermogen(mW) | 250 max | ||||||||||
| Werktemperatuur(°C) | -40~+85°C | ||||||||||
| Bergingstemperatuur(°C) | -40~+85°C | ||||||||||
| Vlakken |
Corning G657A1 |
||||||||||
Afmetingen van het ABS-pakket:
| W×H×L (mm) | Haven | ||||
| 100x80x10 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 120x80x18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140x114x18 | 1x32 | 2x32 | 1x64 | ||
Bestelgegevens:
| PLC- | AAA- | B- | CC- | D- | EE | FF- | GG |
| 104=1x4 108=1x8... 164=1x64 204=2x4... 232=2x32 | 2=2,0 mm jas 3=3,0 mm jas |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | 2=2,0 mm jas 3=3,0 mm jas |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | FA=FC/APC SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Geen aansluiting | FA=FC/APC SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Geen aansluiting | |
| Configuratie | Invoervezeltype | Invoervezellengte | Uitgangsvezellengte | Uitgangsvezellengte | Invoerconnector | Uitgangsconnector |

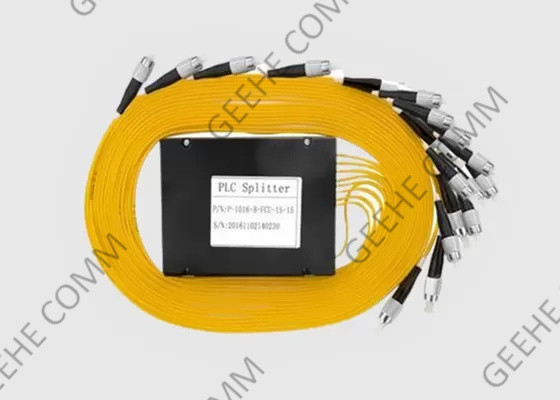

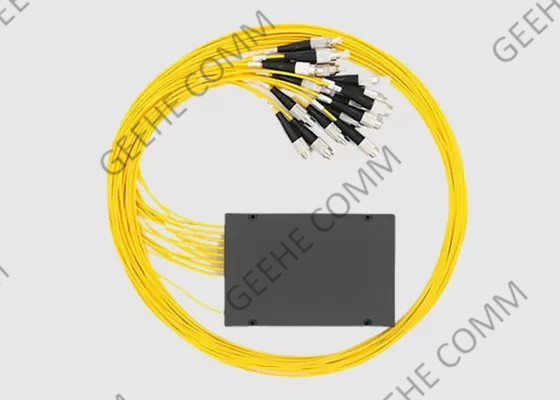

ABS PLC-splitterpakket:
Geehe Comm Service:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage rugreflectie en goede uniformiteit
2) Compacte structuur
Kleine grootte, het kan direct worden geïnstalleerd in een verscheidenheid van transfer box en gewoon nemen weinig ruimte
3) Strikte kwaliteitscontrole
We garanderen dat elk product in de handen van klanten onderworpen is aan strenge testnormen.
4) Fabriekscontrole
We werken samen met beroemde merken en Japanse klanten, met 15 jaar ervaring in fabrieksinspectie en zijn bekend met het hele inspectieproces door SGS
5) Eigen testlaboratoria
Onze fabriek heeft zijn eigen Agin test labs, de machines geïmporteerd uit Japan, de betrouwbaarheid kan worden gegarandeerd
