Productdetails:
|
| Modelnaam: | 1x32 SC-UPC glasvezel PLC splitter | Pakketstijl: | ABS-module |
|---|---|---|---|
| Configuratietype: | 1 × 32 | Fibre-type: | G652D, G657A1, G657A2-VEZEL |
| Type aansluiting: | SC/UPC | Input-output Vezeldiameter: | 2.0 mm |
| Invoer/uitvoervezellengte: | 1.5m | Splits ratio: | 50/50 Spleet (zelfs) |
| Havengolflengte: | 1260 - 1650nm | Optische vezelmarkering: | Input - zwart wit, grijze Output -, wit, rood, |
| Markeren: | Sc-UPC Vezel Optische PLC Splitser,1x32-Vezel Optische PLC Splitser,plc van Sc UPC 1x32 splitser |
||

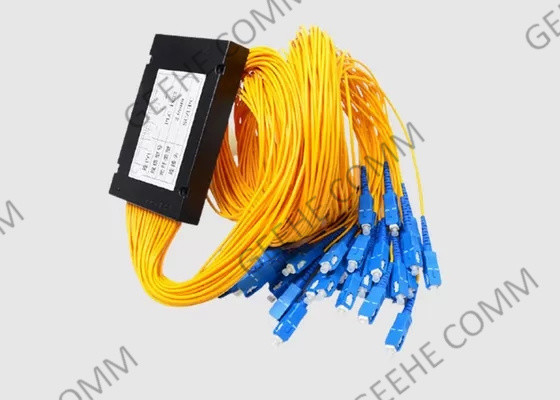

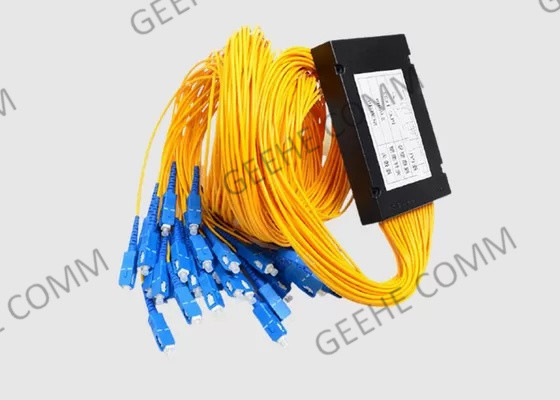

1x32 SC-UPC Glasvezel PLC Splitter Module Single Mode Corning Fiber
Basisinformatie
Deze PLC Splitter is een 1x32, met 1 input en 32 output vezels met een even split ratio over alle vezels ongeacht de input golflengte.PLC Splitters zijn verkrijgbaar met 900μm losse buis single-mode vezels en beëindigd of onderminated als per uw behoeftenDe PLC-splitters zijn zonder connectoren voor een gemakkelijke splitsing of connectorisering.
1xN en 2xN PLC-splitters, zoals 1×4, 1×8, 1×16, 2×32, 2×64, enz. zijn beschikbaar.
ABS-PLC-module Kenmerken en voordelen:
Toepassing en norm:
Specificatie en parameters
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Werkgolflengtenm) | 1260~1650 | ||||||||||
| Portgolflengtebereik (nm) | 1310 ± 20,1490 ±10 en 1550 ±20 | ||||||||||
| Invoegingsverlies@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformiteit(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 nm (dB) | ≤ 0.3 | ||||||||||
| Terugkeerverlies @ 1310/1551 nm (dB) | ≤ 55 | ||||||||||
| Invoervermogen(mW) | 250 max | ||||||||||
| Werktemperatuur(°C) | -40~+85°C | ||||||||||
| Bergingstemperatuur(°C) | -40~+85°C | ||||||||||
| Vlakken |
Corning G657A1 |
||||||||||
Afmetingen van het ABS-pakket:
| W×H×L (mm) | Haven | ||||
| 100x80x10 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 120x80x18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140x114x18 | 1x32 | 2x32 | 1x64 | ||
Bestelgegevens:
| PLC- | AAA- | B- | CC- | D- | EE | FF- | GG |
| 104=1x4 108=1x8... 164=1x64 204=2x4... 232=2x32 | 2=2,0 mm jas 3=3,0 mm jas |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | 2=2,0 mm jas 3=3,0 mm jas |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Geen aansluiting | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Geen aansluiting | |
| Configuratie | Invoervezeltype | Invoervezellengte | Uitgangsvezellengte | Uitgangsvezellengte | Invoerconnector | Uitgangsconnector |
ABS PLC-splitterpakket:
Geehe Comm Service:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage rugreflectie en goede uniformiteit
2) Compacte structuur
Kleine grootte, het kan direct worden geïnstalleerd in een verscheidenheid van transfer box en gewoon nemen weinig ruimte
3) Strikte kwaliteitscontrole
We garanderen dat elk product in de handen van klanten onderworpen is aan strenge testnormen.
4) Fabriekscontrole
We werken samen met beroemde merken en Japanse klanten, met 15 jaar ervaring in fabrieksinspectie en zijn bekend met het hele inspectieproces door SGS
5) Eigen testlaboratoria
Onze fabriek heeft zijn eigen Agin test labs, de machines geïmporteerd uit Japan, de betrouwbaarheid kan worden gegarandeerd
