Productdetails:
|
| ModelName: | het Rek van 4U HD zet het Comité van het Vezelflard op | Structuur: | Koudgewalst Staal |
|---|---|---|---|
| No.of Adapter/Haven: | 24 | Adaptertype: | Sc-(Blauwe) Duplex |
| Hoogte: | 1U, 2U, 3U, 4U, 8U | Havens: | 6, 12, 24, 48, 72,96, 144 |
| Opzettende Aanpassingswaaier: | 50mm | Materiaal van Plaat: | 1.5mm SPCC (Zwarte Deklaag) |
| Materiële Deklaag: | Poederdeklaag | 1U afmetingen (Hxwxd): | 483 (H)×44 (H)×380mm (W) |
| Lascapaciteit: | 24 vezels | De Status van RoHScompliancy: | Volgzaam |
| Markeren: | 4U het rek zet het Comité van het Vezelflard op,Het Comité van het vezelflard met MTP-Cassette,Optisch Flardcomité met MPO-Cassette |
||

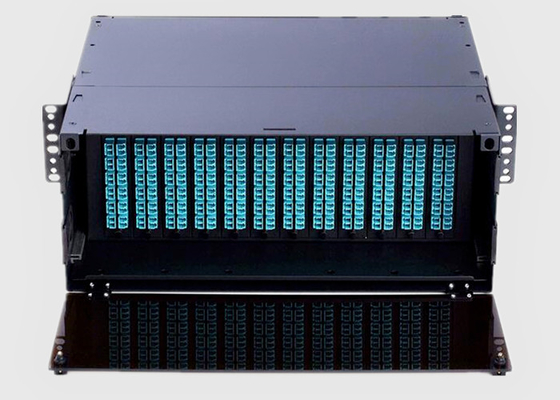

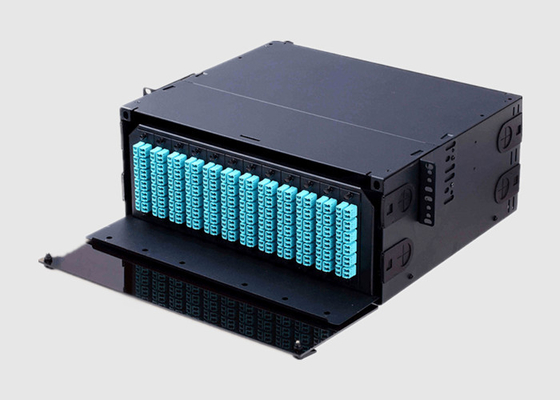

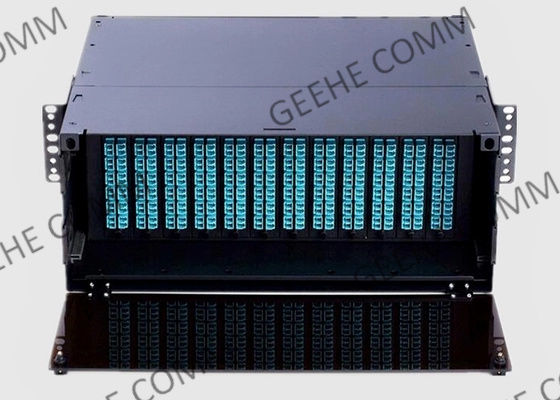

het Rek van 4U HD zet het Comité van het Vezelflard, met Adaptercomité of MPO/MTP-Cassette op
Basisinformatie:
Het het Flardcomité van HD 4U (Rekeenheid), extra opties omvat de versies van een 1U, van 2U, en 3U-. Dit is een volledig compatibel het flardpaneel van LGX dat LGX-adapterplaten of de Cassettes van LGX MTP/MPO-aanpast. Deze eenheden hebben dienblad terugtrekken en volledige toegang van de voorzijde en het achtergedeelte aanbieden. Deze eenheden hebben ook een volledig Lexan gerookt duidelijk, voor-scharnierend toegangspaneel, en een scharnierend toegangspaneel in het achtergedeelte van de eenheid.
Dit 4U 19“ Hoge Vezel 288 - wordt het Optische het Flardcomité van de dichtheidsvezel in het leven geroepen voor 10G/40G/100G-Data Center, die aan 12 x-Adapterpanelen of 12 cassettes van x LGX MPO/MTP, mpo-LC kunnen steunen, of mtp-LC schakelaarfanout kabels beschikbaar zijn.
Comités van het vezelflard 24 haven Benefit&Feature:
1. LGX-Compatibel systeem
2. Monteerbaar rek
3.19“ Standaardgrootte, Lichtgewicht en Robuuste Structuur
4. Veranderlijke Modules binnen
5. Geschikt voor zowel Lint als Ronde Kabel
6. Beter ontwerp om de krommingsstraal van de vezel optische kabel te verzekeren niet minder dan 40mm
7. Met een laag bedekt poeder
8. Gerookte Lexan Front Cover
9. Dia-uit Dienblad voor Gemakkelijke Toegang
10. Voorzijde en Achtergedeelte Scharnierende Deuren
12. Omvat het opzetten hardware en kabelbeheerstoebehoren
Comités van het vezelflard 24 haventoepassing:
1) Telecommunicatienetwerken
2) FTTH
3) LAN, WAN, CATV NETOWORKS
4) Actieve apparatenbeëindiging
5) Kabeltelevisie
Specificaiton&Technologyparameters:
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Werkende Golflengte (NM) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| De Waaier van de havengolflengte (NM) | 1310 ±40,1490 ±10 en 1550 ±40 | ||||||||||
| Toevoegingsverlies @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformiteit (dB) | 0,6 | 1 | 1.6 | 2 | 1.8 | 0,8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 NM (dB) | ≤0.3 | ||||||||||
| Inputmacht (mw) | 250max | ||||||||||
| Werkende Temperatuur (℃) | -40~+85℃ | ||||||||||
| Opslagtemperatuur (℃) | -40~+85℃ | ||||||||||
| Vezeltype | Corning G657A1, 900μm, 2mm, 3mm Losse Buis | ||||||||||
| Afmetingen (L×W×H) (mm) | 100×80×10,141×115×18, op verzoek | ||||||||||
* De bovengenoemde specificatie exclusieve schakelaar
De Specificatie van het 19 Duimrek:
| 19 Duimrek | LGX | ||||||||||
| Configuratie | 1U | 2U | 1U | 2U | |||||||
| Verpakkingsdimensies (mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Installatiedimensies (mm) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Het opdracht geven van tot Informatie:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Premie A: Sorteer A X: Voldoe de Eisen van de Klant |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Voldoe de Eisen van de Klant |
25:250μM Fiber 09:900μM Loose Fiber |
Sc: SC/UPC SA: SC/APC 00: geen verbind |
D: D 1U: J1 2U: J2 |
|||
| Rang | Poortnummer | Verrichtingsgolflengte | Koppelingsverhouding | Vezellengte | Vezeltype | Schakelaartype | Afmeting | |||
De Dienst van Wuhangeehe:
1) Hoge Milieustabiliteit
Laag toevoegingsverlies, laag polarisatie afhankelijk verlies, lage achterbezinning, en goede uniformiteit
2) Compacte Structuur
De kleine grootte, het kan direct in een verscheidenheid van overdrachtdoos worden geïnstalleerd en enkel weinig ruimte opnemen
3) Strikte Kwaliteitscontrole
Wij waarborgen dat elk product aan de handen van klanten aan stringente testnormen onderworpen is
4) Het Walsdraad van uitstekende kwaliteit
Uitstekende pvc-draad, goede sterkte, en hardnekkigheid, lange levensduur
