Productdetails:
|
| ModelName: | Optisch het Flardkoord van MTP MPO | Vezelwijze: | OM4 50/125μm |
|---|---|---|---|
| Kabeldiameter: | 3.0MM | Schakelaartype: | MTP (Elite), MPO (Elite) |
| Jasjekleur: | Magenta/Beige/Aqua/Groen/Geel, Rood, enz. | Golflengte: | 850/1300nm |
| Vezellengte: | 1m, 3m, 5m of OEM | Minimumkrommingsstraal: | 7.5mm |
| Installatie Treklading: | 100 N | de Afstand van 40/100G Ethernet: | 150m bij 850nm |
| Markeren: | Het Flardkoord van OM4 Mpo,het Flardkoord van 10Gbs MPO,10Gbs-de optische kabel van de mpovezel |
||

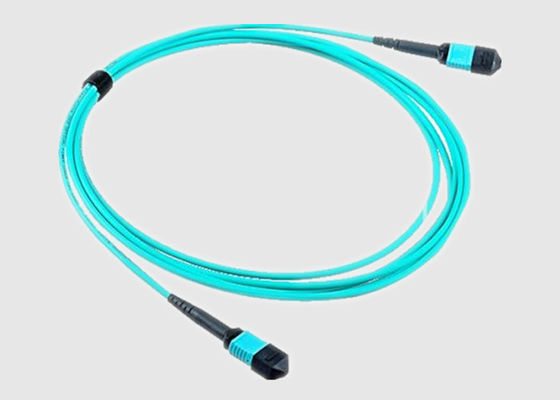

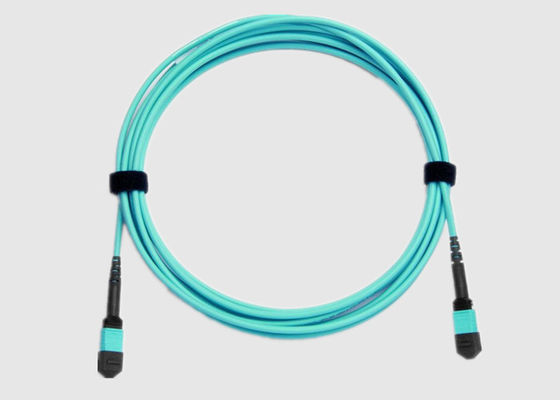

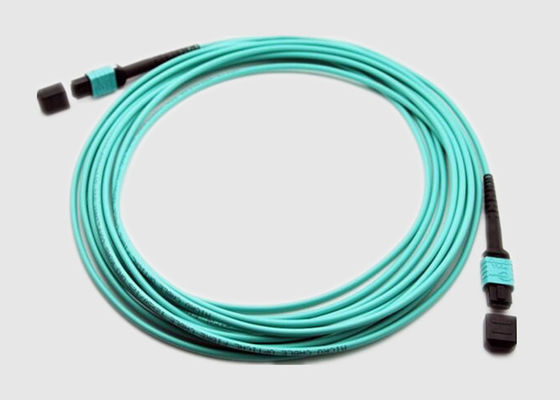

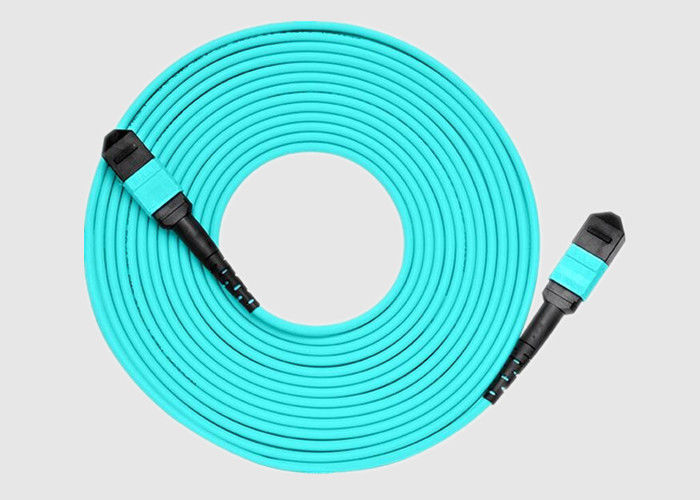

Aqua10gbs Multiwijze OM3 OM4 Koord van het 12 - 24 Vezelmtp MPO het Optische Flard
Basisinformatie:
12- en 24 kabels van multimode vezelboomstam van Mpo met OFNP vergadering-geschatte jasjes vereenvoudigen verbindingen en verminderen installatietijd door 12 vezels in één kabel in werking te stellen.
De koorden van het de vezelflard van MPO van Geehe sparen ruimte voor permanente van uitzendingsav installaties en gegevens transmissie voor rek-aan-rek verbinding, MTP-chassis zetten, ventilator uit op vakjes, en de bijlagen van het ventilator uit rek.
Het optische flardkoord is beschikbaar in een verscheidenheid van lengten, zoals 1m, 1.5m, 2m, 3m, 4m, 5m tot 300M, Verschillend beschikbaar type van optische vezel (G.652D, G.657, OM1, OM2, OM3 of OM4, OM5).
Features&Benefits:
Specificaties en Parameter:
MPO-de Optische Prestaties van de Vezelkabel:
| MPO-Schakelaar | Standaardsm | Sm met beperkte verliezen | Standaardmm | Mm met beperkte verliezen | |
| Toevoegingsverlies | Typisch (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Terugkeerverlies (dB) | ≥60 voor APC (8 hoekpoetsmiddel) |
≥20 voor PC | |||
| ≥50 voor PC | — | ||||
| Mannetje/Wijfje (dB) | Mannetje: met spelden, Wijfje: zonder spelden | ||||
| Treksterkte (dB) | ≤0.3 (maximum 66N) | ||||
| Trilling (dB) | ≤0.3 (10-55Hz) | ||||
| Thermische Cyclus (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Geometrische parameter van Beëindigen-gezicht:
| Punt | Specificatie | ||||
| SM | MM. | ||||
| RX (mm) | Min 2000 | ||||
| RY (mm) | Min 5 | ||||
| Vezelhoogte (NM) | 1000-3500 | ||||
| Max. verschil. Hoogte allen (NM) | MAXIMUM: 500 | ||||
| Max. verschil. Hoogte adj (NM) | MAXIMUM: 300 | ||||
| X-as Hoek (°) | -0.2 ~ 0,2 | ||||
| Y-as Hoek (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Kernonderdompeling | N/A | -100 ~ 200 | |||
Het opdracht geven van tot Informatie:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (wijfje aan wijfje) MF: MPO/MPO (mannetje aan een wijfje) MM.: MPO/MPO (mannetje aan mannetje) |
L: Met beperkte verliezen B: Standaardverlies |
12:1×12 kern 48:4×12 kern 72:6×12 kern 96:8×12 kern |
A: TIA568-door-type B: TIA568 omgekeerd type C: TIA568-dwars-type |
5M aan 50M |
|
| Geslachtstype | Huisvestingskleur | Metalen kap | De norm van het schakelaarverlies | Vezelkernen | Polariteit | Vezellengte |
MPO-het Koordtoepassing van het Vezelflard:
De Normennaleving van Geehe:
