Productdetails:
|
| Modelnaam: | MPO-Vezel Optische Schakelaar | Vezelmodus: | OM4 50/125μm |
|---|---|---|---|
| Kabeldiameter: | 3,0 mm | Type connector: | MTP (Elite), MPO (Elite) |
| Jaskleur: | Magenta/Beige/Aqua/Groen/Geel, Rood, enz. | Golflengte: | 850/1300nm |
| Vezellengte: | 1m, 3m, 5m of OEM | Minimale buigradius: | 7,5 mm |
| Installatie Treklading: | 100 N | de Afstand van 40/100G Ethernet: | 150m bij 850nm |
| Markeren: | 3.0mm MPO Wijfje aan de Mannelijke Kabel van MPO,Singlemode 9/125 MTO-Vezel Optische Kabel,MPO-Vezel Optische Kabel voor Netwerk |
||

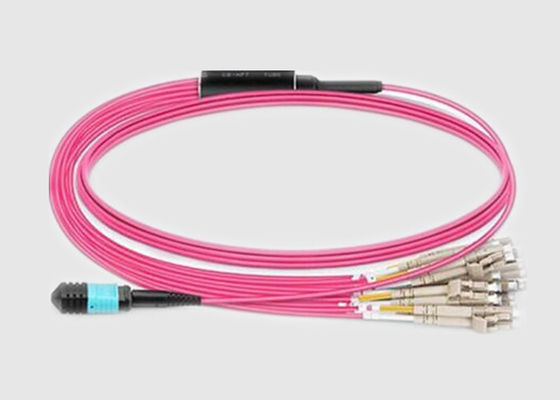

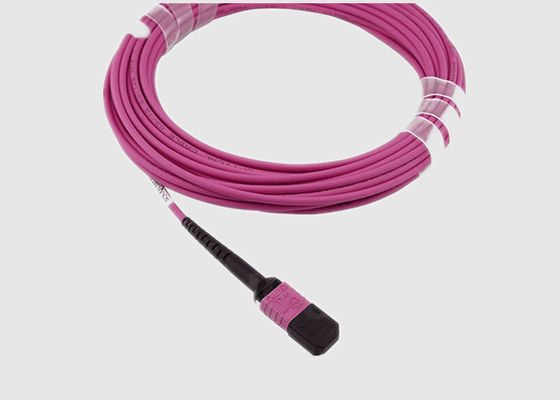

MPO Vrouwelijke naar MPO Mannelijke SingleMode 9/125 MPO Glasvezel Connector voor Netwerk
Basisinformatie:
De MPO is een high-density multi-fiber connector systeem gebouwd rond precisie gegoten MT ferrule.De MPO's met een veer is gemakkelijk te gebruiken en zorgt tegelijkertijd voor een positieve betrokkenheid, beide belangrijke kenmerken voor toepassingen met een hoge dichtheid die cruciaal zijn voor de missie.De MPO van Geehe's is verkrijgbaar in 4,8 en 12 vezelversies, PC- en APC-afwerkingen en ondersteunt zowel multimode- als single-mode-toepassingen..De optische prestaties (laag IL en hoog RL) zijn het resultaat van onze geavanceerde polijtechnologie.
We maken onze assemblages met trots in de VS met strenge kwaliteitscontrole. Onze assemblages worden volledig getest, klaar om te installeren en zijn RoHS-conform.
MPO-optische kabels kenmerken en voordelen:
Specificaties en parameter:
MPO-optische prestaties van glasvezelkabel:
| MPO-connector | Standaard Sm | Laag verlies Sm | Standaard mm | Laag verlies mm | |
| Invoegingsverlies | Typisch (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Maximaal ((dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Terugkeerverlies (dB) | ≥ 60 voor APC (8-hoekpoets) |
≥ 20 voor PC | |||
| ≥ 50 voor PC | — | ||||
| Mannen/vrouwen ((dB) | Man: met pinnen, vrouw: zonder pinnen | ||||
| Treksterkte (dB) | ≤ 0,3 (max 66N) | ||||
| Vibratie (dB) | ≤ 0,3 (10-55 Hz) | ||||
| Thermische cyclus (dB) | ≤ 0,3 (-40 ~ 75 °C, 21 cycli) | ||||
Geometrische parameter van het eindvlak:
| Artikel 1 | Specificaties | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Hoogte van de vezels (nm) | 1000-3500 | ||||
| Max. verschil. totale hoogte (nm) | Maximaal: 500 | ||||
| Max. verschil. hoogte adj (nm) | Maximaal: 300 | ||||
| X-ashoek (°) | -0,2 ~ 0.2 | ||||
| Hoek van de Y-as (°) | PC: -0,2 ~ 0.2 APC: 7,8 ~ 8.2 |
-0,2 ~ 0.2 | |||
| Kerndips | N/A | -100 ~ 200 | |||
Bestelgegevens:
| MPO | -XX | -XX | -XX | - X. | -XX | - X. | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO ((van vrouw naar vrouw)) MF: MPO/MPO (man tot vrouw) MM: MPO/MPO (van man tot man) |
L: laag verlies B: Standaardverlies |
121 × 12 kern 484 × 12 kern 72:6×12 kern 96:8×12 kern |
A: TIA568 doorlopend type B: TIA568 Omgekeerd type C: TIA568 kruistype |
5M tot 50M |
|
| Geslacht | Kleur van de behuizing | Ferrule | Standaard voor verbindingsverlies | Kernen van vezels | Polariteit | Lange vezels |
MPO Fiber Patch Cord Toepassing:
Geehe's normen:
