Productdetails:
|
| ModelName: | Mpo-MPO Multimode 8-vezel Kabels | Vezelkern: | kern 8, kern 12 of kern 24 |
|---|---|---|---|
| Vezeldiameter: | 3.0MM | Schakelaartype: | MTP, MPO, MTP (Elite), MPO (Elite) |
| Jasjekleur: | Beige/Aqua/Groen/Geel, enz. | Het Materiaal van het vezeljasje: | Stootbord (OFNR), Voltallige vergadering (OFNP), LSZH |
| Isolatie: | Voltallige vergadering, Stootbord | Vezeltype: | Mulitwijze (OM3, OM4, OM5 is facultatief) |
| Golflengte: | 850nm/1310nm/1550nm | De Lengten van de kabelassemblage: | 1 tot 150 meter |
| Markeren: | de Vezelkabel van 10m MPO,de mpo aan mpo kabel van 10m,de mpo aan mpo kabel van 100G |
||

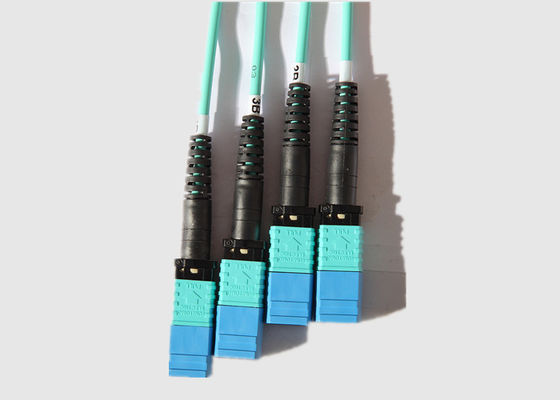

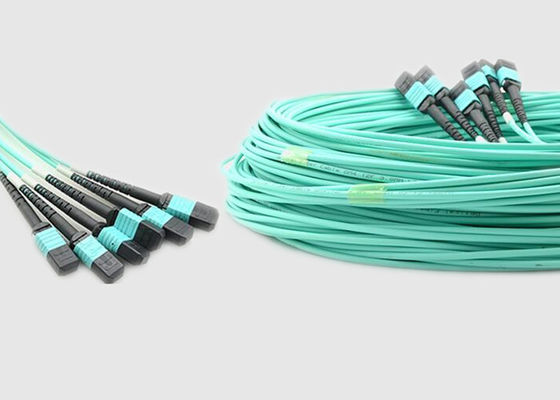

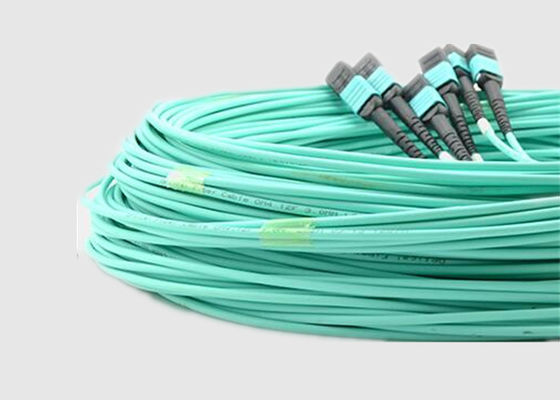

de 8-vezel mpo-MPO van 100G OM4 Standards10 Meter pre-Geëindigde Multimode Kabels
Mpo aan MPO Kabel verkoopt Punt:
* Het type van toevoegingsverlies beschikbaar in Norm, Elite/Met beperkte verliezen
* Vezeltelling beschikbaar in 8, 12, 24, 48 kernen
* MTP/MPO-schakelaartype beschikbaar in: Mannetje, Wijfje, Mannetje aan Wijfje
* Vezeltype beschikbaar in SM (G652D, G657A1, G657A2), MM. (OM3, OM4)
* Elimineer beëindigingsfouten, Min installatietijd
* Geoptimaliseerde prestaties - Elite MPO en afzonderlijke premieschakelaar
* Verminderd Toevoegingsverlies door tot 50%
* Single-mode en Multimode (Vlakte/Ronde) beschikbaar
Hoofdfeatures&-Voordelen:
* OM4 van uitstekende kwaliteit, OM3, of single-mode optische vezels
* Buig Ongevoelige Vezel: 7.5mm minimumkrommingsstraal
* Single-mode, en de laser optimaliseerde beschikbare vezel 50 μm (van 10G)
* Furcation van Standard 2,0 mm voor enige vezelschakelaars
* 100%-fabriek met traceable testgegevens dat wordt getest
Specificaties en Parameter:
Vezel Optische Prestaties:
| MPO-Schakelaar | Standaardsm | Sm met beperkte verliezen | Standaardmm | Mm met beperkte verliezen | |
| Toevoegingsverlies | Typisch (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Terugkeerverlies (dB) | ≥60 voor APC (8 hoekpoetsmiddel) |
≥20 voor PC | |||
| ≥50 voor PC | — | ||||
| Mannetje/Wijfje (dB) | Mannetje: met spelden, Wijfje: zonder spelden | ||||
| Treksterkte (dB) | ≤0.3 (maximum 66N) | ||||
| Trilling (dB) | ≤0.3 (10-55Hz) | ||||
| Thermische Cyclus (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Geometrische parameter van Beëindigen-gezicht:
| Punt | Specificatie | ||||
| SM | MM. | ||||
| RX (mm) | Min 2000 | ||||
| RY (mm) | Min 5 | ||||
| Vezelhoogte (NM) | 1000-3500 | ||||
| Max. verschil. Hoogte allen (NM) | MAXIMUM: 500 | ||||
| Max. verschil. Hoogte adj (NM) | MAXIMUM: 300 | ||||
| X-as Hoek (°) | -0.2 ~ 0,2 | ||||
| Y-as Hoek (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Kernonderdompeling | N/A | -100 ~ 200 | |||
Het opdracht geven van tot Informatie:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (wijfje aan wijfje) MF: MPO/MPO (mannetje aan een wijfje) MM.: MPO/MPO (mannetje aan mannetje) |
L: Met beperkte verliezen B: Standaardverlies |
12:1×12 kern 48:4×12 kern 72:6×12 kern 96:8×12 kern |
A: TIA568-door-type B: TIA568 omgekeerd type C: TIA568-dwars-type |
5M aan 50M |
|
| Geslachtstype | Huisvestingskleur | Metalen kap | De norm van het schakelaarverlies | Vezelkernen | Polariteit | Vezellengte |
MPO aan MPO Kabeltoepassing:
* Gebouwinstallaties
* Interconnectie voor O/E-modules
* Gegevens - verwerkingsnetwerken
* Telecommunicatienetwerken
* Optische schakelaar interframe verbinding
* Asynchrone Transmissiewijze (ATM)
