Productdetails:
|
| ModelName: | Multiboomstamkabel 8 Kernen OM3 | Vezelwijze: | Multimode 50 Laser Geoptimaliseerde OM3 |
|---|---|---|---|
| Kabeldiameter: | 3.0MM | Schakelaartype: | MTP (Elite), MPO (Elite) |
| Jasjekleur: | Magenta/Beige/Aqua/Groen/Geel, Rood, enz. | Golflengte: | 850/1300nm |
| Vezellengte: | 1m, 3m, 5m of OEM | Minimumkrommingsstraal: | 7.5mm |
| Installatie Treklading: | 100 N | Kabeljasje: | LSZH/Plenum |
| Markeren: | 2.0mm MPO aan LC-doorbraakkabel,OM3 MPO aan LC-doorbraakkabel,2.0mm de kabel van de mpoboomstam |
||

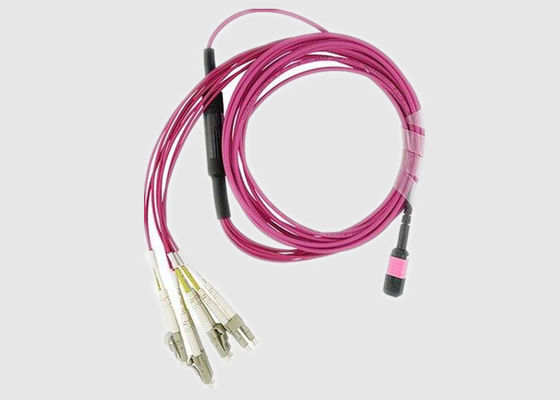

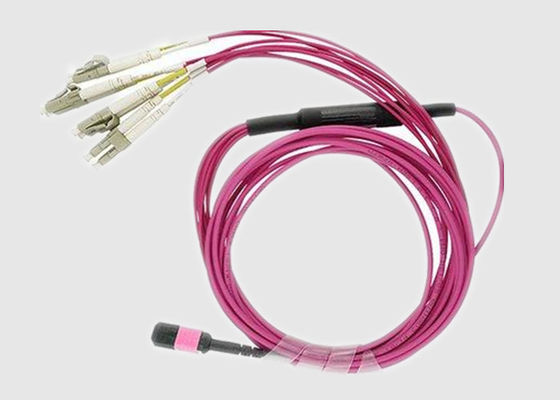

MPO-de Doorbraak mpo-LC 2.0mm Multiboomstamkabel 8 Kernen OM3 van het Flardkoord
Basisinformatie:
MPO HD aan lc-HD (Hoogte - dichtheid) de kabels van het vezelflard staat high-density verbindingen tussen netwerkapparatuur in telecommunicatieruimten toe. De Balanslusjeschakelaar kan worden verwijderd gebruikend een eenvoudig trekkrachtlusje, eliminerend de behoefte aan vingertoegang tot het de versiemechanisme van de schakelaar in dichte toepassingen.
Deze high-density boomstamkabel kan in 16x25G actieve apparaten direct koppelen, die door Telcordia GR-326 Kern, van TIA 604-18 (FOCIS 18), en van CEI (61754-7-3) normen worden gecompileerd.
OM4 van uitstekende kwaliteit, OM3, of single-mode optische vezels, een verscheidenheid van norm, en doorbraakconfiguraties.
Features&Benefits:
Specificaties en Parameter:
MPO-de Optische Prestaties van de Vezelkabel:
| MPO-Schakelaar | Standaardsm | Sm met beperkte verliezen | Standaardmm | Mm met beperkte verliezen | |
| Toevoegingsverlies | Typisch (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Terugkeerverlies (dB) | ≥60 voor APC (8 hoekpoetsmiddel) |
≥20 voor PC | |||
| ≥50 voor PC | — | ||||
| Mannetje/Wijfje (dB) | Mannetje: met spelden, Wijfje: zonder spelden | ||||
| Treksterkte (dB) | ≤0.3 (maximum 66N) | ||||
| Trilling (dB) | ≤0.3 (10-55Hz) | ||||
| Thermische Cyclus (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Geometrische parameter van Beëindigen-gezicht:
| Punt | Specificatie | ||||
| SM | MM. | ||||
| RX (mm) | Min 2000 | ||||
| RY (mm) | Min 5 | ||||
| Vezelhoogte (NM) | 1000-3500 | ||||
| Max. verschil. Hoogte allen (NM) | MAXIMUM: 500 | ||||
| Max. verschil. Hoogte adj (NM) | MAXIMUM: 300 | ||||
| X-as Hoek (°) | -0.2 ~ 0,2 | ||||
| Y-as Hoek (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Kernonderdompeling | N/A | -100 ~ 200 | |||
Het opdracht geven van tot Informatie:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (wijfje aan wijfje) MF: MPO/MPO (mannetje aan een wijfje) MM.: MPO/MPO (mannetje aan mannetje) |
L: Met beperkte verliezen B: Standaardverlies |
12:1×12 kern 48:4×12 kern 72:6×12 kern 96:8×12 kern |
A: TIA568-door-type B: TIA568 omgekeerd type C: TIA568-dwars-type |
5M aan 50M |
|
| Geslachtstype | Huisvestingskleur | Metalen kap | De norm van het schakelaarverlies | Vezelkernen | Polariteit | Vezellengte |
MPO-het Koordtoepassing van het Vezelflard:
De Normennaleving van Geehe:
