Productdetails:
|
| Modelnaam: | MPO tot 12 x SC Breakout -kabel | Connector A: | Conec MTP Push Pull Tab |
|---|---|---|---|
| Connector B: | SC UPC Simplex | Vezelselling: | 12 kern |
| Jaskleur: | Magenta/Beige/Aqua/Groen/Geel, Rood, enz. | Golflengte: | 850/1300nm |
| Vezellengte: | 1m, 3m, 5m of OEM | Minimale buigradius: | 7,5 mm |
| Installatie Treklading: | 100 N | Kabeljas: | Lszh/plenum |
| Markeren: | Multimode MPO-Vezelkabel,0.9mm mpo 12 vezelkabel,0.9mm mpo aan Sc-doorbraakkabel |
||

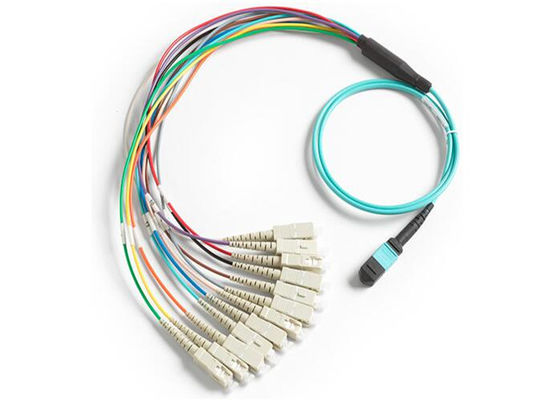

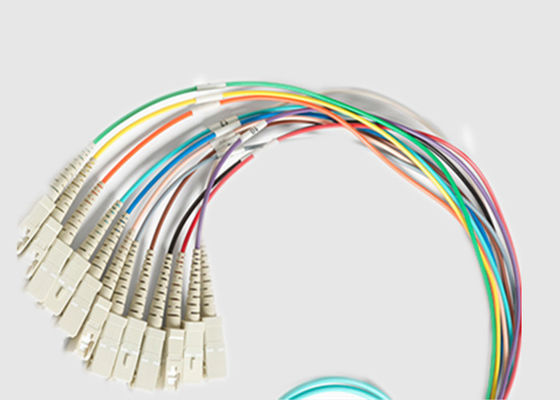

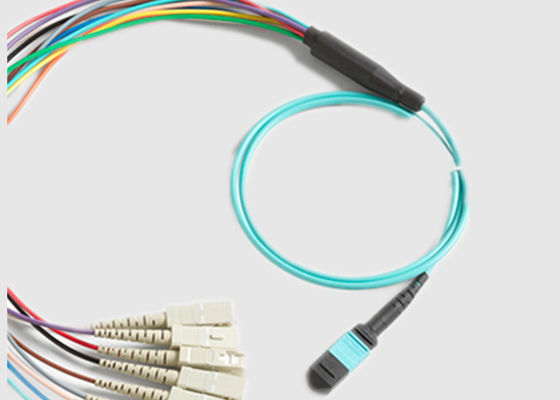

12 gekleurde vezels 0,9 mm Mulit Mode MPO tot 12 x SC Fiber Breakout Cable
Basisinformatie:
De MTP/MPO Type A glasvezel breakout kabel, je bent klaar voor inzet in elke single mode 9/125 MTP/MPO of standaard glasvezel netwerk.Singlemode 9/125 kabels zijn het beste gebruikt voor lange kabel runs en de push-on connectoren houden ze stevig op zijn plaats.
De MTP/MPO-vezelbreakoutkabel bestaat eveneens uit één MTP/MPO-aansluiting aan één uiteinde en 12 simplex sc APC-aansluitingen.Deze breakout kabels zijn perfect voor wanneer je beperkte ruimte hebt en je standaard glasvezel netwerk wilt omzetten naar een MTP/MPO netwerk met een hoge dichtheid maar toch die geweldige glasvezelverbinding wilt,met veel kleuren.
Kenmerken en voordelen:
Specificaties en parameter:
MPO-optische prestaties van glasvezelkabel:
| MPO-connector | Standaard Sm | Laag verlies Sm | Standaard mm | Laag verlies mm | |
| Invoegingsverlies | Typisch (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Maximaal ((dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Terugkeerverlies (dB) | ≥ 60 voor APC (8-hoekpoets) |
≥ 20 voor PC | |||
| ≥ 50 voor PC | — | ||||
| Mannen/vrouwen ((dB) | Man: met pinnen, vrouw: zonder pinnen | ||||
| Treksterkte (dB) | ≤ 0,3 (max 66N) | ||||
| Vibratie (dB) | ≤ 0,3 (10-55 Hz) | ||||
| Thermische cyclus (dB) | ≤ 0,3 (-40 ~ 75 °C, 21 cycli) | ||||
Geometrische parameter van het eindvlak:
| Artikel 1 | Specificaties | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Hoogte van de vezels (nm) | 1000-3500 | ||||
| Max. verschil. totale hoogte (nm) | Maximaal: 500 | ||||
| Max. verschil. hoogte adj (nm) | Maximaal: 300 | ||||
| X-ashoek (°) | -0,2 ~ 0.2 | ||||
| Hoek van de Y-as (°) | PC: -0,2 ~ 0.2 APC: 7,8 ~ 8.2 |
-0,2 ~ 0.2 | |||
| Kerndips | N/A | -100 ~ 200 | |||
Bestelgegevens:
| MPO | -XX | -XX | -XX | - X. | -XX | - X. | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO ((van vrouw naar vrouw)) MF: MPO/MPO (man tot vrouw) MM: MPO/MPO (van man tot man) |
L: laag verlies B: Standaardverlies |
121 × 12 kern 484 × 12 kern 72:6×12 kern 96:8×12 kern |
A: TIA568 doorlopend type B: TIA568 Omgekeerd type C: TIA568 kruistype |
5M tot 50M |
|
| Geslacht | Kleur van de behuizing | Ferrule | Standaard voor verbindingsverlies | Kernen van vezels | Polariteit | Lange vezels |
