Productdetails:
|
| Modelnaam: | 4 x 4 LC Breakout -kabel | Multi-mode klasse: | OM3 |
|---|---|---|---|
| Vezelmodus: | OM3 50/125μm | Type connector: | MTP, MPO, MTP (Elite), MPO (Elite) |
| Jaskleur: | Magenta/Beige/Aqua/Groen/Geel, Rood, enz. | LC Connector IL: | ≤0,2db |
| LC Connector RL: | ≥30db | Minimale buigradius: | 7,5 mm |
| 10G Ethernet-afstand: | 400m bij 850 nm | de Afstand van 40/100G Ethernet: | 150m bij 850nm |
| Markeren: | Duplexmpo-Vezelkabel,mpokabel van 16F 100g,400G-de kabel van de mpodoorbraak |
||

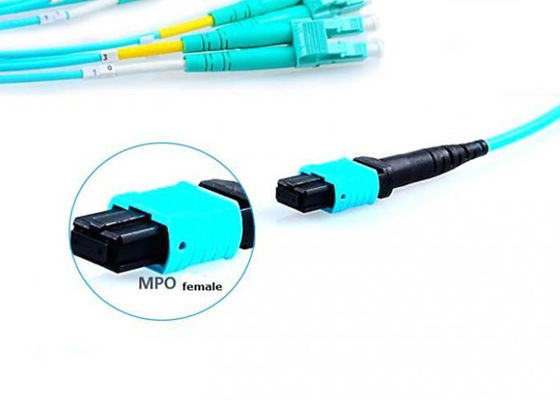

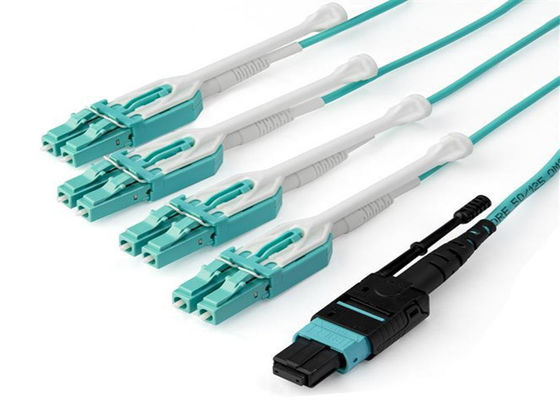

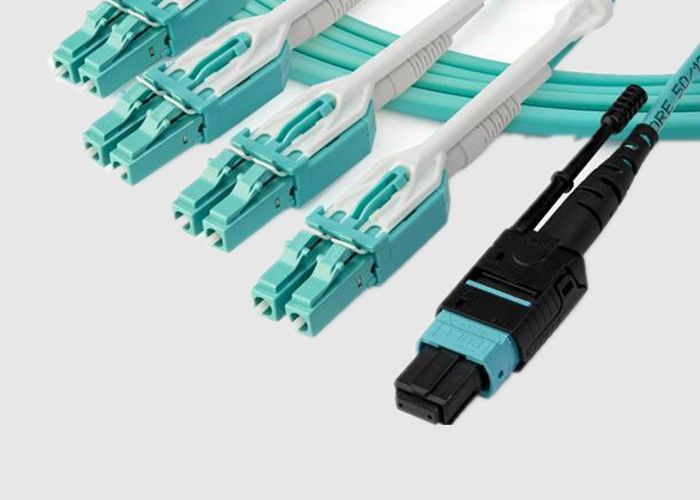

16F High Density 100G 400G Duplex MPO naar 4 x 4 LC Fiber Breakout Kabel
Basis informatie:
Deze MPO breakout / fan-out vezelkabel is klaar voor gebruik in elk multimode 50/125 MTP/MPO-netwerk.
De MPO HD ondersteunt een breder scala aan toepassingen en high-density connectiviteitsoplossingen die worden gebruikt in datacenters en andere faciliteiten, omdat het meer ruimte biedt voor connectoren met verbeterd kabelbeheer om de efficiëntie van datanetwerkoperaties te verbeteren.
Met een verscheidenheid aan beschikbare configuraties zal ons team elk aanpassen aan uw specifieke vereisten, waardoor de perfecte oplossing voor uw unieke connectiviteitstoepassingen wordt gegarandeerd.
Kenmerken en voordelen:
Specificaties en parameters:
16F MPO Glasvezel Prestaties:
| MPO Connector | Standaard Sm | Laag Verlies Sm | Standaard Mm | Laag Verlies Mm | |
| Invoegverlies | Typisch (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximaal (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Retourverlies (dB) | ≥60 voor APC (8 hoekige polijsting) |
≥20 voor PC | |||
| ≥50 voor PC | — | ||||
| Mannelijk/Vrouwelijk (dB) | Mannelijk: met pinnen, Vrouwelijk: zonder pinnen | ||||
| Treksterkte (dB) | ≤0,3 (max. 66N) | ||||
| Trillingen (dB) | ≤0,3 (10-55Hz) | ||||
| Thermische cyclus (dB) | ≤0,3 (-40~75℃, 21 cycli) | ||||
Geometrische parameter van eindvlak:
| Item | Specificatie | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Vezelhoogte (nm) | 1000-3500 | ||||
| Max. diff. hoogte allemaal (nm) | MAX: 500 | ||||
| Max. diff. hoogte adj (nm) | MAX: 300 | ||||
| X-as hoek ( °) | -0,2 ~ 0,2 | ||||
| Y-as hoek ( °) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Kern Dip | N/A | -100 ~ 200 | |||
Bestelinformatie:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (vrouwelijk naar vrouwelijk) MF: MPO/MPO (mannelijk naar vrouwelijk) MM: MPO/MPO (mannelijk naar mannelijk) |
L: Laag verlies B: Standaard verlies |
12:1×12 kern 48:4×12 kern 72:6×12 kern 96:8×12 kern |
A: TIA568 doorvoertype B: TIA568 Reverse type C: TIA568 kruistype |
5M tot 50M |
|
| Geslachtstype | Behuizingskleur | Ferrule | Connector verlies standaard | Vezel kernen | Polariteit | Vezellengte |
HD Voorgeconfectioneerde Jumper Kabel Toepassing:
Geehe's Standaard Conformiteit:
