Productdetails:
|
| ModelName: | De vrouwelijke Kabel van het de Vezelflard van MTP MPO | Vezelwijze: | OM2 |
|---|---|---|---|
| Kabeldiameter: | 3.0MM | Schakelaartype: | MTP (Elite), MPO (Elite) |
| Jasjekleur: | Magenta/Beige/Aqua/Groen/Geel, Rood, enz. | Golflengte: | 850/1300nm |
| MTP-Schakelaar IL: | 0.35dB maximum (0.15dB-Type.) | Vezellengte: | 1-500 meters |
| Installatie Treklading: | 100 N | de Afstand van 40/100G Ethernet: | 150m bij 850nm |
| Markeren: | Wijfje aan Vrouwelijke MPO-Vezelkabel,De Vezelkabel van OM2 MPO,3.0MM MTP Vezelkabel |
||

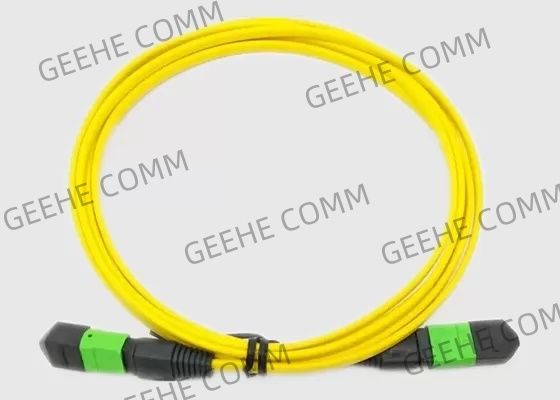

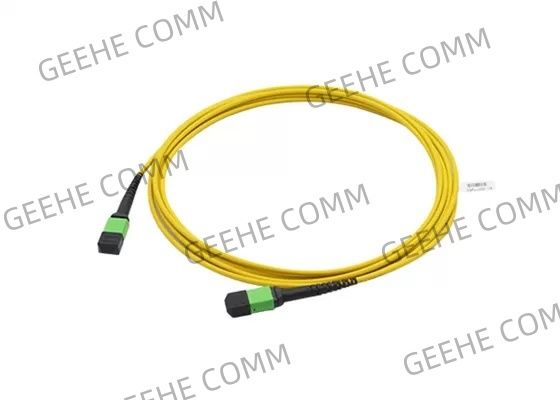

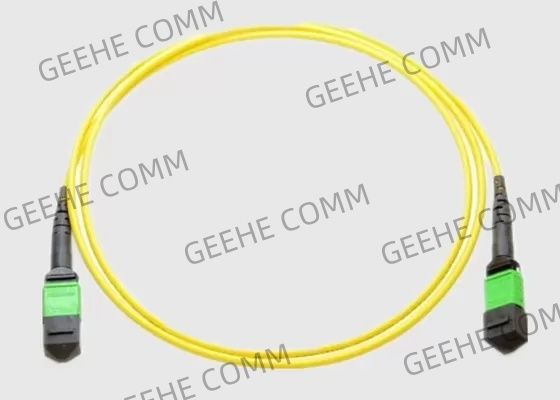

Kabel van het de Vezelflard van gebouwinstallaties OM2 3.0MM de Wijfje aan Wijfje MTP MPO
Basisinformatie:
Deze MTP/MPO-flardkabels worden ontworpen voor de optica van 40G QSFP+ SR4, van 40G QSFP+ CSR4, en van 100G QSFP28 SR4. Het gebruik voor direct verbindt of als verbindingsdraden in high-density datacentrumtoepassingen. Kies van MPO, MTP, of MTP PRO.
MTP/MPO koord van het vezel wordt het optische flard gebruikt in Linttype multi-vezelassemblage, in tegenstelling tot simplex of duplex. Er zijn verscheidene glasvezelverbindingen in één MTP/MPO-koord van het vezel optisch flard, bijvoorbeeld, 4 vezels, 8 vezels, 12fibers, 24 vezels, Single-mode, en Multimode (Vlakte/Ronde) beschikbaar.
Zonder mankeren, zijn onze verbindingsdraadkabels volledig volgzaam met Telcordia-gr.-1435-KERN, uitgeven 2 die prestaties karakterisering en het testen bij 1310nm, 1490nm, 1550nm, en 1625nm vereist.
Features&Benefits:
Specificaties en Parameter:
MPO-de Optische Prestaties van de Vezelkabel:
| MPO-Schakelaar | Standaardsm | Sm met beperkte verliezen | Standaardmm | Mm met beperkte verliezen | |
| Toevoegingsverlies | Typisch (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Terugkeerverlies (dB) | ≥60 voor APC (8 hoekpoetsmiddel) |
≥20 voor PC | |||
| ≥50 voor PC | — | ||||
| Mannetje/Wijfje (dB) | Mannetje: met spelden, Wijfje: zonder spelden | ||||
| Treksterkte (dB) | ≤0.3 (maximum 66N) | ||||
| Trilling (dB) | ≤0.3 (10-55Hz) | ||||
| Thermische Cyclus (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Geometrische parameter van Beëindigen-gezicht:
| Punt | Specificatie | ||||
| SM | MM. | ||||
| RX (mm) | Min 2000 | ||||
| RY (mm) | Min 5 | ||||
| Vezelhoogte (NM) | 1000-3500 | ||||
| Max. verschil. Hoogte allen (NM) | MAXIMUM: 500 | ||||
| Max. verschil. Hoogte adj (NM) | MAXIMUM: 300 | ||||
| X-as Hoek (°) | -0.2 ~ 0,2 | ||||
| Y-as Hoek (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Kernonderdompeling | N/A | -100 ~ 200 | |||
Het opdracht geven van tot Informatie:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (wijfje aan wijfje) MF: MPO/MPO (mannetje aan een wijfje) MM.: MPO/MPO (mannetje aan mannetje) |
L: Met beperkte verliezen B: Standaardverlies |
12:1×12 kern 48:4×12 kern 72:6×12 kern 96:8×12 kern |
A: TIA568-door-type B: TIA568 omgekeerd type C: TIA568-dwars-type |
5M aan 50M |
|
| Geslachtstype | Huisvestingskleur | Metalen kap | De norm van het schakelaarverlies | Vezelkernen | Polariteit | Vezellengte |
MPO-het Koordtoepassing van het Vezelflard:
De Normennaleving van Geehe:
