Productdetails:
|
| ModelName: | Multimode MTP/MPO-Cassette | Vezelwijze: | OM4 50/125μm |
|---|---|---|---|
| Vezeltelling: | vezel 24 | Front Connector Type: | de Duplex van 12x LC |
| Achterschakelaartype: | (het Gespelde) Mannetje van 2x mpo-12 | Testgolflengte: | 850/1300nm |
| Vezellengte: | 1m, 3m, 5m of OEM | Polariteit: | Type A |
| de Afstand van 10G Ethernet: | 400m bij 850nm | de Afstand van 40/100G Ethernet: | 150m bij 850nm |
| Markeren: | Multimode MTP-Cassette,50/125 MTP-Cassette,De Cassette van OM3 MTP |
||

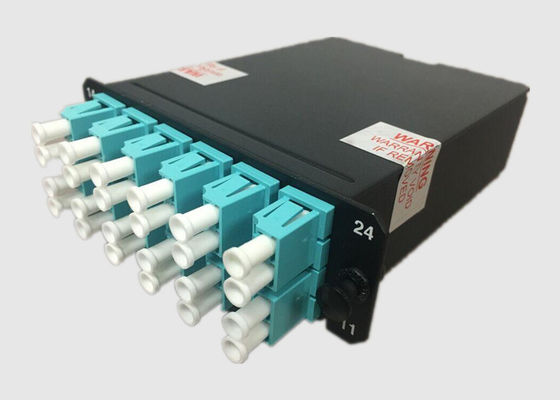

40Gb pas OM3 2x mpo-12 Duplex 50/125 Multimode MTP/MPO-Cassette
Basisinformatie:
MPO-Module van de Vezel wordt de Optische Cassette ontworpen voor de veilige overgang tussen de afzonderlijke schakelaars van MPO en van LC. Het is geschikt voor high-density backplane en datacentrum telegraferend welke uitstekende voordelen in termen van installatietijd en ruimtebesparend ter plaatse aanbiedt.

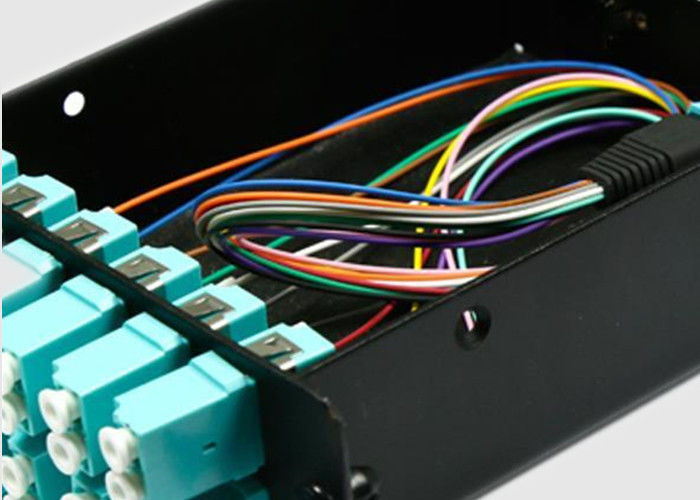

Deze de Moduleuitrusting van de Vezel Optische die Cassette omvat 2x mpo-12 aan kabel van de de vezel optische uitrusting van 12x LC de Duplex 50/125 multimode OM3 wordt pre-geëindigd, een MPO-adapter in rug, de duplexadapters van 12x LC in de voorzijde en de cassettemodule dat de vezel wordt verpletterd en binnen van het verbonden.
Geehe biedt specialiteitcomponenten aan helpen het veelvoudige verpletteren en het beheer van de richtingskabel steunen. Elke component kan in de gewenste richting worden gepoogd een georganiseerde benadering van kabelinstallatie aan te bieden.
Features&Benefits:
Specificaties en Parameter:
de Vezel Optische Prestaties van 16F MPO:
| MPO-Schakelaar | Standaardsm | Sm met beperkte verliezen | Standaardmm | Mm met beperkte verliezen | |
| Toevoegingsverlies | Typisch (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Terugkeerverlies (dB) | ≥60 voor APC (8 hoekpoetsmiddel) |
≥20 voor PC | |||
| ≥50 voor PC | — | ||||
| Mannetje/Wijfje (dB) | Mannetje: met spelden, Wijfje: zonder spelden | ||||
| Treksterkte (dB) | ≤0.3 (maximum 66N) | ||||
| Trilling (dB) | ≤0.3 (10-55Hz) | ||||
| Thermische Cyclus (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Geometrische parameter van Beëindigen-gezicht:
| Punt | Specificatie | ||||
| SM | MM. | ||||
| RX (mm) | Min 2000 | ||||
| RY (mm) | Min 5 | ||||
| Vezelhoogte (NM) | 1000-3500 | ||||
| Max. verschil. Hoogte allen (NM) | MAXIMUM: 500 | ||||
| Max. verschil. Hoogte adj (NM) | MAXIMUM: 300 | ||||
| X-as Hoek (°) | -0.2 ~ 0,2 | ||||
| Y-as Hoek (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Kernonderdompeling | N/A | -100 ~ 200 | |||
Het opdracht geven van tot Informatie:
MC-2xMPO/M-12xDLC-24OM3-a: MPO-Vezel Optische Cassette, het Mannetje van 2x mpo-12 aan de Duplex van 12x LC/UPC, 24 Vezels Multimode OM3, Type A, Zeer belangrijke omhoog-sleutel neer
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (wijfje aan wijfje) MF: MPO/MPO (mannetje aan een wijfje) MM.: MPO/MPO (mannetje aan mannetje) |
L: Met beperkte verliezen B: Standaardverlies |
12:1×12 kern 48:4×12 kern 72:6×12 kern 96:8×12 kern |
A: TIA568-door-type B: TIA568 omgekeerd type C: TIA568-dwars-type |
5M aan 50M |
|
| Geslachtstype | Huisvestingskleur | Metalen kap | De norm van het schakelaarverlies | Vezelkernen | Polariteit | Vezellengte |
MPO-Cassettetoepassing:
Datacenterinfrastructuur
Storage area network
Nieuwe 40 & 100Gps-Protocollen
Parallelle optica
Ondernemingsnetwerk die systeem telegraferen
De Normennaleving van Geehe:
RoHScertificaat:
Contactpersoon: Ms. Yu Ying
Tel.: +86 15727094728
