Productdetails:
|
| ModelName: | De Stijlcassette van MPO LGX | Vezelwijze: | OS2 9/125 μm |
|---|---|---|---|
| Vezeltelling: | 12 VEZEL | Front Connector Type: | de Duplex van 12x LC |
| Achterschakelaartype: | (het Gespelde) Mannetje van 2x mpo-12 | Testgolflengte: | 850/1300nm |
| Vezellengte: | 1m, 3m, 5m of OEM | Polariteit: | Type A |
| de Afstand van 10G Ethernet: | 400m bij 850nm | de Afstand van 40/100G Ethernet: | 150m bij 850nm |
| Markeren: | LGX-Stijlmpo Cassette,12 vezelmpo Cassette,Duplexmpo-Cassette |
||

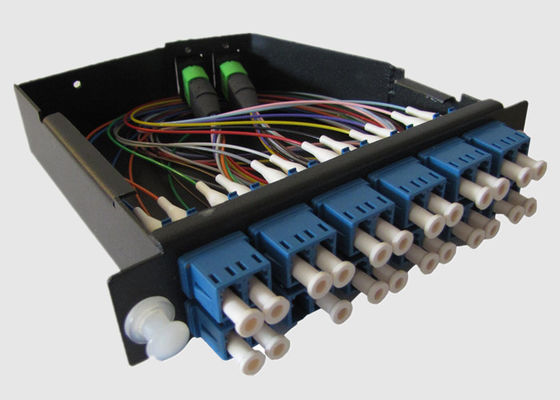

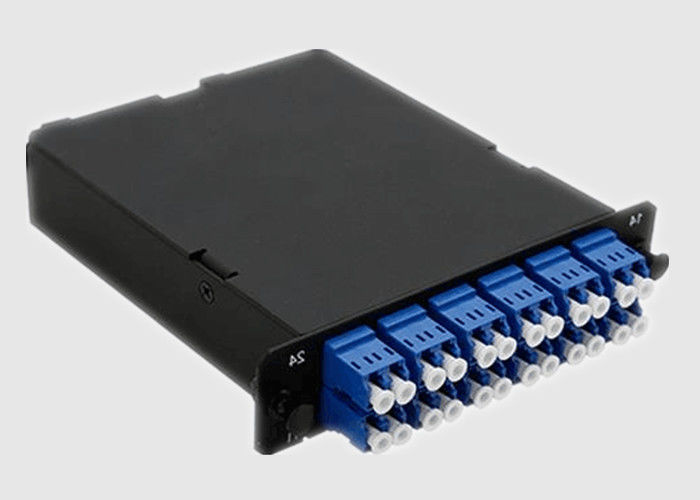

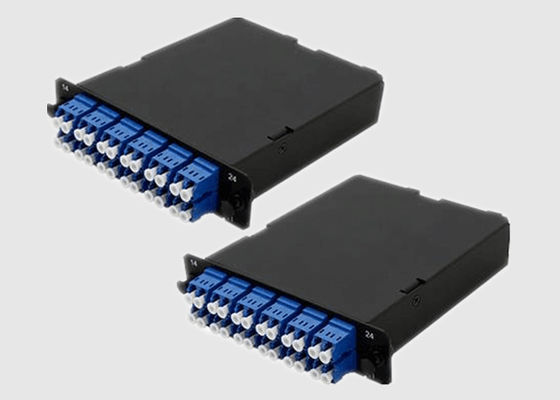

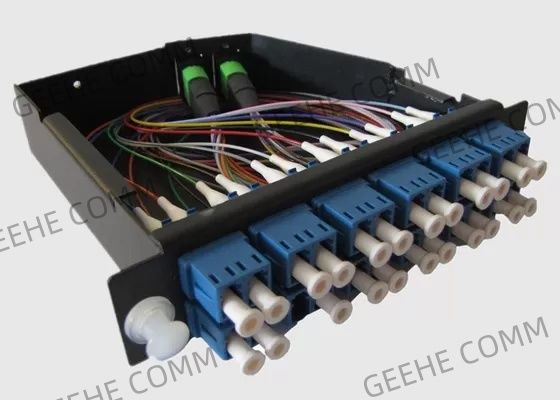

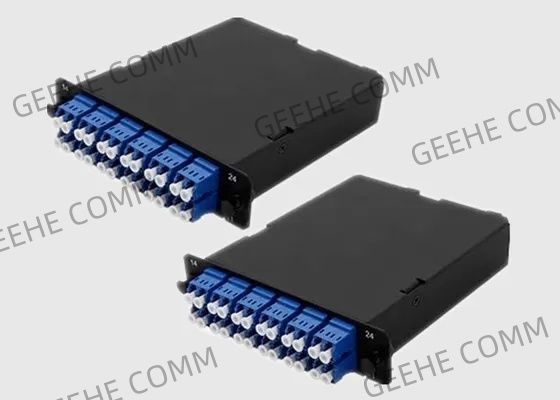

MPO-Mannetje aan de 12-vezel Singlemode MPO LGX van 6x LC/UPC Duplexstijlcassette
Basisinformatie:
MPO-Mannetje aan de Duplexcassette van 6x LC/UPC beschikbaar voor de module van de verkoopmpo cassette/MTP voor modulaire chassis 3 groeven in 1U 19 duimrek. Beschikbaar voor aankoop met LC zet de schakelaarconfiguratie in OM3.Se wordt gebruikt om backbone MPO/MTP aan LC of Sc onderling te verbinden voor het herstellen van schakelaars die om. Deze cassettes MPO/MTP zijn een snelle en efficiënte manier die een doorbraak met MTP-schakelaarsfabriek op te stellen wordt en om wordt getest geëindigd om veldwerk te vergemakkelijken.
Elke vezel optische die LC adapter, ook als koppeling wordt bekend, wordt gebouwd met een ceramische koker voor precisiegroepering en levensduur, en het kan voor maximaal 500 matings worden gebruikt, wordt de cassettes elke lc-MPO getest per TIA-de industrieprestatienormen.
Features&Benefits:
Specificaties en Parameter:
de Vezel Optische Prestaties van 16F MPO:
| MPO-Schakelaar | Standaardsm | Sm met beperkte verliezen | Standaardmm | Mm met beperkte verliezen | |
| Toevoegingsverlies | Typisch (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Terugkeerverlies (dB) | ≥60 voor APC (8 hoekpoetsmiddel) |
≥20 voor PC | |||
| ≥50 voor PC | — | ||||
| Mannetje/Wijfje (dB) | Mannetje: met spelden, Wijfje: zonder spelden | ||||
| Treksterkte (dB) | ≤0.3 (maximum 66N) | ||||
| Trilling (dB) | ≤0.3 (10-55Hz) | ||||
| Thermische Cyclus (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Geometrische parameter van Beëindigen-gezicht:
| Punt | Specificatie | ||||
| SM | MM. | ||||
| RX (mm) | Min 2000 | ||||
| RY (mm) | Min 5 | ||||
| Vezelhoogte (NM) | 1000-3500 | ||||
| Max. verschil. Hoogte allen (NM) | MAXIMUM: 500 | ||||
| Max. verschil. Hoogte adj (NM) | MAXIMUM: 300 | ||||
| X-as Hoek (°) | -0.2 ~ 0,2 | ||||
| Y-as Hoek (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Kernonderdompeling | N/A | -100 ~ 200 | |||
Het opdracht geven van tot Informatie:
MC-2xMPO/M-12xDLC-24OM3-a: MPO-Vezel Optische Cassette, het Mannetje van 2x mpo-12 aan de Duplex van 12x LC/UPC, 24 Vezels Multimode OM3, Type A, Zeer belangrijke omhoog-sleutel neer
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (wijfje aan wijfje) MF: MPO/MPO (mannetje aan een wijfje) MM.: MPO/MPO (mannetje aan mannetje) |
L: Met beperkte verliezen B: Standaardverlies |
12:1×12 kern 48:4×12 kern 72:6×12 kern 96:8×12 kern |
A: TIA568-door-type B: TIA568 omgekeerd type C: TIA568-dwars-type |
5M aan 50M |
|
| Geslachtstype | Huisvestingskleur | Metalen kap | De norm van het schakelaarverlies | Vezelkernen | Polariteit | Vezellengte |
MPO-Cassettetoepassing:
De Normennaleving van Geehe:
RoHScertificaat:
