Productdetails:
|
| Modelnaam: | MPO naar LC Fanout 12 Vezelkabel | Vezelmodus: | Eenmalige modus, multi-modus |
|---|---|---|---|
| Jas OD: | 0,9 mm | Type connector: | MPO naar FC |
| Jaskleur: | Kleurrijk: magenta/beige/aqua/groen/geel, rood, enz | Golflengte: | 850/1300nm |
| Vezellengte: | 1m, 3m, 5m of OEM | Minimale buigradius: | 7,5 mm |
| 10G Ethernet-afstand: | 400m bij 850 nm | de Afstand van 40/100G Ethernet: | 150m bij 850nm |
| Markeren: | de Doorbraakkabels van 125um MPO,8 FC aan de Doorbraakkabels van MTP MPO,125um-de optische kabel van de mpovezel |
||

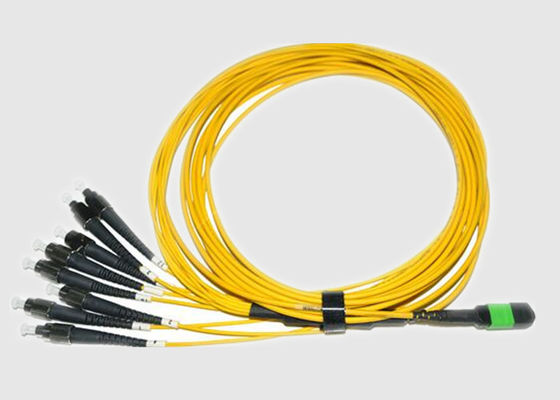

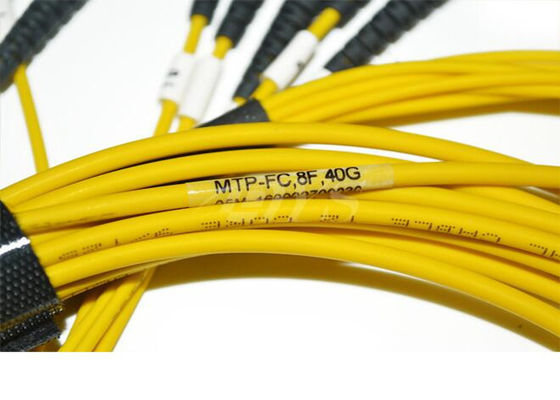

8 FC naar MTP Multimode 62.5/125um, 2mm MPO Fiber Breakout Kabels
Basis informatie:
Multi-Fiber Distributiekabels zijn ontworpen om een hoge mate van flexibiliteit te bieden door middel van beschikbare functies en opties, waardoor elke kabel kan worden vervaardigd om precies aan de toepassing te voldoen. Met de veelheid aan toepassingen en vereisten hebben de meeste Multi-Fiber MTP-MPO Breakout, fanout Distributiekabels.
Multi-Fiber MTP-MPO Distributiekabels zijn verkrijgbaar in single-mode, multimode en lasergeoptimaliseerde vezeltypes, meerdere mantel-/constructietypes voor verschillende toepassingen, vezelaantallen van 2-72 vezels en breakout-stijl/lengte.
MPO naar FC Kenmerken & Voordelen:
Specificaties en parameter:
MPO Glasvezel Prestaties:
| MPO Connector | Standaard Sm | Laag Verlies Sm | Standaard Mm | Laag Verlies Mm | |
| Invoegverlies | Typisch (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Maximaal (dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Retourverlies (dB) | ≥60 voor APC (8 hoek polijsten) |
≥20 voor PC | |||
| ≥50 voor PC | — | ||||
| Mannelijk/Vrouwelijk (dB) | Mannelijk: met pinnen, Vrouwelijk: zonder pinnen | ||||
| Treksterkte (dB) | ≤0.3 ( max 66N ) | ||||
| Trillingen (dB) | ≤0.3 ( 10-55Hz ) | ||||
| Thermische Cyclus (dB) | ≤0.3 (-40~75℃, 21 cycli) | ||||
Geometrische parameter van het eindvlak:
| Item | Specificatie | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Vezelhoogte (nm) | 1000-3500 | ||||
| Max. diff. Hoogte alle (nm) | MAX: 500 | ||||
| Max. diff. Hoogte adj (nm) | MAX: 300 | ||||
| X-As Hoek ( °) | -0.2 ~ 0.2 | ||||
| Y-As Hoek ( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| Kern Dip | N/A | -100 ~ 200 | |||
Bestelinformatie:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (vrouwelijk naar vrouwelijk) MF: MPO/MPO (mannelijk naar vrouwelijk) MM: MPO/MPO (mannelijk naar mannelijk) |
L: Laag verlies B: Standaard verlies |
12:1×12 kern 48:4×12 kern 72:6×12 kern 96:8×12 kern |
A: TIA568 doorvoertype B: TIA568 Omgekeerd type C: TIA568 kruistype |
5M tot 50M |
|
| Geslachtstype | Behuizingskleur | Ferrule | Connector verlies standaard | Vezel kernen | Polariteit | Vezellengte |
MPO naar Fc Glasvezel Patch Cord Toepassing:
Geehe's Standaardconformiteit:
