Productdetails:
|
| Modelnaam: | MPO-Vezel Optische Kabel | Vezelkern: | 4, 8,12, 16, 24, 48, 72, 96 cores maten beschikbaar |
|---|---|---|---|
| Vezeldiameter: | 2,0 mm | Type connector: | MPO, SC, SC/APC, LC, LC/APC, ST, FC, FC/APC -connectoropties |
| Jaskleur: | Beige/aqua/groen/geel, enz | Materiaal van vezeljassen: | Stootbord (OFNR), Voltallige vergadering (OFNP), LSZH |
| Vezellengte: | 1m of als uw verzoek | Vezeltype: | Enkele modus (OM3, OM4, OM5 zijn optioneel) |
| Golflengte: | 850 nm/1310nm/1550 nm | Langdurige trekbelasting: | 50 N |
| Markeren: | 2.0mm MPO Vezelkabel,2.0mm mpo 12 vezelkabel,2.0mm de kabel van de mpodoorbraak |
||

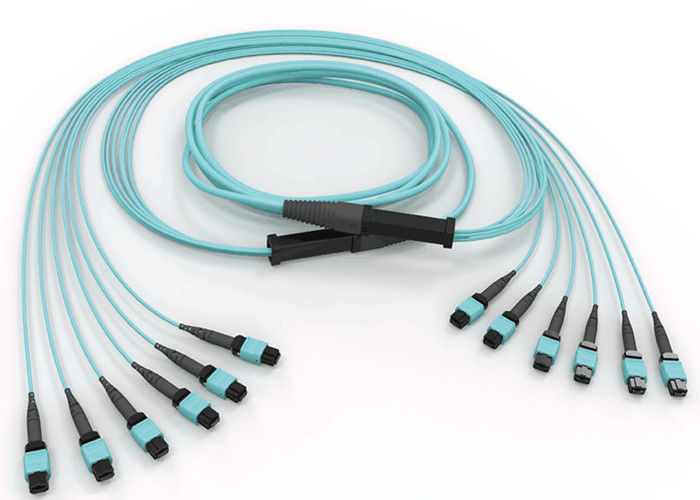

12 Core OM3 Single-mode Standard 2.0 mm Breakout MPO Glasvezel Kabel
Kort beschrijving:
* 12- en 24-vezelopties beschikbaar
* Industrie-standaard aansluitingshulp
* Glasvezelkabel
* Boots beschikbaar voor extra glasvezel routing mogelijkheden
* Kabelsamenstellingen 100% kwaliteitsgetest vóór verzending
* Opties met lage verliezen beschikbaar
* Meerdere lintjes gestapeld in een ronde jas
* Loopback Adapters beschikbaar
* Standaard 2,0 mm scheiding voor enkelvezelconnectoren
Hoofdkenmerken en voordelen:
* Industrie-standaard aansluitingshulp
*Vergemakkelijkt de uitvoering
*met een vermogen van niet meer dan 50 W
*MTP/MPO Kabels met een losse buisstam met vooraf afgesloten glasvezel
*Onze glasvezelkabel is verkrijgbaar in 4, 8, 12, 16 en 24-kern opties
*PVC-kabel, bestand tegen oxidatie en afbraak
Specificaties en parameter:
Optische vezelprestaties:
| MPO-connector | Standaard Sm | Laag verlies Sm | Standaard mm | Laag verlies mm | |
| Invoegingsverlies | Typisch (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Maximaal ((dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Terugkeerverlies (dB) | ≥ 60 voor APC (8-hoekpoets) |
≥ 20 voor PC | |||
| ≥ 50 voor PC | — | ||||
| Mannen/vrouwen ((dB) | Man: met pinnen, vrouw: zonder pinnen | ||||
| Treksterkte (dB) | ≤ 0,3 (max 66N) | ||||
| Vibratie (dB) | ≤ 0,3 (10-55 Hz) | ||||
| Thermische cyclus (dB) | ≤ 0,3 (-40 ~ 75 °C, 21 cycli) | ||||
Geometrische parameter van het eindvlak:
| Artikel 1 | Specificaties | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Hoogte van de vezels (nm) | 1000-3500 | ||||
| Max. verschil. totale hoogte (nm) | Maximaal: 500 | ||||
| Max. verschil. hoogte adj (nm) | Maximaal: 300 | ||||
| X-ashoek (°) | -0,2 ~ 0.2 | ||||
| Hoek van de Y-as (°) | PC: -0,2 ~ 0.2 APC: 7,8 ~ 8.2 |
-0,2 ~ 0.2 | |||
| Kerndips | N/A | -100 ~ 200 | |||
Bestelgegevens:
| MPO | -XX | -XX | -XX | - X. | -XX | - X. | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO ((van vrouw naar vrouw)) MF: MPO/MPO (man tot vrouw) MM: MPO/MPO (van man tot man) |
L: laag verlies B: Standaardverlies |
121 × 12 kern 484 × 12 kern 72:6×12 kern 96:8×12 kern |
A: TIA568 doorlopend type B: TIA568 Omgekeerd type C: TIA568 kruistype |
5M tot 50M |
|
| Geslacht | Kleur van de behuizing | Ferrule | Standaard voor verbindingsverlies | Kernen van vezels | Polariteit | Lange vezels |
MPO naar MTP-toepassing:
* Bedrading van datacentersystemen
* MPO-MPO of MPO-Breakout beëindigingen
* Hoofd-eind beëindiging aan een vezel spine
* Beëindiging van glasvezelsystemen
* 40G en 100G optisch systeem, QSFP-module
