Productdetails:
|
| ModelName: | MPO aan Kabel van de de Vezeldoorbraak van 4x LC de Duplex | Vezelwijze: | OM3 (50/125) |
|---|---|---|---|
| Kabeldiameter: | 3.0MM | Schakelaartype: | MPO-Wijfje - LC-Duplex |
| Jasjekleur: | Magenta/Beige/Aqua/Groen/Geel, Rood, enz. | Golflengte: | 850/1300nm |
| Vezellengte: | 1m, 3m, 5m of OEM | Minimumkrommingsstraal: | 7.5mm |
| Installatie Treklading: | 100 N | de Afstand van 40/100G Ethernet: | 150m bij 850nm |
| Markeren: | MPO aan Kabel van de de Vezeldoorbraak van 4x LC de Duplex,8 de Doorbraakkabel van de vezelom3 Vezel |
||
MPO-Wijfje aan Mannelijke Singlemode 9/125 MPO de Vezel Optische Schakelaar van MPO voor Netwerk
Snel Overzicht:
* 1-864 pre-geëindigde kabelassemblage is beschikbaar
* Kan met de Volgende Vezeltypes worden ontworpen: SM, Kromming Ongevoelige SM; 62.5µm MM.; 50µm (OM2) en 50µm Geoptimaliseerde Laser (OM3/OM4)
* Beschikbare het Lintassemblage van 12F/8F MPO die Snelle & Gemakkelijke Beëindiging van Lintvezels voor 1G/10G/40G/100G-Oplossingen vergemakkelijkt
* Klantgerichte Beëindiging en Kabel Beschikbare Opties
* Beschikbaar met schakelaar van MPO van Sumitomo de Flexibele, die geslacht en polariteitsverandering in het gebied evenals balansverrichtingen toestaat.
* Stootbord, voltallige vergadering, en LSZH-beschikbare opties
* Alle industrie-standaardschakelaarconfiguraties kunnen worden gespecificeerd

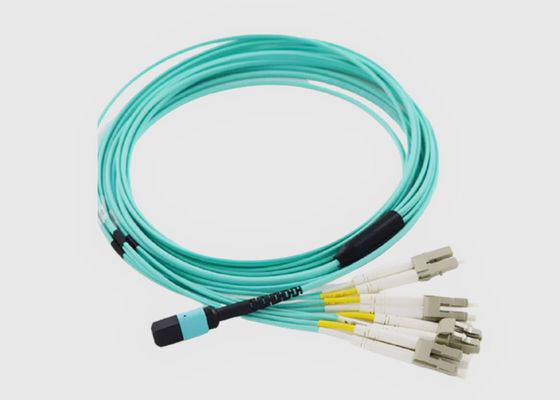

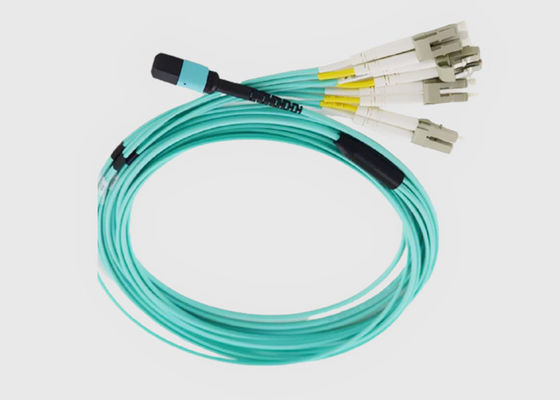

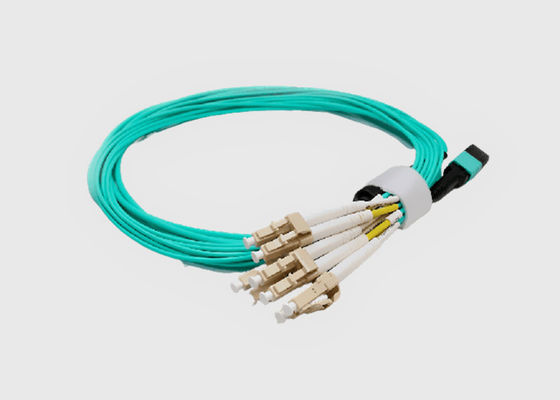

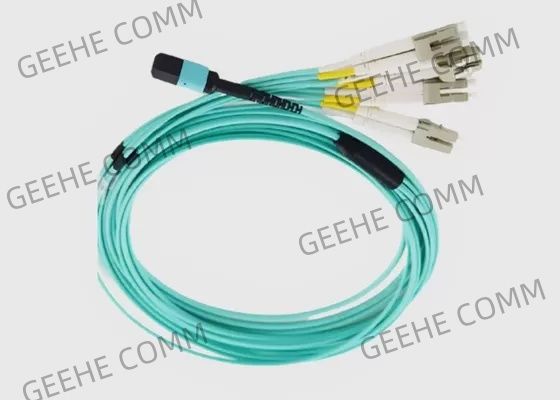

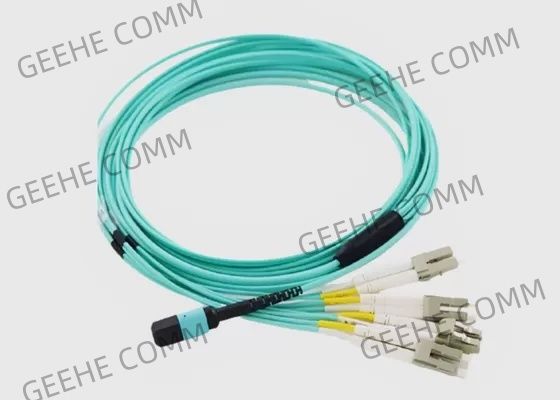

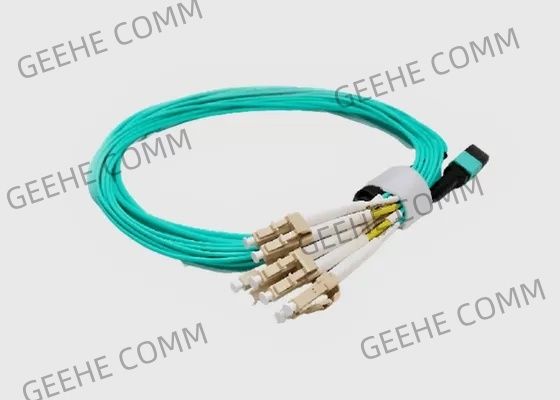

M-B-LS van Geehe MF-MPO/F-4xDLC-OM3-X is fabriek pre-geëindigde MPO aan Duplex 50/125 10G OM3 de doorbraakkabel van 4xLC, die de gebruiker het voordeel van verenigbare kwaliteit aanbieden, veel snellere installatie, en eenvoudiger kabelbeheer. Deze MPO-doorbraakkabel wordt samengesteld van één vrouwelijke schakelaar van MPO en van 4xLC duplexvezelschakelaars op het andere eind. De MPO-uitrustingskabels gebruiken 8 kernom3 vezels om 40Gbps volledig over te brengen. 4 vezels in elke richting die bij 10Gbps overbrengen. De kabel van de vezel optische uitrusting is met Methode B (dwars-verbind) in overeenstemming polariteit, en de MTP-schakelaar is op verzoek beschikbaar. Dit OM3 MPO aan Duplex de uitrustingskabel van 4xLC is geschikt voor gebruik in 100G QSFP28 SR4 aan SR van 25G SFP28, of 40G QSFP SR4 aan de zendontvangerinterconnectie van SR van 10G SFP+.
De Optische Kabel Features&Benefits van MPO:
Specificaties en Parameter:
MPO-de Optische Prestaties van de Vezelkabel:
| MPO-Schakelaar | Standaardsm | Sm met beperkte verliezen | Standaardmm | Mm met beperkte verliezen | |
| Toevoegingsverlies | Typisch (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Terugkeerverlies (dB) | ≥60 voor APC (8 hoekpoetsmiddel) |
≥20 voor PC | |||
| ≥50 voor PC | — | ||||
| Mannetje/Wijfje (dB) | Mannetje: met spelden, Wijfje: zonder spelden | ||||
| Treksterkte (dB) | ≤0.3 (maximum 66N) | ||||
| Trilling (dB) | ≤0.3 (10-55Hz) | ||||
| Thermische Cyclus (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Geometrische parameter van Beëindigen-gezicht:
| Punt | Specificatie | ||||
| SM | MM. | ||||
| RX (mm) | Min 2000 | ||||
| RY (mm) | Min 5 | ||||
| Vezelhoogte (NM) | 1000-3500 | ||||
| Max. verschil. Hoogte allen (NM) | MAXIMUM: 500 | ||||
| Max. verschil. Hoogte adj (NM) | MAXIMUM: 300 | ||||
| X-as Hoek (°) | -0.2 ~ 0,2 | ||||
| Y-as Hoek (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Kernonderdompeling | N/A | -100 ~ 200 | |||
Het opdracht geven van tot Informatie:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (wijfje aan wijfje) MF: MPO/MPO (mannetje aan een wijfje) MM.: MPO/MPO (mannetje aan mannetje) |
L: Met beperkte verliezen B: Standaardverlies |
12:1×12 kern 48:4×12 kern 72:6×12 kern 96:8×12 kern |
A: TIA568-door-type B: TIA568 omgekeerd type C: TIA568-dwars-type |
5M aan 50M |
|
| Geslachtstype | Huisvestingskleur | Metalen kap | De norm van het schakelaarverlies | Vezelkernen | Polariteit | Vezellengte |
LC erfenis die tot informatie opdracht geven:
| Schakelaarbeëindigen | Wijze | Kabelconfiguratie | Kabelkleur | Kabeldiameter | Kabellengte (m) | ||||
| LC aan LC | 9 | OS1/OS2 | D | Duplex | Y | Geel | 2.4mm | 1 | |
| 7A1 | G.657A1 | DR. | Duplexstootbord | A | Aqua | 3.0mm | 2 | ||
| 7A2 | G.657A2 | DP | Duplexvoltallige vergadering | P | Purper | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 |
|||||||
MPO-het Koordtoepassing van het Vezelflard:
De Normennaleving van Geehe:
