Productdetails:
|
| ModelName: | De Kabel van de de Vezeldoorbraak van cassettemodules MTP/MPO | Vezelwijze: | OS2 9/125 μm |
|---|---|---|---|
| Vezeltelling: | 12 VEZEL | Front Connector Type: | 6 x LC Duplex |
| Achterschakelaartype: | (Gespeld) Mannetje 1 x mpo-12 | Testgolflengte: | 850/1300nm |
| Vezellengte: | 1m, 3m, 5m of OEM | Polariteit: | Type A |
| de Afstand van 10G Ethernet: | 400m bij 850nm | de Afstand van 40/100G Ethernet: | 150m bij 850nm |
| Markeren: | MPO-de Kabelcassette van de Vezeldoorbraak,6xLC het duplexmpo-Comité van het Cassetteflard,12 vezel Mpo aan Lc-Cassette |
||

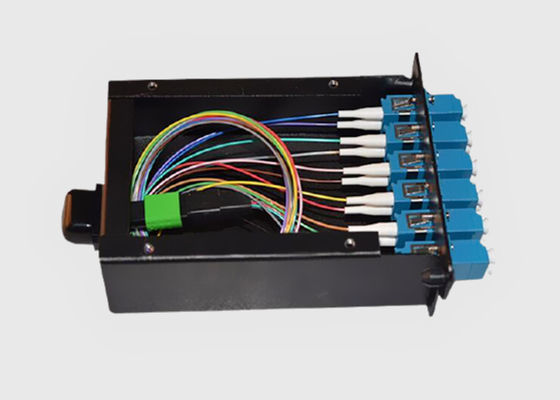

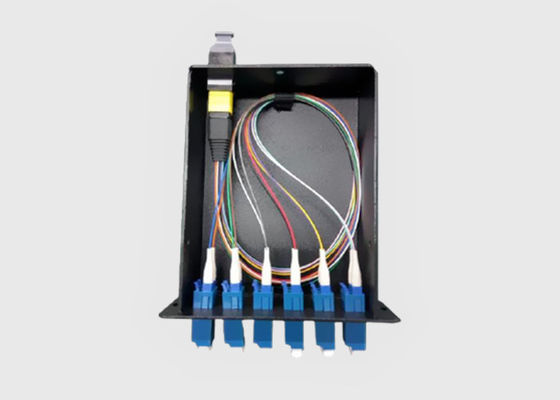

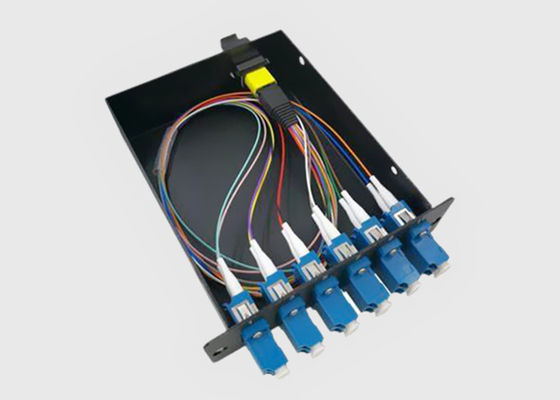

12 vezel pre-Geïnstalleerde de Doorbraakkabel van de 6 Duplexlc-Adaptersmtp/mpo Vezel
Basisinformatie:
Onze cassettes van 10GB OM4 MPO met 12 LC-schakelaars worden vervaardigd met hoogte - dichtheid, pre-geëindigde die ruimtebesparend, en testten MPO aan LC-doorbraakkabels voor datacentra, opslagnetwerken, en locale area networken met minimale opleiding worden ontworpen. Zij worden gebruikt om MPO/MTP-backbones met LC-flardkoorden onderling te verbinden. Beschikbaar in MultiMode OM1 (62.5/125), OM3/OM4 (50/125), & SingleMode OS2 (9/125).
Klacht aan TIA/EIA-568-C.3 en ISO/IEC 11801 en CEI-61754-7 & eia/tia-604-5 - MTP/MPO.
Features&Benefits:
High-density de modules van de gemakkelijk-stopcassette
-- Zet vezel tot 96 per 1U, vezel 384 per het flardpaneel van 4U rackmount op
Stop-&-spel MTP/MPO die oplossing telegraferen
-- Flexibel voor integratie met het flardpaneel van Optec rackmount
Gemak van installatie en goede traceability
-- Kanaaletiket en gegevenslabel met de waarde van het toevoegingsverlies voor elke haven wordt gedrukt die
Gekwalificeerde prestaties voorbij de normen van TIA/EIA en CEI-
-- Pre-geïnstalleerd met fabriek-geëindigd en fabriek geteste MTP/MPO aan LC-hydraassemblage
Eenvoudig te gebruiken, geschikte installatie
-- Pre-geïnstalleerd met vezelmtp/mpo adapters bij de achtergedeelte en LC-adapters in het voorpaneel
De Verwijdering van de gebiedsbeëindiging
-- Drukt loonkosten en verbetert de aanleg van kabelnetten van manageability
Specificaties en Parameter:
de Vezel Optische Prestaties van 16F MPO:
| MPO-Schakelaar | Standaardsm | Sm met beperkte verliezen | Standaardmm | Mm met beperkte verliezen | |
| Toevoegingsverlies | Typisch (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Terugkeerverlies (dB) | ≥60 voor APC (8 hoekpoetsmiddel) |
≥20 voor PC | |||
| ≥50 voor PC | — | ||||
| Mannetje/Wijfje (dB) | Mannetje: met spelden, Wijfje: zonder spelden | ||||
| Treksterkte (dB) | ≤0.3 (maximum 66N) | ||||
| Trilling (dB) | ≤0.3 (10-55Hz) | ||||
| Thermische Cyclus (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Geometrische parameter van Beëindigen-gezicht:
| Punt | Specificatie | ||||
| SM | MM. | ||||
| RX (mm) | Min 2000 | ||||
| RY (mm) | Min 5 | ||||
| Vezelhoogte (NM) | 1000-3500 | ||||
| Max. verschil. Hoogte allen (NM) | MAXIMUM: 500 | ||||
| Max. verschil. Hoogte adj (NM) | MAXIMUM: 300 | ||||
| X-as Hoek (°) | -0.2 ~ 0,2 | ||||
| Y-as Hoek (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Kernonderdompeling | N/A | -100 ~ 200 | |||
Het opdracht geven van tot Informatie:
MC-2xMPO/M-12xDLC-24OM3-a: MPO-Vezel Optische Cassette, het Mannetje van 2x mpo-12 aan de Duplex van 12x LC/UPC, 24 Vezels Multimode OM3, Type A, Zeer belangrijke omhoog-sleutel neer
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (wijfje aan wijfje) MF: MPO/MPO (mannetje aan een wijfje) MM.: MPO/MPO (mannetje aan mannetje) |
L: Met beperkte verliezen B: Standaardverlies |
12:1×12 kern 48:4×12 kern 72:6×12 kern 96:8×12 kern |
A: TIA568-door-type B: TIA568 omgekeerd type C: TIA568-dwars-type |
5M aan 50M |
|
| Geslachtstype | Huisvestingskleur | Metalen kap | De norm van het schakelaarverlies | Vezelkernen | Polariteit | Vezellengte |
MPO-Cassettetoepassing:
De Normennaleving van Geehe:
RoHScertificaat:
