Productdetails:
|
| ModelName: | 12×LC de duplexcassette van de Vezel Optische Uitwisseling | Vezelwijze: | OS2 9/125 μm |
|---|---|---|---|
| Vezeltelling: | vezel 24 | Front Connector Type: | 12 x LC Duplex |
| Achterschakelaartype: | (Gespeld) Mannetje 1 x mpo-24 | Testgolflengte: | 850/1300nm |
| Vezellengte: | 1m, 3m, 5m of OEM | Polariteit: | Type A |
| de Afstand van 10G Ethernet: | 400m bij 850nm | de Afstand van 40/100G Ethernet: | 150m bij 850nm |
| Markeren: | 12×LC Cassette van de vezel de Optische Uitwisseling,12×LC duplex het Comité van het Vezelflard Cassette,Het Comité van het de Vezelflard van MPO 12×LC Cassette |
||

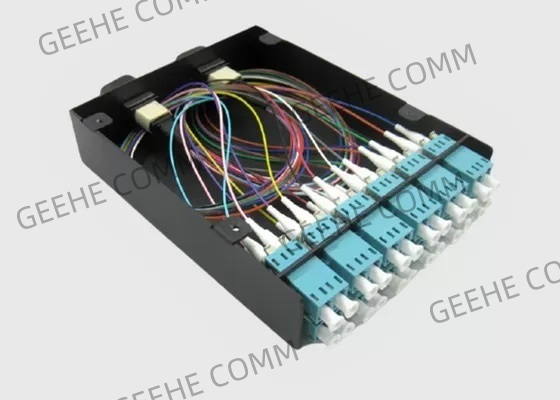

MTP/MPO van de de Kabel12×lc Duplexvezel van de vezeldoorbraak Optische de Uitwisselingscassette
Basisinformatie:
MPO-Cassette van de Vezel stemt de Optische uitwisseling allerlei touwwerk ermee in om lasdienbladen te elimineren en kabels te eindigen in cassettes snel, veilig, en elegant. Het witte ABS lichaam geeft uitstekend zicht voor vezelkleuren en de verwijderbare laspendel maakt installatie geschikter. De uitwisselingscassette kenmerkt muur-opzettende gaten die in het lichaam de gebruiker toestaan om overal op te zetten.
Naast het goedkeuren van alle kabeltypes (met inbegrip van Lucht Geblazen Vezelbuizen), verdubbelen de entry-punten als MPO-adapterhavens die de flexibiliteit geven om de cassette in een MPO-cassette om te zetten. De LC-adapters zijn shuttered en het draagvlak kan zelfs daarna installatie die in een flardpaneel worden verwijderd voor het gemakkelijke schoonmaken of reparatie van de interne schakelaars toestaan.
Features&Benefits:
– Stop en spelontwerp voor snelle en gemakkelijke installatie
– PC+ABS-materiaal om lichtgewicht, en goede het verzegelen prestaties te verzekeren, sterke genoeg
– Het is hulpmiddel-minder om de module te assembleren
– Goede verschijning, kosten neer voor grote partij
– Geëindigde fabriek en 100%-test om de prestaties en de betrouwbaarheid te verzekeren
– Juist ontwerp om de krommingsstraal en in kleine grootte te verzekeren
– Hebben ruimte voor etikettering, met 12 LC duplexadapter
Specificaties en Parameter:
de Vezel Optische Prestaties van 16F MPO:
| MPO-Schakelaar | Standaardsm | Sm met beperkte verliezen | Standaardmm | Mm met beperkte verliezen | |
| Toevoegingsverlies | Typisch (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Terugkeerverlies (dB) | ≥60 voor APC (8 hoekpoetsmiddel) |
≥20 voor PC | |||
| ≥50 voor PC | — | ||||
| Mannetje/Wijfje (dB) | Mannetje: met spelden, Wijfje: zonder spelden | ||||
| Treksterkte (dB) | ≤0.3 (maximum 66N) | ||||
| Trilling (dB) | ≤0.3 (10-55Hz) | ||||
| Thermische Cyclus (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Geometrische parameter van Beëindigen-gezicht:
| Punt | Specificatie | ||||
| SM | MM. | ||||
| RX (mm) | Min 2000 | ||||
| RY (mm) | Min 5 | ||||
| Vezelhoogte (NM) | 1000-3500 | ||||
| Max. verschil. Hoogte allen (NM) | MAXIMUM: 500 | ||||
| Max. verschil. Hoogte adj (NM) | MAXIMUM: 300 | ||||
| X-as Hoek (°) | -0.2 ~ 0,2 | ||||
| Y-as Hoek (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Kernonderdompeling | N/A | -100 ~ 200 | |||
Het opdracht geven van tot Informatie:
MC-2xMPO/M-12xDLC-24OM3-a: MPO-Vezel Optische Cassette, het Mannetje van 2x mpo-12 aan de Duplex van 12x LC/UPC, 24 Vezels Multimode OM3, Type A, Zeer belangrijke omhoog-sleutel neer
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (wijfje aan wijfje) MF: MPO/MPO (mannetje aan een wijfje) MM.: MPO/MPO (mannetje aan mannetje) |
L: Met beperkte verliezen B: Standaardverlies |
12:1×12 kern 48:4×12 kern 72:6×12 kern 96:8×12 kern |
A: TIA568-door-type B: TIA568 omgekeerd type C: TIA568-dwars-type |
5M aan 50M |
|
| Geslachtstype | Huisvestingskleur | Metalen kap | De norm van het schakelaarverlies | Vezelkernen | Polariteit | Vezellengte |
MPO-Cassettetoepassing:
De Normennaleving van Geehe:
RoHScertificaat:
