Productdetails:
|
| Modelnaam: | Mpo-connectoren optische vezel | Vezelkern: | 8 kern, 12 kern of 24 kern |
|---|---|---|---|
| Vezeldiameter: | 3.0mm | Connectortype:: | MTP,MPO, MTP (Elite),MPO (Elite) |
| Jasjekleur: | Beige/Aqua/Groen/Geel, enz | Materiaal vezeljas: | Stijger (OFNR), Plenum (OFNP), LSZH |
| Vezellengte: | 1m of als uw verzoek: | Vezeltype:: | Enkele modus (OM3, OM4, OM5 zijn optioneel) |
| Golflengte: | 850nm/1310nm/1550nm | Sollicitatie: | Optische versterkers, fiberlaser |

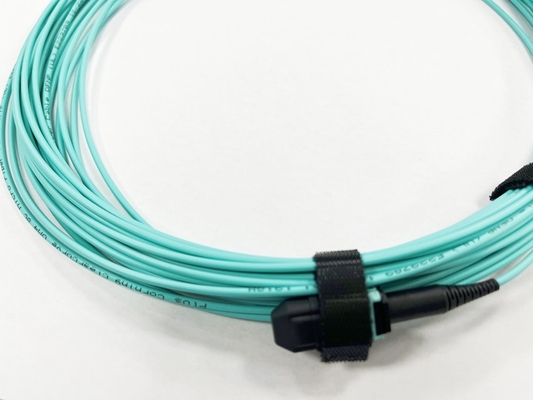

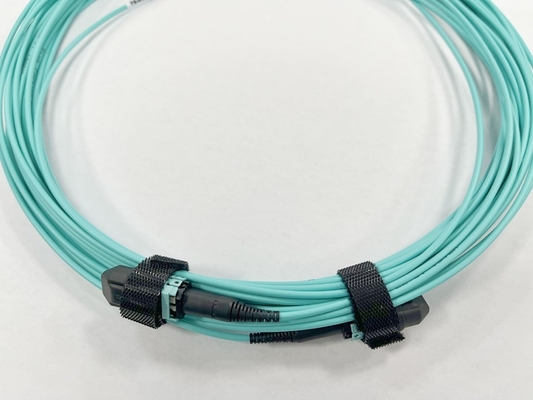

8F OM4 2mm OD MPO(F)-MPO(F) type B OFNP laag verlies 13m
Korte beschrijving:
* Type insertion loss beschikbaar in Standard, Elite / Low Loss
* Vezeltelling beschikbaar in 8, 12, 24, 48 cores
* MTP/MPO-connectortype beschikbaar in: mannelijk, vrouwelijk, mannelijk op vrouwelijk
* Vezeltype beschikbaar in SM (G652D, G657A1, G657A2), MM (OM3, OM4)
* Kabelmanteltype beschikbaar in OFNR, LSZH, OFNP
* Multi-fiber connectortypes zijn beschikbaar in MTP, MPO met APC of PC polijsttype
* Kabellengte beschikbaar in 1 tot 999 meter, maatwerk
* Kabeltype beschikbaar in rond, lint
* Verbeter en vereenvoudig glasvezelroutering, verklein de ruimte voor glasvezelbeheer
* Voldoet aan IEC-61754-7;EIA/TIA-604-5 (FOCIS 5) normen.
Belangrijkste kenmerken en voordelen:
* MPO-connector met schuine laars
* Ideaal voor ronde, ovale en kale lintvezelkabelmontage
* Hoogwaardige IL & RL
* Behuizing kan worden verwijderd om opnieuw te polijsten
* Kan worden losgekoppeld van de adapter met push-pull tab
* Beschikbaar voor 45 graden, 90 graden en flexibele laars
* Hoge mechanische en thermische weerstand
Specificaties en Parameter:
Vezel optische prestaties:
| MPO-connector | Standaard Sm | Sm . met laag verlies | Standaard mm | Laag verlies mm | |
| Invoegverlies | Typisch (dB) | 0,35 | 0.2 | 0,35 | 0.2 |
| Maximaal (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Retourverlies (dB) | ≥60 voor APC (8 hoek polijstmiddel) | ≥20 voor pc | |||
| ≥50 voor pc | — | ||||
| Man/Vrouw (dB) | Man: met pinnen, Vrouw: zonder pinnen | ||||
| Treksterkte (dB) | ≤0.3 (maximaal 66N) | ||||
| Trilling (dB) | ≤0.3 (10-55Hz) | ||||
| Thermische cyclus (dB) | ≤0.3 (-40~75℃, 21 cycli) | ||||
Geometrische parameter van eindvlak:
| Item | Specificaties | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Vezelhoogte (nm) | 1000-3500 | ||||
| Maximaalverschil.Hoogte alle (nm) | MAXIMUM: 500 | ||||
| Maximaalverschil.Hoogte adj (nm) | MAXIMUM: 300 | ||||
| X-as hoek (°) | -0,2 ~ 0,2 | ||||
| Y-as hoek (°) | PC: -0,2 ~ 0,2 APC: 7.8 ~ 8.2 | -0,2 ~ 0,2 | |||
| Core Dip | Nvt | -100 ~ 200 | |||
Informatie ordenen:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 | LZ: LSZH NP: OFNP NR: OFNR | FF: MPO /MPO (vrouw naar vrouw) MF: MPO/MPO (man naar vrouw) MM: MPO/MPO (man naar man) | L: Laag verlies B: Standaard verlies | 12:1×12 kern 48:4×12 kern 72:6×12 kern 96:8×12 kern | A: TIA568 door-type B: TIA568 Omgekeerd type: C: TIA568 kruistype | 5M naar 50M | |
| Geslachtstype | Kleur behuizing | Beentje | Standaard voor connectorverlies | Vezelkernen | Polariteit | Vezellengte: |
Sollicitatie:
Toepassingen en bijbehorende normen
Array trunkkabels
Array fiber naar single fiber fanouts en cassettes
Toegang tot kaartranden met hoge vezeldichtheid
Optisch schakelende interframe-verbindingen
MPO-beeld:
