Productdetails:
|
| Modelnaam: | 1 × 3 FBT-vezelsplitser | Werkende Golflengtewaaier: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| Splits ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 enz. | andere types: | Single window, Dual window, Triple window, WDM |
| Apparatentype: | Gesmolten koppel | Pre-geëindigd beschikbaar: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, EN ST/UPC |
| Polarisatiegroepering: | Langzame as of Snelle as | Fibre-type: | PM Vezel Kabel |
| afmeting van het pakket: | Ø4x40;Ø4x54;98x16x9 mm | Configuratietype: | 1 × 3 met FC-connector |
| Markeren: | 1×3 vezelfbt Splitser,De trisplitser van de Venstervezel FBT,FC/APC vezelfbt Splitser |
||

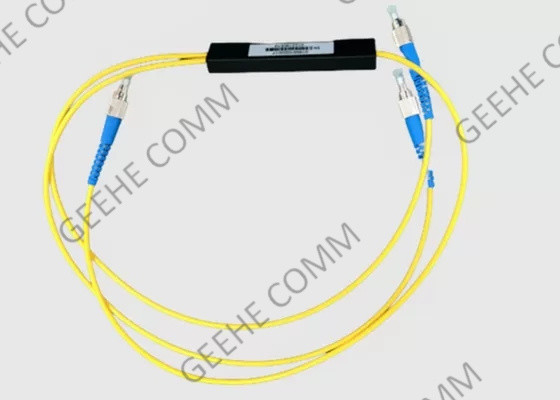

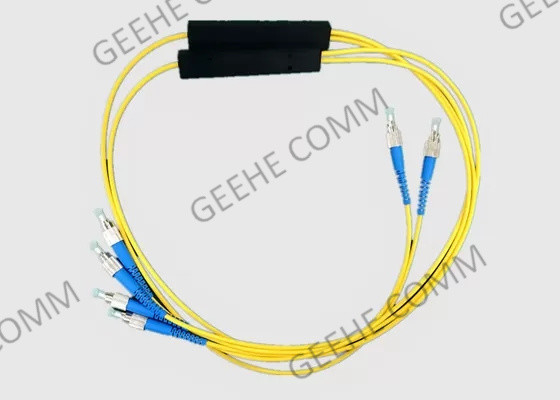

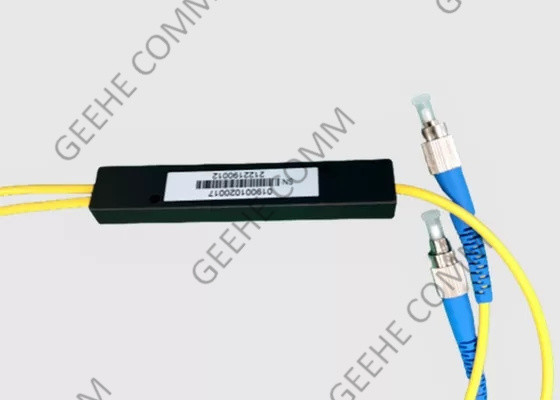

1×3 FC/APC 1:99 Tri-Window FBT Fiber Splitter 1310/1490/1550 nm
FBT-koppeling Brief Introducties:
1 × 3 enkelmodus Tri-Window Fused Biconical Taper (FBT) Splitter met SC/APC-connectoren.
Gebouwd met het hoogste kwaliteit Corning Clearcurve Bend Insensitive Fiber (BIF) glas voor de grootste installatiesnelheid en efficiëntie met hoge transmissiesnelheden en vrijwel geen vervorming.
Ontworpen voor het splitsen en aftappen van stroom in telecommunicatieapparatuur, CATV-netwerken en testapparatuur.
900 μm input/output G.657A1
33/33/33 split ratio
Geen connectoren, gemakkelijke installatie in vezel splice sluiting of gezamenlijke doos ruimtebesparing mogelijk
Ideaal voor GPON, FTTH/FTTx
Optische vezelkoppelaar kenmerken en voordelen:
Specificatie en parameter van de drie vensters breedkoppeling:
| Parameter | P | Een | |||
| Werkgolflengte ((nm) | 1310&1490&1550 | ||||
| Bedrijfsbandbreedte ((nm) | 1310 ± 40 nm,1490 ± 40 nm,1550 ± 40 nm | ||||
| Fibertype ((dB) | Corning G652D OF Corning G657 A1 | ||||
| Invoegingsverlies (dB) |
50:50 | ≤ 3.4 | ≤ 3.6 | ||
| 30:70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 10:90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5:95 | 12.70~13.50 /≤0.4 | 12.05 tot en met 14.05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤ 0.1 | ≤ 0.1 | |||
| Terugkeerverlies ((dB) | ≥ 50 | ≥ 45 | |||
| Directiviteit (dB) | ≥ 55 | ||||
| Werktemperatuur ((°C) | -40 ~ +85 | ||||
Bestelgegevens:
| WBC- | - Ik weet het niet. | X2- | 345- | XX- | - Ik weet het niet. | XX- | XX- | X |
| P: Voorschot A: Klasse A X: op verzoek |
121x2 22- Ik heb het niet. |
1310&1490&1550nm | 0101:99 05- 05:95 ..... 5050.50 |
11 m x: op verzoek |
2550 μM vezels 09:900 μM losse vezels | VK: VK/UPC VK: VK/UPC 00Geen aansluiting |
A: A. B: B C: C |
|
| Graad | Portnummer | Operatie golflengte | Koppelingsverhouding | Lange vezels | Vlakken | Type aansluiting | Afmeting |
FBT-koppeling Vergelijk met PLC-splitter:
| Parameters | FBT-splitter | PLC-splitter |
| Vervaardigingsmethode | Twee of meer stukjes optische vezels worden aan elkaar gebonden en op een gesmolten-taper-vezelapparaat aangebracht.De vezels worden vervolgens getrokken volgens de uitgang tak en verhouding met een vezel wordt uitgekozen als de input. | Bestaat uit één optische chip en verschillende optische arrays, afhankelijk van de uitgangsverhouding. |
| Operatiegolflengte | 1310nm en 1550nm (standaard); 850nm (aanpassing) | 1260 nm -1650 nm (volledige golflengte) |
| Toepassing | HFC (netwerk van glasvezels en coaxialkabel voor CATV); alle FTIH-toepassingen. | Hetzelfde. |
| Prestaties | Bij grotere splitsingen kan betrouwbaarheid een probleem worden. | Goed voor alle splitsingen, hoge betrouwbaarheid en stabiliteit. |
| Invoer/Uitvoer | Eén of twee ingangen met een uitgang van maximaal 32 vezels. | Eén of twee ingangen met een uitgang van maximaal 64 vezels. |
| Pakket | Staalbuis (voornamelijk gebruikt in apparatuur); ABS Black-module (conventioneel) | Hetzelfde. |
| Input/outputkabel | kaal glasvezel; 0,9 mm, 2,0 mm en 3,0 mm | Hetzelfde. |
| Pakketgrootte | 1×2 tot 1×8 kleiner dan PLC | Meer dan 1×8, PLC Splitter grootte is kleiner |
| Stabiliteit en betrouwbaarheid | Stabiliteit is beter. | Hoge stabiliteit niet als FBT Splitter |
Toepassing van de glasvezelcoupler:
Wuhan Geehe Service:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage rugreflectie en goede uniformiteit
2) Compacte structuur
Kleine grootte, het kan direct worden geïnstalleerd in een verscheidenheid van transfer box en gewoon nemen weinig ruimte
3) Strikte kwaliteitscontrole
We garanderen dat elk product in de handen van klanten onderworpen is aan strenge testnormen.
4) Snelle levering
Met geschoolde en stabiele werknemers is alle orderomzet sneller dan bij de concurrenten
5) Fabriekscontrole
We werken samen met beroemde merken en Japanse klanten, met 15 jaar ervaring in fabrieksinspectie en zijn bekend met het hele inspectieproces door SGS
