Productdetails:
|
| Modelnaam: | Dual-window glasvezelcoupler | Het optische Type van Koppelingsconfiguratie: 1x2 werkende Golflengte: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| Splits ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 enz. | andere types: | Singlewindow, Dualwindow, Triplewindow |
| Functie: | Vezeldistributie | Pre-geëindigd beschikbaar: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, EN ST/UPC |
| Polarisatiegroepering: | Langzame as of Snelle as | Fibre-type: | PM Vezel Kabel |
| Pakkettype: | van staal | Configuratietype: | 1 × 2 |
| Markeren: | Enige Wijze1x2 Optische Koppeling,De dubbele Optische Koppeling van de Venstervezel,2x2 dubbele Vensterfbt Koppeling |
||

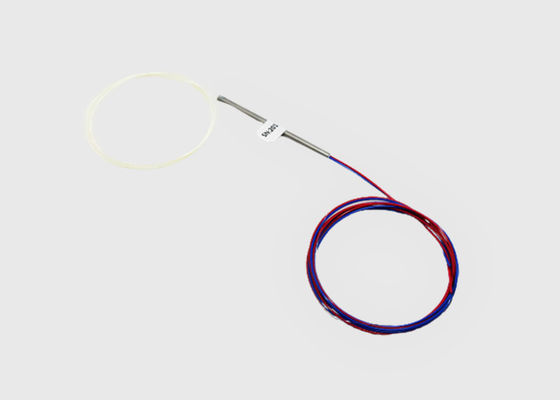

Staalbuis enkelmodus 1x2, 2x2 dubbel venster glasvezelkoppelaar (FBT-koppelaar)
Optische koppelingen Brief Introducties:
met een vermogen van meer dan 10 W;1310 ~ 1550 nm) is ontworpen om optische signalen van enkele/meerdere ingangen naar enkele/meerdere uitgangen in twee richtingen te combineren of te verdelen in glasvezelsystemenDe FBT-splitter maakt gebruik van precisie-technologie en de optische koppelingen (splitters) zijn ontworpen voor het splitsen van optische stroom in kabeltelevisienetwerken, passieve optische netwerken (PON),controle- en meetapparatuur, in lokale netwerken en telecommunicatie.
Deze single-mode dual window FBT Splitter of Coupler werkt op golflengten van 1310 nm en 1550 nm en heeft een laag polarisatie-afhankelijk verlies (PDL) en een laag invoegverlies.de klanten kunnen de vereiste koppelverhoudingen voor hun FBT-splitters specificeren.
1 × 2 glasvezel koppelingen kenmerken en voordelen:- Ik weet het niet.
1) Laag invoegverlies
2) Lage PDL
3) Compact ontwerp
4) Goede gelijkmatigheid van kanaal tot kanaal
5) Hoge directiviteit
6) Hoge betrouwbaarheid en stabiliteit
7) Er zijn verschillende koppelverhoudingen beschikbaar
Specificatie en parameter van de dubbelruitbreedkoppelaar:
| Parameter | P | Een | |||
| Werkgolflengte ((nm) | 1310&1550 | ||||
| Bedrijfsbandbreedte ((nm) | 1310 ± 40 nm,1550 ± 40 nm | ||||
| Fibertype ((dB) | Corning G652D OF Corning G657 A1 | ||||
| Invoegingsverlies (dB) |
50/50 | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 20/80 | 60,80 tot 7,40/≤ 1.2 | 6.50~7.70/≤1.2 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5/95 | 12.70~13.50 /≤0.4 | 12.05 tot en met 14.05/≤0.5 | |||
| 3/97 van de Commissie | 14.60~15.50/≤0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤ 0.1 | ≤ 0.15 | |||
| Terugkeerverlies ((dB) | ≥ 55 | ≥ 45 | |||
| Directiviteit (dB) | ≥ 55 | ||||
| Werktemperatuur ((°C) | -40 ~ +85 | ||||
* De bovenstaande specificatie is zonder aansluiting
* Andere specificaties kunnen op verzoek van de klant worden gedaan
Bestelgegevens:
| WBC- | - Ik weet het niet. | X2- | 35- | XX- | - Ik weet het niet. | XX- | XX- | X |
| P: Voorschot A: Klasse A X: Aanpassing |
121x2 22- Ik heb het niet. |
351310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x: Aanpassing |
2525 μM vezel 09:900 μM losse vezel | VK: VK/UPC VK: VK/UPC 00: geen aansluiting |
A: A. B: B C:C |
|
| Graad | Portnummer | Werkgolflengte | Koppelingsverhouding | Lange vezels | Fibre-type | Type verbinding | Afmeting |
EX:WBC-P-12-35-50-1-09-0-B
2×2 Fiberafdrukkoppelaar Toepassing:
FTTx-systemen
LAN, WAN en Metro Netwerken
Analoog/digitale passieve optische netwerken
Telecommunicatie op lange afstand
Transmitter/ontvanger-module in mini-grootte
Optisch communicatiesysteem
Optisch communicatiesysteem
Optisch vermogenverdelingssysteem
met een vermogen van niet meer dan 10 W
Optisch testsysteem
Wuhan Geehe Service:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage rugreflectie en goede uniformiteit
2) Compacte structuur
Kleine grootte, het kan direct worden geïnstalleerd in een verscheidenheid van transfer box en gewoon nemen weinig ruimte
3) Strikte kwaliteitscontrole
We garanderen dat elk product in de handen van klanten onderworpen is aan strenge testnormen.
4) Snelle levering
Met geschoolde en stabiele werknemers is alle orderomzet sneller dan bij de concurrenten
5) Fabriekscontrole
We werken samen met beroemde merken en Japanse klanten, met 15 jaar ervaring in fabrieksinspectie en zijn bekend met het hele inspectieproces door SGS
