Productdetails:
|
| Modelnaam: | Optische glasvezelpatchkabel | Vezelgetallen: | Duplex |
|---|---|---|---|
| Vlakken: | Multimode | Materiaal van de omhulsel: | OFNR-Stootbord |
| Verbindingen: | LC aan LC | Kabellengte: | 0.5m/1m/1.5m of Aangepast |
| Endface van de Schakelaar: | PC/UPC/APC | Diameter van de Kabel: | 0.9/2.0/3.0/4.8/7.0 |
| Kleur van de vezels: | Geel/oranje/customerized Aqua/het Rood | Effectcyclus: | 1500 |
| Markeren: | Multimode 3.0mm Koord van het Vezel Optische Flard,Koord van het de Vezel Optische Flard van OFNR het Duplex,100M het koord van het vezelflard lc aan lc |
||

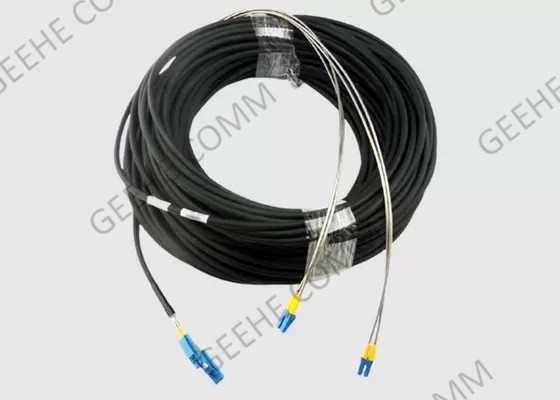

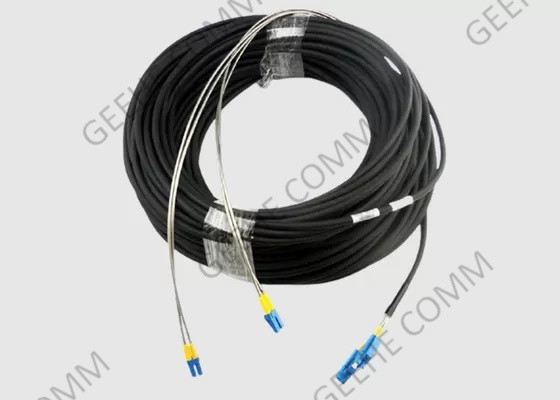

Multimode 3,0 mm Corning OFNR Duplex Fiber Optic Patch Cable LC tot LC 100M
1.Kabels met vezelpatchInleiding:
Fiber optic patch kabels zijn korte afstand glasvezel kabels bekleed met connectoren aan beide uiteinden.optische schakelaarsEr zijn verschillende soorten vezels zoals enkelmodus- en multimodus OM1, OM3, OM4 en OM5; alle soorten kabels zijn beschikbaar en zijn uitgerust met LC, SC,of ST-aansluitingen in PCHet belangrijkste bij het kiezen van het juiste type aansluiting en het gewenste type poetsmiddel is het opzetten van een verbinding die uw kabels met elkaar verbindt,uw glasvezelnetwerk voor de komende jaren verder te verbeteren.
Fiberoptic patch kabels worden gebruikt voor het koppelen van de apparatuur en componenten, we hebben glasvezel patch kabel met verschillende vezel connector types Single-mode en Multimode OM1, Multimode OM3,Multimode OM4Fibre patch kabels worden veel gebruikt in telecommunicatienetwerken, Gigabit Ethernet en premieinstallaties.
2Optische vezel Jumper Voordelen en kenmerken:
3. Toepassingen van glasvezel jumpers:
4Specificatie en technologieparameters
| Bouw | |
| Fibergetal | 2- Ronde vezels |
| Cable Jacket Ratings | Plenum (OFNP) De in punt 2 bedoelde verpakking moet worden uitgevoerd met een verpakking van de verpakking. |
| Soorten vezels | Single-mode: OS2 9/125um Multimode: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| Types aansluitingen | Duplex LC Uniboot |
| Kleur van de jas | OS1/OS2: Geel OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:Limegroen |
| Fysieke eigenschappen | |
| Buitendimeter van de kabel (OD) | 2.0 mm |
| Buigradius (min) | 40 mm |
| Duurzaamheid van de aansluiting | 500 cycli |
| Buigradius (min) ((Lange termijn) | 20 mm (40 mm) |
| Optische eigenschappen | |
| Verlies van de aansluiting | MM: 0,15 dB max (geoptimaliseerde IL) 0,10 dB max (ultra-lage IL) 0,25 dB max (geoptimaliseerde IL) |
| SM: maximaal 0,25 dB (geoptimaliseerd IL) | |
| Verlies van de verbinding | 26 dB min (MM) 55 dB min (SM) 65 dB min (SM/APC) |
| Milieueigenschappen | |
| Temperatuur van opslag en verzending | -40 °C-+70 °C |
| Operatietemperatuur en installatietemperatuur | -40 °C-+70 °C |
5. Bestelinformatie
| Code | Vlakken | Type kabel | Materiaal voor jassen | Kleur | Lengte (m) | ||||
| P | 3 | OM3 | AR2 | Ronde 2 mm | L | LSZH | Y | Geel | 1 |
| 4 | OM4 | AX2 | Ronde 2,4 mm | R | OFNR | Een | Aqua | 2 | |
| 7 | G.657A1 | P | OFNP | E | Erika Violet. | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
Informatie over het bestellen van legacy
| Einde van de aansluiting | Modus | Kabelconfiguratie | Kleur van de kabel | Kabeldiameter | Kabellengte (m) | ||||
| LC naar LC | 9 | OS1/OS2 | D | Duplex | Y | Geel | 2.4 mm | 1 | |
| 7A1 | G.657A1 | DR | Duplex Riser | Een | Aqua | 3.0 mm | 2 | ||
| 7A2 | G.657A2 | DP | Duplex Plenum | P | Paars | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6Opties beschikbaar
-- LC Custom fiber optic jumper opties zijn inbegrepen.
-- LC/PC (fysiek contact) Pools
-- LC/UPC (Ultra Physical Contact) poetsmiddel
-- LC/APC (Angled Physical Contact) poetsmiddel
Verpakking: Riser (OFNR), Plenum (OFNP), Low Smoke Zero Halogens (LSZH), PVC
Diameter: 0,9 mm (900 μm), 1,6 mm, 1,8 mm, 2,0 mm, 3,0 mm
Kleuren jas: water, oranje, groen, rood, blauw, grijs, zwart, geel
LC Multimode 62,5/125 μm MMF-vezel (Corning-vezeloptische kabel)
LC Multimode 50/125μm MMF OM2 Fiber (Corning glasvezelkabel)
LC Multimode 50/125μm MMF OM3 10Gb Laser Optimized Fiber (Corning Fiber)
LC Simplex- of LC Duplex-kabels zijn ook verkrijgbaar in optionele kleuren.
LC standaard laars, LC 45° hoek laars, LC 90° hoek laars of korte laars opties.
Corning Fiber Optic Cable, of Fiber One Fiber.
Bel ons vandaag nog om te praten met een van onze gekwalificeerde verkopers om uw vragen te beantwoorden.
Contactpersoon: Ms. Yu Ying
Tel.: +86 15727094728
