Productdetails:
|
| Modelnaam: | OM1 PVC 2,0 mm glasvezel patch kabel | Fiberconnector: | SC tot ST |
|---|---|---|---|
| Vezelkern: | Multi-modus | Kleur: | Oranje, op maat. |
| Kabeldiameter: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Jacketing: | PVC |
| Type aansluiting: | Duplex | Lengte (meter): | 10M |
| Markeren: | OM1 pvc-Kabel van het Vezel de Optische Flard,Kabel van Multimode Vezel de Optische Flard,Optisch het Flardkoord van de RoHS Duplexvezel |
||

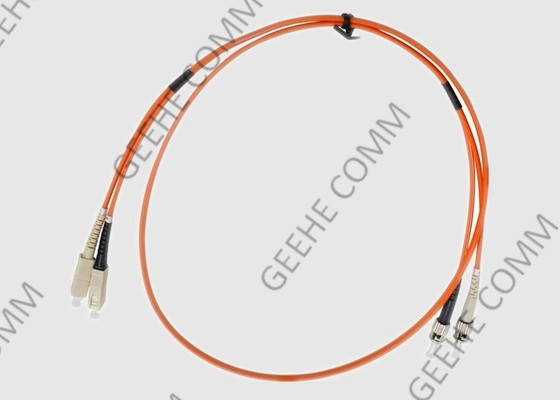

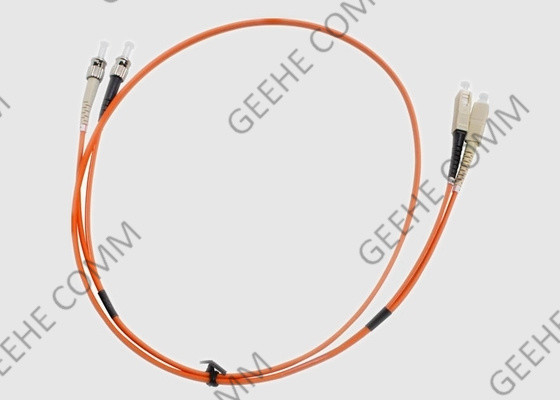

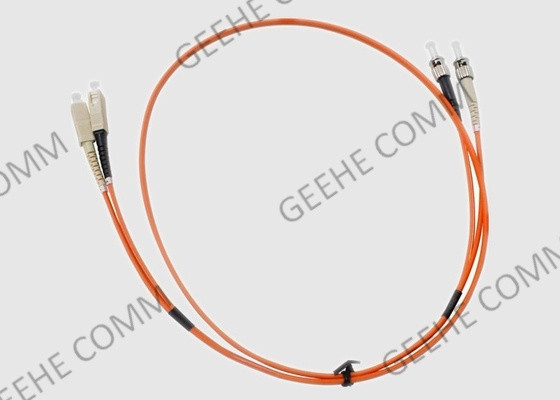

SC tot ST Duplex Multi-Mode OM1 PVC 2,0 mm glasvezel patch kabel
1- Inleiding:
Multimode patchkabel maakt gebruik van 62,5/125μm glasvezelkabel met dubbele SC-connectoren aan het ene uiteinde en dubbele ST-connectoren aan de andere kant.SC zijn vierkante push-pull connectoren en gebruikt met apparaten zoals vezel patch panelen, mediaconverters, enz. ST-connectoren hebben metalen vaten die op of van een ST-vat draaien, ook bekend als een bajonet.
Het polijsttype is PC (Physical Contact) voor uitstekend contact en prestaties.
2. Patch Cord Voordelen en kenmerken:
3. Optische vezel patch kabel toepassingen:
Optische glasvezelcommunicatie, video, LAN, CATV-systemen
Optisch toegangsnetwerk
Gegevensoverdracht via glasvezel
Datacenters
Plaatselijk netwerk
Testapparatuur
4. Specificatie en Technologie Parameter
| Parameters | Waarde | ||||
| Type aansluiting | LC/UPC,LC/UPC | ||||
| Centrale golflengte(nm) | 1310 of 1550 | ||||
| Max.Invoegverlies(dB) | 0.3 | ||||
| Min. Extinctieverhouding(dB) | 23 | ||||
| Min.Return verlies(UPC)(dB) | 55 | ||||
| Min.Return verlies(APC)(dB) | 65 | ||||
| Belangrijkste oriëntatie | Langzame as | ||||
| Axis Alignment(Deg) | ±3 | ||||
| Werktemperatuur°C) | -20~+70 | ||||
| Bergingstemperatuur°C) | -40~+85 | ||||
| Fibertyp | Corningvezel | ||||
* Voor apparaten met connector.IL is 0,3 dB hoger,RL is 5 dB lager,ER is 2 dB lager.
* De standaard aansluittoets is uitgelijnd op de trage as.
5.SC Connector Specification& Technology Parameter:
| Parameter | Eenheid | Indeks | |||
| Typ van het eindvlak | PC's | UPC | APC | ||
| II. | dB | SM: ≤ 0.3,MM ≤ 0.1 | |||
| Herhaalbaarheid | dB | ≤ 0.1 | |||
| uitwisselbaarheid | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| MM | dB | ≥ 36(Zonder APC-connector) | |||
| Paringstijden | >1000 | ||||
| Werktemperatuur | °C | -40 ~ +80 | |||
6Hoe kies ik vezel pleisters?
1) Mode glasvezelkabel: enkelmodus of multimode
De modus van vezelpatchkabels geeft aan hoe lichtstralen in de vezel reizen.
2) Aantal vezelstrengen: simplex of duplex
Volgens het aantal vezelstrengen zijn er simplex- en duplexvezelpatchcords.simplexvezelpatchkabel bevat één enkele vezelstreng met één simplexconnector aan elk uiteindeHet kan worden gekoppeld aan een paar BiDi-transceivermodules met één poort.Overwegende dat het duplexvezelpatchkabel bestaat uit twee strengen glas of kunststof met één duplexconnector (of als twee simplexconnectoren beschouwd)Het wordt vaak gekoppeld aan gemeenschappelijke transceivers of dual fiber BiDi transceivers.
3) Kies het juiste type kabeljas (PVC/LSZH/OFNP/Armored)
Normaal gesproken zijn er drie soorten kabeljassen: polyvinylchloride (PVC), low smoke zero halogen (LSZH) en optische vezel niet-geleidende plenum (OFNP).Je kunt er functies te zien in de onderstaande figuur en kies de juiste voor uw netwerk.
4) Kies het juiste connectorpoetstype (UPC/APC)
Aangezien het verlies van de APC-connector lager is dan dat van de UPC-connectoren, is de optische prestatie van de APC-connectoren meestal beter dan die van de UPC-connectoren.de APC-connectoren worden veel gebruikt in toepassingen zoals FTTx, passief optisch netwerk (PON) en golflengte-divisie multiplexing (WDM) die gevoeliger zijn voor retourverlies.Dus je moet de voor- en nadelen afwegen.Bij die toepassingen die hoge precisie optische vezels signaleren, moet APC de eerste overweging zijn, maar minder gevoelige digitale systemen zullen even goed presteren met behulp van UPC.connector kleur van APC patch kabel is groen, en van UPC patch kabel is blauw.
