Productdetails:
|
| Modelnaam: | 2.0 mm glasvezel-patchkabel | Materiaal van de omhulsel: | LSZH PVC |
|---|---|---|---|
| Kabellengte: | 1m of op maat | Aantal vezels: | 2 |
| Treksterkte (N): | ≥55 | Kabeldiameter: | 0.9mm, 1.6mm, 2mm of 3mm |
| Kleur: | geel | Materiaal voor jassen: | Pvc, Stootbord (OFNR), Voltallige vergadering (OFNP), LSZH |
| Markeren: | De duplexos2-Kabel van het Vezel Optische Flard,Kabel 2.0mm van het vezel Optische Flard,Koord 5M van het vezel Optisch Flard |
||

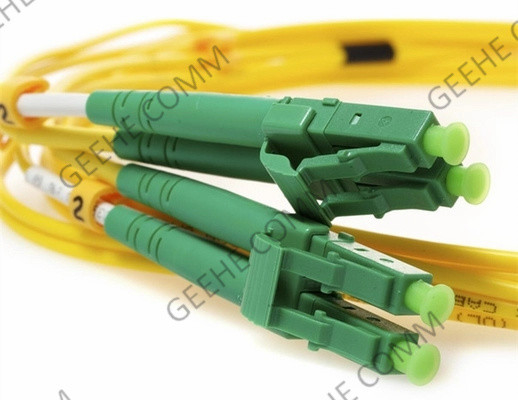

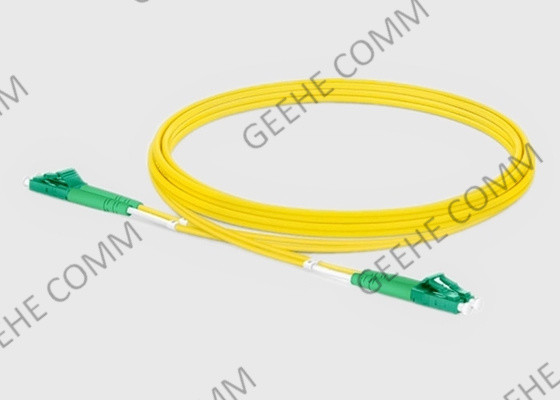

5M LC APC naar LC APC Duplex OS2 Single Mode PVC 2,0 mm Fiber Optic Patch Cable
1- Inleiding:
Optische vezel-patchkabels zijn geschikt voor apparatuur jumper kabels, cross-connects, en werkplek verbindingen.Alle patch kabels worden vervaardigd met behulp van riser kwaliteit kabel en worden fabriek getest om ervoor te zorgen dat de prestaties voldoen aan Telcordia normenPatchcords zijn verkrijgbaar in zowel multimode als single mode, in simplex en duplex.
Alle jumpers zijn vervaardigd om te voldoen aan of te overtreffen Telcordia GR326-CORE Issue 4 specificaties.
Ze worden getest op de juiste helderheid van het eindgezicht, het inbrengverlies, het terugkeerverlies en de geometrie van het eindgezicht om optimale optische prestaties te garanderen.
2. LC tot LC patch cord Voordelen en kenmerken:
3. Optische vezel patch kabel toepassingen:
4. Specificatie en Technologie Parameter
| Parameters | Waarde | ||||
| Type aansluiting | LC/UPC,FC/UPC,SC/UPC,MU/UPC | ||||
| Centrale golflengte(nm) | 1310 of 1550,980 of 1060,850,780 | ||||
| Max.Invoegverlies(dB) | 0.3 | ||||
| Min. Extinctieverhouding(dB) | 23 | ||||
| Min.Return verlies(UPC)(dB) | 55 | ||||
| Min.Return verlies(APC)(dB) | 65 | ||||
| Belangrijkste oriëntatie | Langzame as | ||||
| Axis Alignment(Deg) | ±3 | ||||
| Werktemperatuur°C) | -20~+70 | ||||
| Bergingstemperatuur°C) | -40~+85 | ||||
| Fibertyp | PM Panda vezels | ||||
* Voor apparaten met connector.IL is 0,3 dB hoger,RL is 5 dB lager,ER is 2 dB lager.
* De standaard aansluittoets is uitgelijnd op de trage as.
5. LC-connectorspecificatie en technologieparameter:
| Parameter | Eenheid | Indeks | |||
| Typ van het eindvlak | PC's | UPC | APC | ||
| II. | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Herhaalbaarheid | dB | ≤ 0.1 | |||
| uitwisselbaarheid | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| MM | dB | ≥ 36(Zonder APC-connector) | |||
| Paringstijden | >1000 | ||||
| Werktemperatuur | °C | -40 ~ +80 | |||
6. LC patch cord bestelgegevens:
| OFC | - X. | -XX | -XX | -XX | - X. | - X. |
| S: Simplex D: Duplex |
LA: LC/APC LC:LC/UPC LP:LC/PC |
LA:LC/APC LC:LC/UPC LP:LC/PC |
09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:andere | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Vezelmodus | Type aansluiting | Type aansluiting | Kabeldiameter | Type flenster | Lange vezels |
* EX: OFC-D-LA-LA-09-0-1.0
7Hoe kies ik vezel pleisters?
1)Fiberkabelmodus: enkelmodus of multimode
De modus van vezelpatchkabels geeft aan hoe lichtstralen in de vezel reizen.
2)Aantal vezelstrengen: simplex of duplex
Volgens het aantal vezelstrengen zijn er simplex- en duplexvezelpatchcords.simplexvezelpatchkabel bevat één enkele vezelstreng met één simplexconnector aan elk uiteindeHet kan worden gekoppeld aan een paar BiDi-transceivermodules met één poort.Overwegende dat het duplexvezelpatchkabel bestaat uit twee strengen glas of kunststof met één duplexconnector (of als twee simplexconnectoren beschouwd)Het wordt vaak gekoppeld aan gemeenschappelijke transceivers of dual fiber BiDi transceivers.
3) Kies het juiste type kabeljas (PVC/LSZH/OFNP/Armored)
Normaal gesproken zijn er drie soorten kabeljassen: polyvinylchloride (PVC), low smoke zero halogen (LSZH) en optische vezel niet-geleidende plenum (OFNP).Je kunt er functies te zien in de onderstaande figuur en kies de juiste voor uw netwerk.
4) Type aansluiting: LC, SC, ST of andere
Er zijn veel connectortypen die worden gebruikt in vezelpatchkabels zoals LC, SC, ST, MTP of MPO die in dit artikel worden vermeld.er is een nieuwste connector ontwerp genaamd MDC connectorDe verschillende connectortypen moeten in verschillende interfaces worden aangesloten.dus u kunt beter bevestigen het type interface van de apparaten die u de eerste keer gebruikt.
5) Kies het juiste connectorpoetstype (UPC/APC)
Aangezien het verlies van de APC-connector lager is dan dat van de UPC-connectoren, is de optische prestatie van de APC-connectoren meestal beter dan die van de UPC-connectoren.de APC-connectoren worden veel gebruikt in toepassingen zoals FTTx, passief optisch netwerk (PON) en golflengte-divisie multiplexing (WDM) die gevoeliger zijn voor retourverlies.Dus je moet de voor- en nadelen afwegen.Bij die toepassingen die hoge precisie optische vezels signaleren, moet APC de eerste overweging zijn, maar minder gevoelige digitale systemen zullen even goed presteren met behulp van UPC.connector kleur van APC patch kabel is groen, en van UPC patch kabel is blauw.
8De fabrieksdienst:
Hoge OEM-service voor merken.
