Productdetails:
|
| Modelnaam: | OM2 3,0 mm vezelpatchkabel, oranje | Fiberconnector: | SC tot ST |
|---|---|---|---|
| Vezelkern: | Multi-modus | Kleur: | Oranje, op maat. |
| Kabeldiameter: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Jacketing: | pvc |
| Type aansluiting: | Duplex | Lengte (meter): | 10 m |
| Markeren: | De Kabel van het de Vezelflard van OM2 3.0mm,De duplexkabel van Multimode Vezelflard,Koord van het de Vezel het Optische Flard van 3M ST/SC |
||

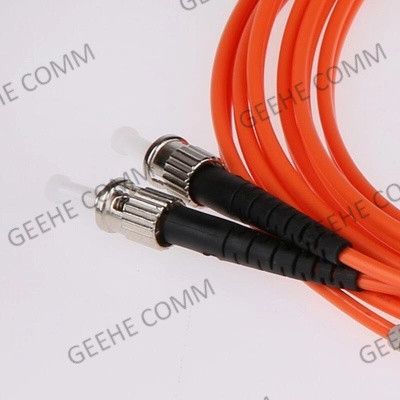

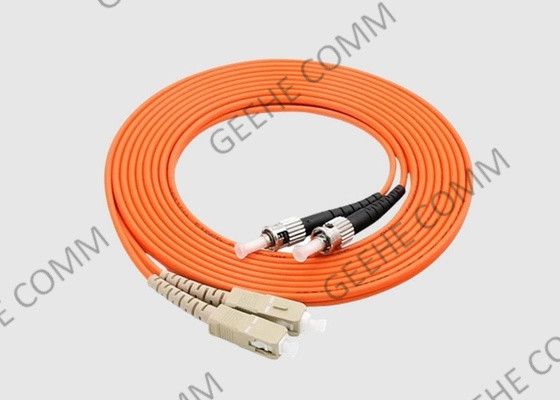

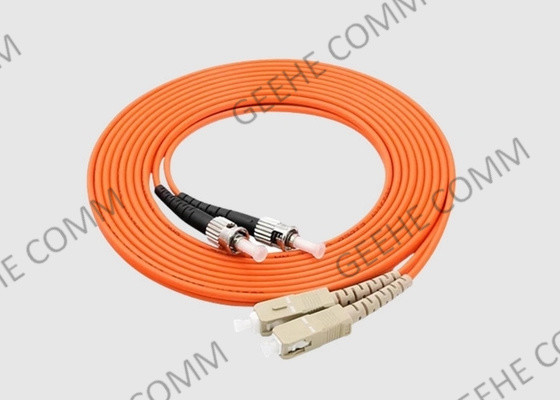

3M ST/SC Duplex Multimode 50/125 OM2 3,0 mm Fiber Patch Cable, Oranje
1- Inleiding:
50/125 OM2 Multimode vezels zijn ontworpen en gemaakt voor snelle Ethernet, Fiber Channel, Gigabit Ethernet snelheden, datacenters, OM2 legacy, Local Area Networks, SAN, backbone, riser,en horizontale toepassingen.
OM2-vezelpatchkabels werken in een aanbevolen temperatuurbereik: (-4°F tot +158°F) en hebben een MIN Install Bend-radius van 5,00 cm en een MIN long-term Bend-radius van 3,00 cm.
OM2 50/125 Multimode vezelpatchkabels verminderen het installatieproces en minimaliseren de totale installatiekosten, dankzij de intrinsieke plug-and-play-functie van vooraf beëindigde vezels.
ST-aansluiting is voorzien van een bajonetmontage met een keramische ferrule.
2. ST tot SC Patch Cord Voordelen en kenmerken:
• Ontworpen om gigabit ethernet, glasvezelkanaal, Infiniband, ATM en internetprotocoltoepassingen te ondersteunen
• Plenum CMP voor kabels die door muren en plafonds lopen met een plenumluchtruimte
• Gepatenteerd spuitgietproces voor een grotere duurzaamheid
• Optisch geïnspecteerd en getest op verlies van inbreng
• Draagvast jasje, bestand tegen elektrische storingen
• Kleurencodificeerde aansluitingen voor een gemakkelijke identificatie en duurzaamheid
3. Optische vezel patch kabel toepassingen:
Optische glasvezelcommunicatie, video, LAN, CATV-systemen
Optisch toegangsnetwerk
Gegevensoverdracht via glasvezel
Datacenters
Plaatselijk netwerk
Testapparatuur
4.Specificatie en technologieparameter
| Parameters | Waarde | ||||
| Type aansluiting | LC/UPC,LC/UPC | ||||
| Centrale golflengte(nm) | 1310 of 1550 | ||||
| Max.Invoegverlies(dB) | 0.3 | ||||
| Min. Extinctieverhouding(dB) | 23 | ||||
| Min.Return verlies(UPC)(dB) | 55 | ||||
| Min.Return verlies(APC)(dB) | 65 | ||||
| Belangrijkste oriëntatie | Langzame as | ||||
| Axis Alignment(Deg) | ±3 | ||||
| Werktemperatuur°C) | -20~+70 | ||||
| Bergingstemperatuur°C) | -40~+85 | ||||
| Fibertyp | Corningvezel | ||||
* Voor apparaten met connector.IL is 0,3 dB hoger,RL is 5 dB lager,ER is 2 dB lager.
* De standaard aansluittoets is uitgelijnd op de trage as.
5.SC Connector Specification & Technology Parameter:
| Parameter | Eenheid | Indeks | |||
| Typ van het eindvlak | PC's | UPC | APC | ||
| IL | dB | SM: ≤ 0.3,MM ≤ 0.1 | |||
| Herhaalbaarheid | dB | ≤ 0.1 | |||
| uitwisselbaarheid | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| MM | dB | ≥ 36(Zonder APC-connector) | |||
| Paringstijden | >1000 | ||||
| Werktemperatuur | °C | -40 ~ +80 | |||
6Hoe kies ik vezel pleisters?
1) Mode glasvezelkabel: enkelmodus of multimode
De modus van vezelpatchkabels geeft aan hoe lichtstralen in de vezel reizen.
2) Aantal vezelstrengen: simplex of duplex
Volgens het aantal vezelstrengen zijn er simplex- en duplexvezelpatchcords.simplexvezelpatchkabel bevat één enkele vezelstreng met één simplexconnector aan elk uiteindeHet kan worden gekoppeld aan een paar BiDi-transceivermodules met één poort.Overwegende dat het duplexvezelpatchkabel bestaat uit twee strengen glas of kunststof met één duplexconnector (of als twee simplexconnectoren beschouwd)Het wordt vaak gekoppeld aan gemeenschappelijke transceivers of dual fiber BiDi transceivers.
3) Kies het juiste type kabeljas (PVC/LSZH/OFNP/Armored)
Normaal gesproken zijn er drie soorten kabeljassen: polyvinylchloride (PVC), low smoke zero halogen (LSZH) en optische vezel niet-geleidende plenum (OFNP).Je kunt er functies te zien in de onderstaande figuur en kies de juiste voor uw netwerk.
4) Kies het juiste connectorpoetstype (UPC/APC)
Aangezien het verlies van de APC-connector lager is dan dat van de UPC-connectoren, is de optische prestatie van de APC-connectoren meestal beter dan die van de UPC-connectoren.de APC-connectoren worden veel gebruikt in toepassingen zoals FTTx, passief optisch netwerk (PON) en golflengte-divisie multiplexing (WDM) die gevoeliger zijn voor retourverlies.Dus je moet de voor- en nadelen afwegen.Bij die toepassingen die hoge precisie optische vezels signaleren, moet APC de eerste overweging zijn, maar minder gevoelige digitale systemen zullen even goed presteren met behulp van UPC.connector kleur van APC patch kabel is groen, en van UPC patch kabel is blauw.
