Productdetails:
|
| modulenaam: | Enige Wijze Gesmolten WDM | Poorttype: | 2×2 |
|---|---|---|---|
| Vezeltype: | PM Panda vezel alle havens of SM-vezel | Jacket: | 250um of 900nm of anderen |
| Verbindingen: | Met Sc-APC Schakelaars | Vlechtlengte: | 1M, 1.5M of aangepast |
| Gemeenschappelijke Pashaven: | PM980, PM1310 OF PM1550 | Optiekanaal: | 2, 4, 8, 16, 18, 36, 48 Kanalen |
| Operatiegolflengte: | 980~1620 NM | Verpakking: | Origineel Kartonpakket; Als eis van klanten |
| Markeren: | Enige Wijze Gesmolten WDM,Multiplextelegraaf1310nm Gesmolten WDM,1550nm vezel Optische WDM |
||

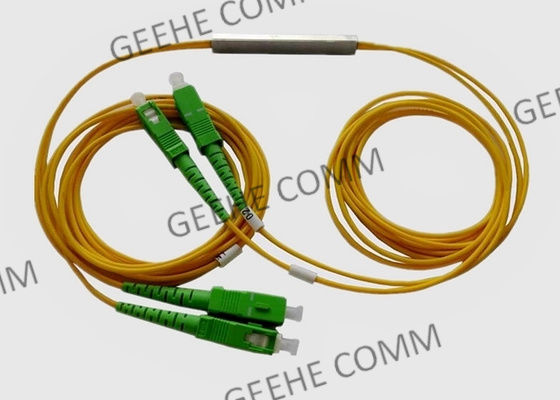

Single Mode Fused WDM Golflengteverdelingsmultiplexer 1310nm en 1550nm
Basis informatie:
Fuse WDM is gebaseerd op gefuseerde biconische tapertechnologie met ultralage invoeging. Het kan direct worden geïntegreerd in langeafstandstelecommunicatie, digitale, hybride en am-videosystemen, CATV-systemen en glasvezelsensoren en snelle lokale netwerken. Deze koppelingen zijn GR-1221-CORE en CR-1073-CORE gekwalificeerd, we bieden ook een aangepast ontwerp om aan individuele behoeften en toepassingen te voldoen.
Geehe begon zich in 2003 te ontwikkelen vanuit gefuseerde biconische tapemachines, nu zijn de biconische tapemachines uitgebreid tot 280 eenheden. De software is ook door onszelf ontwikkeld. Daarom hebben we een betere controle over de kwaliteit en bevinden we ons in een betere positie om nieuwe producten te ontwikkelen.
.
Gefuseerde WDM Voordeel & Kenmerken:
Laag overmatig verlies
Verschillende koppelingsverhouding
Compact formaat
Hoge stabiliteit en betrouwbaarheid
SM, MM, PM-versie
Gefuseerde WDM Toepassing
Gefuseerde WDM Voordeel & Kenmerken:
* GR-1209-CORE Vereisten voor passieve optische componenten
* GR-1221-CORE Betrouwbaarheidsvereisten voor passieve optische componenten
* GR-326-CORE Vereisten voor single-mode optische connectoren en jumpersamenstellingen
* TIA-604 Glasvezelconnector interpretatiestandaard
* ROHS-richtlijn betreffende de beperking van gevaarlijke stoffen
Gefuseerde WDM Toepassingen:
Specificaties & Technologieparameters:
| Parameter | 980/1550nm WDM of 1060/1550nm WDM | 1310/1550nm WDM | 1480/1550nm WDM |
| Vezeltype (dB) | Corning HI1060flex of OFS BF05635-02 | SMF-28e | |||||||
| Werkende golflengte(nm) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Werkende Bandbreedte(nm) | ±10/20 | ±15 | ±15 | ||||||
| Kwaliteit | P | A | P | A | P | A | P | A | |
| Invoegverlies(dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolatie(dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL(dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Richtingsgevoeligheid(dB) | ≥55 | ||||||||
| Bedrijfstemperatuur(℃) | -40 ~ +85 | ||||||||
* De bovenstaande specificatie is exclusief de connector
* Andere specificaties kunnen op verzoek van de klant worden gemaakt
Bestelinformatie:
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X:aanpassing |
25:250μM Vezel 09:900μM losse Vezel 20: 2mm kabel 30: 3mm kabel |
SC:SC/UPC SA:SC/APC ...... 00:Geen connector |
A: A B: B C: C |
|||||
| Kwaliteit | Werkende golflengte | Vezeltype | Vezellengte | Pigtail Type | Connectortype | Afmetingn | ||||
WDM Kabeltype:
1. Single-mode vezels laten één modus toe om zich voort te planten.
2. Multimode vezels ondersteunen de voortplanting van meerdere modi.
3. Golflengtebereik is het bereik van golflengten waarin de WDM zal werken.
4. Bandbreedte, ook wel kanaalafstand genoemd, is de grootte van de vensters in nm.
5. Kanaalafstand is het midden-tot-middenverschil in frequentie tussen naburige kanalen. Tweehonderd GHz komt overeen met .4 nm afstand, 100 GHz komt overeen met .2 nm afstand en 50 GHz komt overeen met .1 nm afstand.
6. Aantal kanalen is het aantal kanalen dat het apparaat heeft om informatie te verzenden. Dit aantal kan variëren van 4 tot 160, waarbij ontwerpverbeteringen meer kanalen toevoegen.
7. Invoegverlies is de demping veroorzaakt door de invoeging van golflengteverdelingsmultiplexers (WDM) in een optisch transmissiesysteem.
Polarisatie-afhankelijk verlies is de maximale afwijking in invoegverlies over alle ingangspolarisatietoestanden.
Wuhan Geehe Comm Service:
-- Continue verbetering; nieuwe uitdagingen accepteren
-- Innovatie van nieuwe processen en het creëren van nieuwe producten ten behoeve van onze klanten
-- Gratis monsters om te testen
-- Fabrieksinspectie, accepteert ook inspectie door derden
-- Jonger Team
