Productdetails:
|
| modulenaam: | 1x2 Poorten 900um Losse Buis Jas Gefuseerde WDM | Poorttype: | 2×2 |
|---|---|---|---|
| Vezeltype: | PM Panda vezel alle havens of SM-vezel | Jacket: | 250um of 900nm of anderen |
| Verbindingen: | Met FC UPC Connectoren | Vlechtlengte: | 1M, 1.5M of aangepast |
| Gemeenschappelijke Pashaven: | PM980, PM1310 OF PM1550 | Optiekanaal: | 2, 4, 8, 16, 18, 36, 48 Kanalen |
| Operatiegolflengte: | 980~1620 NM | Verpakking: | Origineel Kartonpakket; Als eis van klanten |
| Markeren: | 900um losse Buis Gesmolten WDM,Enige Optische WDM van de Wijzevezel,1m Vezellengte Gesmolten WDM |
||

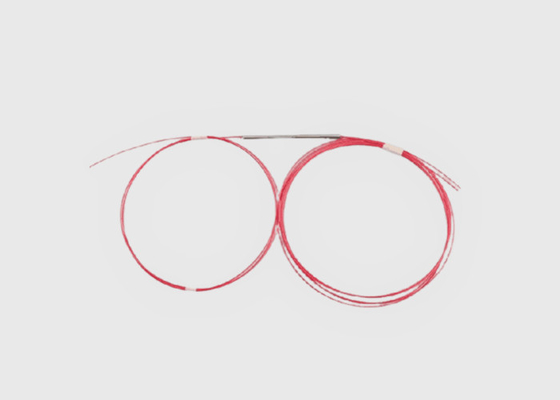

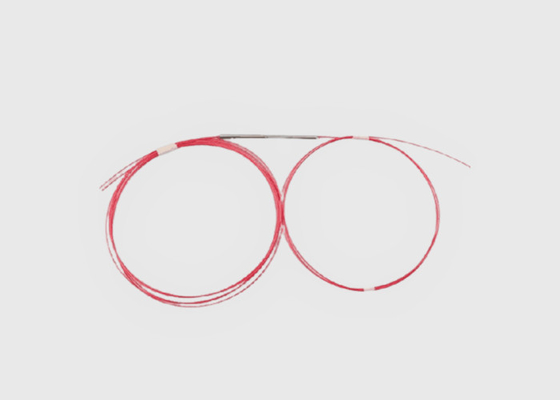

Single Mode 900um Losse Buis Gesmolten WDM Jas Coring Fiber 1m vezellengte
Basis informatie:
980/1060nm Gesmolten WDM Module kan 980nm en 1060nm signalen combineren in één vezel of 980nm en 1060nm signalen scheiden in twee vezels. Het wordt gebruikt voor optische versterkers.
Voor 1×2 of 2×2 splitters/splitters, duidt de oranje lead de primaire ingang aan, de andere oranje duidt de primaire uitgang aan. Secundaire ingangs- en uitgangsvezels zijn natuurlijk. Voor een niet 50/50 koppelingsverhouding, zal de grotere percentage koppelingsverhouding altijd op de andere oranje lead zitten.
We hebben verschillende soorten gesmolten biconische taper machines, levertijden kunnen worden gegarandeerd.
.
2×2 Gesmolten WDM Voordeel & Eigenschappen:
Laag Excess Loss
Verschillende koppelingsverhouding
Compact formaat
Hoge stabiliteit en betrouwbaarheid
SM, MM, PM versie
Gesmolten WDM Toepassing
Gesmolten WDM Voordeel & Eigenschappen:
* GR-1209-CORE Vereisten voor passieve optische componenten
* GR-1221-CORE Betrouwbaarheidsvereisten voor passieve optische componenten
* GR-326-CORE Vereisten voor single-mode optische connectoren en jumpers
* TIA-604 Standaard voor de interpreteerbaarheid van glasvezelconnectoren
* ROHS Richtlijn betreffende de beperking van gevaarlijke stoffen
2×2 Gesmolten WDM Toepassingen:
Specificaties & Technologie Parameters:
| Parameter | 980/1550nm WDM of 1060/1550nm WDM | 1310/1550nm WDM | 1480/1550nm WDM |
| Vezeltype (dB) | Corning HI1060flex of OFS BF05635-02 | SMF-28e | |||||||
| Werkende Golflengte(nm) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Werkende Bandbreedte(nm) | ±10/20 | ±15 | ±15 | ||||||
| Kwaliteit | P | A | P | A | P | A | P | A | |
| Invoegverlies(dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolatie(dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL(dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Richtingsgevoeligheid(dB) | ≥55 | ||||||||
| Bedrijfstemperatuur(℃) | -40 ~ +85 | ||||||||
* De bovenstaande specificatie is exclusief de connector
* Andere specificaties kunnen worden gemaakt op klantverzoek
Bestelinformatie:
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X:aanpassing |
25:250μM Vezel 09:900μM losse Vezel 20: 2mm kabel 30: 3mm kabel |
SC:SC/UPC SA:SC/APC ...... 00:Geen connector |
A: A B: B C: C |
|||||
| Kwaliteit | Werkende Golflengte | Vezeltype | Vezellengte | Pigtail Type | Connectortype | Afmetingn | ||||
WDM Kabeltypes:
1. Single-mode vezels laten één modus toe om zich voort te planten.
2. Multimode vezels ondersteunen de voortplanting van meerdere modi.
3. Golflengtebereik is het bereik van golflengten waarin de WDM zal werken.
4. Bandbreedte, ook wel kanaalafstand genoemd, is de grootte van de vensters in nm.
5. Kanaalafstand is het verschil van centrum tot centrum in frequentie tussen naburige kanalen. Tweehonderd GHz komt overeen met .4 nm afstand, 100 GHz komt overeen met .2 nm afstand en 50 GHz komt overeen met .1 nm afstand.
6. Aantal kanalen is het aantal kanalen dat het apparaat heeft om informatie te verzenden. Dit aantal kan variëren van 4 tot 160 met ontwerpverbeteringen die meer kanalen toevoegen.
7. Invoegverlies is de demping veroorzaakt door de invoeging van golflengteverdelingsmultiplexers (WDM) in een optisch transmissiesysteem.
Polarisatie-afhankelijk verlies is de maximale afwijking in invoegverlies over alle ingangspolarisatietoestanden.
