Productdetails:
|
| modulenaam: | 1x2 Poorten 900um Losse Buis Jas Gefuseerde WDM | Poorttype: | 2×2 |
|---|---|---|---|
| Vezeltype: | PM Panda vezel alle havens of SM-vezel | Jacket: | 250um of 900nm of anderen |
| Verbindingen: | Met FC UPC Connectoren | Vlechtlengte: | 1M, 1.5M of aangepast |
| Gemeenschappelijke Pashaven: | PM980, PM1310 OF PM1550 | Optiekanaal: | 2, 4, 8, 16, 18, 36, 48 Kanalen |
| Operatiegolflengte: | 980~1620 NM | Verpakking: | Origineel Kartonpakket; Als eis van klanten |
| Markeren: | Gesmolten WDM Jasjesmf28e Vezel,1x2 havens Gesmolten WDM Jasje,SMF28e Vezel Optische WDM |
||

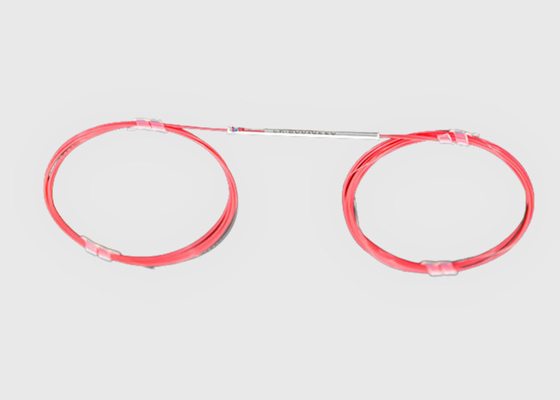

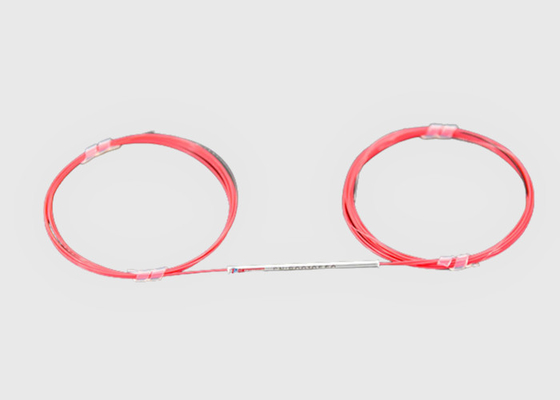

1x2 Poorten 900um Losse Buis Gefuseerde WDM Jas SMF28e Vezel 1m Blote vezellengte
Basis informatie:
980/1060nm Gefuseerde WDM Module kan 980nm en 1060nm signalen combineren in één vezel of 980nm en 1060nm signalen scheiden in twee vezels. Het wordt gebruikt voor optische versterkers.
Voor 1×2 of 2×2 splitters/splitters, duidt de oranje draad de primaire ingang aan, de andere oranje duidt de primaire uitgang aan. Secundaire ingangs- en uitgangsvezels zijn natuurlijk. Voor een niet 50/50 koppelingsverhouding zal de grotere percentage koppelingsverhouding altijd op de andere oranje draad zitten.
We hebben verschillende soorten gefuseerde biconische taper machines, levertijden kunnen worden gegarandeerd.
.
2×2 Gefuseerde WDM Voordeel&Eigenschappen:
Laag Excessief Verlies
Verschillende Koppelingsverhouding
Compact Formaat
Hoge Stabiliteit en Betrouwbaarheid
SM, MM, PM versie
Gefuseerde WDM Toepassing
Gefuseerde WDM Voordeel&Eigenschappen:
* GR-1209-CORE Vereisten voor passieve optische componenten
* GR-1221-CORE Betrouwbaarheidsvereisten voor passieve optische componenten
* GR-326-CORE Vereisten voor single-mode optische connectoren en jumpersamenstellingen
* TIA-604 Standaard voor de interpreteerbaarheid van glasvezelconnectoren
* ROHS Richtlijn betreffende de beperking van gevaarlijke stoffen
2×2 Gefuseerde WDM Toepassingen:
Specificaties& Technologie Parameters:
| Parameter | 980/1550nm WDM of 1060/1550nm WDM | 1310/1550nm WDM | 1480/1550nm WDM |
| Vezel Type(dB) | Corning HI1060flex of OFS BF05635-02 | SMF-28e | |||||||
| Werkende Golflengte(nm) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Werkende Bandbreedte(nm) | ±10/20 | ±15 | ±15 | ||||||
| Kwaliteit | P | A | P | A | P | A | P | A | |
| Invoegverlies(dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolatie(dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL(dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Directiviteit(dB) | ≥55 | ||||||||
| Bedrijfstemperatuur(℃) | -40 ~ +85 | ||||||||
* De bovenstaande specificatie is exclusief de connector
* Andere specificaties kunnen worden gemaakt op klantverzoek
Bestelinformatie:
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X:aanpassing |
25:250μM Vezel 09:900μM losse Vezel 20: 2mm kabel 30: 3mm kabel |
SC:SC/UPC SA:SC/APC ...... 00:Geen connector |
A: A B: B C: C |
|||||
| Kwaliteit | Werkende Golflengte | Vezel Type | Vezellengte | Pigtail Type | Connectortype | Afmetingn | ||||
WDM Kabel Types:
1. Single-mode vezels laten één modus toe om zich voort te planten.
2. Multimode vezels ondersteunen de voortplanting van meerdere modi.
3. Golflengtebereik is het bereik van golflengten waarin de WDM zal werken.
4. Bandbreedte, ook wel kanaalafstand genoemd, is de grootte van de vensters in nm.
5. Kanaalafstand is het midden-tot-middenverschil in frequentie tussen naburige kanalen. Tweehonderd GHz komt overeen met .4 nm afstand, 100 GHz komt overeen met .2 nm afstand en 50 GHz komt overeen met .1 nm afstand.
6. Aantal kanalen is het aantal kanalen dat het apparaat heeft om informatie te verzenden. Dit aantal kan variëren van 4 tot 160 met ontwerpverbeteringen die meer kanalen toevoegen.
7. Invoegverlies is de demping veroorzaakt door de invoeging van golflengteverdelingsmultiplexers (WDM) in een optisch transmissiesysteem.
Polarisatie-afhankelijk verlies is de maximale afwijking in invoegverlies over alle ingangspolarisatietoestanden.
