Productdetails:
|
| modulenaam: | Gesmolten WDM met laag verlies | Poorttype: | 2×2 |
|---|---|---|---|
| Vezeltype: | PM Panda vezel alle havens of SM-vezel | Jacket: | 250um of 900nm of anderen |
| Verbindingen: | Met FC UPC Connectoren | Vlechtlengte: | 1M, 1.5M of aangepast |
| Gemeenschappelijke Pashaven: | PM980, PM1310 OF PM1550 | Optiekanaal: | 2, 4, 8, 16, 18, 36, 48 Kanalen |
| Operatiegolflengte: | 980~1620 NM | Verpakking: | Origineel Kartonpakket; Als eis van klanten |
| Markeren: | 1310nm golflengte Gesmolten WDM,PC-Gesmolten WDM van het Schakelaarsstaal Buis,De Vezel Optische WDM van de staalbuis |
||

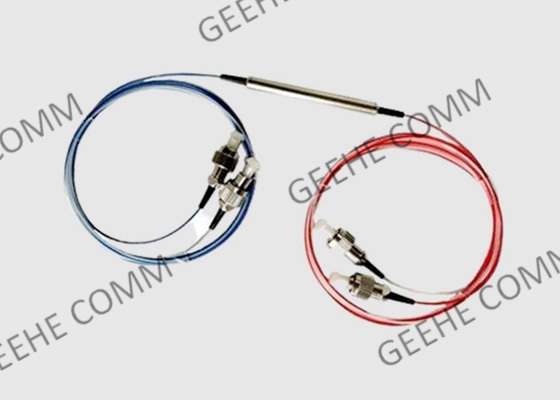

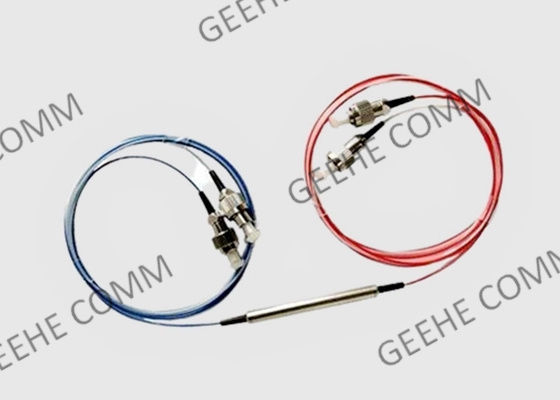

Stalen buis met golflengte 1310 nm gesmolten WDM met laag verlies met FC/PC-connectoren
Basisinformatie:
Geehe Fused WDM-module kan 1310nm & 1550nm of 1310nm of 1550nm-signalen combineren in één vezel of afzonderlijke 1310nm en 1550nm-signalen in twee vezels in een glasvezelsysteem.Het kan worden gebruikt om de vezeltransmissiecapaciteit te verdubbelen of om tweerichtingscommunicatie mogelijk te maken met één enkele vezel.
1X2 of 2X2 combineren of scheiden licht op verschillende golflengten. Ze bieden zeer laag invoegverlies, lage polarisatieafhankelijkheid, hoge isolatie en uitstekende milieustabiliteit.Deze componenten zijn op grote schaal gebruikt in EDFA, CATV, WDM-netwerken en glasvezel instrumentatie.
.
2×2 Fused WDM Voordeel en kenmerken:
Laag overmatig verlies
Verscheidene koppelingsaandelen
Compacte grootte
Hoge stabiliteit en betrouwbaarheid
SM, MM, PM versie
Fused WDM-toepassing
Fused WDM Voordelen en kenmerken:
* GR-1209-CORE Vereisten voor passieve optische componenten
* GR-1221-CORE Betrouwbaarheidsplicht voor passieve optische componenten
* GR-326-CORE Vereisten voor optische verbindingen voor één modus
* TIA-604 Interpretabiliteitsnorm voor glasvezelconnectoren
* ROHS-richtlijn betreffende de beperking van gevaarlijke stoffen
2×2 Fused WDM-toepassingen:
Specificaties en technologieparameters:
| Parameter | 980/1550nm WDM of 1060/1550nm WDM | 1310/1550 nm WDM | 1480/1550 nm WDM |
| Fibertype ((dB) | Corning HI1060flex of OFS BF05635-02 | SMF-28e | |||||||
| Werkgolflengtenm) | 980 en 1550 | 1060 en 1550 | 1310 en 1550 | 1480 en 1550 | |||||
| Bedrijfsbandbreedtenm) | ±10/20 | ±15 | ±15 | ||||||
| Graad | P | Een | P | Een | P | Een | P | Een | |
| InvoegingsverliesdB) | ≤ 0.15 | ≤ 0.25 | ≤ 0.30 | ≤ 0.40 | ≤ 0.2 | ≤ 0.3 | ≤ 0.3 | ≤ 0.35 | |
| Isolatie.dB) | ≥ 20 | ≥ 18 | ≥ 20 | ≥ 18 | ≥ 25 | ≥ 18 | ≥ 25 | ≥ 18 | |
| PDL (((dB) | ≤ 0.05 | ≤ 0.1 | ≤ 0.05 | ≤ 0.1 | ≤ 0.05 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | |
| RichtlijnendB) | ≥ 55 | ||||||||
| Werktemperatuur ((°C) | -40 ~ +85 | ||||||||
* De bovenstaande specificatie is exclusief de connector
* Andere specificaties kunnen worden gemaakt op verzoek van de klant
Bestelgegevens:
| WDM- | N- | XX- | XX- | - Ik weet het niet. | XX- | XX- | X | |||
| 95- Ik heb een andere vraag. | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
11 m X:aanpassing |
2550 μM vezels 09:900μM losse vezel 20: 2mm kabel 30: 3 mm kabel |
SC:SC/UPC SA:SC/APC ..... 00Geen aansluiting |
A: A. B: B C: C |
|||||
| Graad | Operatie golflengte | Vlakken | Lange vezels | Tipe varkensstaart | Type verbinding | Afmetingenn | ||||
WDM-kabeltype:
1Een-modusvezels laten één modus zich verspreiden.
2Multimode vezels ondersteunen de verspreiding van meerdere modi.
3Het golflengtebereik is het golflengtebereik waarin de WDM zal werken.
4De bandbreedte, ook wel kanaalverschil genoemd, is de grootte van de vensters in nm.
5. Kanalspanning is het middelpunt-naar-middelpuntverschil in frequentie tussen naburige kanalen. 200 GHz komt overeen met een afstand van 0,4 nm, 100 GHz komt overeen met een afstand van 0,2 nm,en 50 GHz komt overeen met .1 nm afstand.
6Het aantal kanalen is het aantal kanalen dat het apparaat heeft om informatie te verzenden.
7Inbrengverlies is de verzwakking veroorzaakt door het inbrengen van golflengte-divisie multiplexers (WDM) in een optisch transmissiesysteem.
Polarisatie-afhankelijk verlies is de maximale afwijking van het insertieverlies over alle inputpolarisatie-toestanden.
