Productdetails:
|
| Modelnaam: | Optische vezel patch kabel Fiber Jumper | Verbinding: | LC aan FC |
|---|---|---|---|
| Fibre-type: | SM/MM/OM3 | Fibergetal: | 2 kernen |
| Kabeldiameter: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Buitenmantel: | PVC LSZH OFNR OFNP |
| Kleur van de kabel: | Auqa, geel, oranje, enz. | Kabellengte: | 1M, 2M, 3M, 5M of op verzoek van de klant |
| Diensten: | OEM&ODM | Monsters: | vrij |
| Markeren: | G657A LC aan FC-Flardkoord,1.8mm LC aan FC-Flardkoord,1.8mm fc aan het flardkoord van de lcvezel |
||

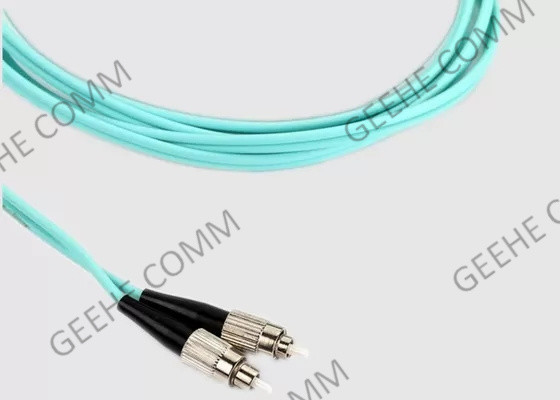

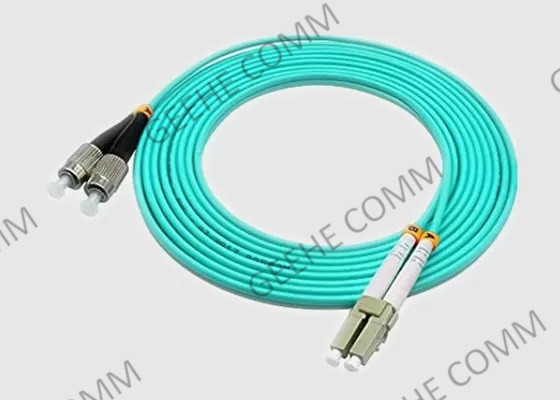

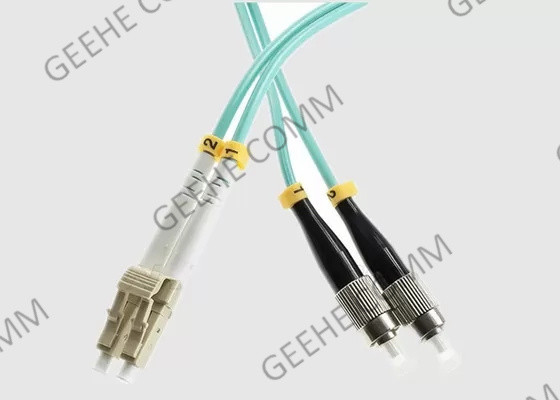

LC UPC naar FC UPC Duplex Single Mode G657A Fiber Optic Patchcord Fiber Jumper
1.Basis Inleiding:
LC/UPC naar FC/UPC glasvezel patchcord. UPC staat voor Ultra Physical Contact en is een van de beste manieren van polijsten voor glasvezel ferrules,met een terugkeerdemping van meer dan 50 dB voor enkelmodusverbindingen.
Geehe Fiber Optic catalogus is ontworpen om u te voorzien van alles wat u nodig heeft om uw glasvezel netwerk op te zetten, met de on-site, precisie productie apparatuur en onze geschoolde werknemers,onze LC/UPC naar LC/UPC glasvezel patch kabel is betrouwbaar en 100% getest volgens industriële en internationale normen, deze LC-LC glasvezel kabels zijn met flexibele aanpassing, goede prijzen, en zeer snelle levering.
2.Platch Cord Voordelen en kenmerken:
3.Optische vezel patch kabel toepassingen:
Optische glasvezelcommunicatie, video, LAN, CATV-systemen
Optische netwerkapparatuur, optische testapparatuur
Module Pigtails, Multimedia, Premise
Installatie van een actief eindapparaat
4.Specificatie en technologieparameter
| Parameters | Waarde | ||||
| Type aansluiting | LC/UPC,LC/UPC | ||||
| Centrale golflengte(nm) | 1310 of 1550 | ||||
| Max.Invoegverlies(dB) | 0.3 | ||||
| Min. Extinctieverhouding(dB) | 23 | ||||
| Min.Return verlies(UPC)(dB) | 50 | ||||
| Min.Return verlies(APC)(dB) | 60 | ||||
| Belangrijkste oriëntatie | Langzame as | ||||
| Axis Alignment(Deg) | ±3 | ||||
| Werktemperatuur°C) | -20~+70 | ||||
| Bergingstemperatuur°C) | -40~+85 | ||||
| Fibertyp | PM Panda vezels | ||||
* Voor apparaten met connector.IL is 0,3 dB hoger,RL is 5 dB lager,ER is 2 dB lager.
* De standaard aansluittoets is uitgelijnd op de trage as.
5.LC naar FC-connector Specificatie & Technologie Parameter:
| Parameter | Eenheid | Indeks | |||
| Typ van het eindvlak | PC's | UPC | APC | ||
| II. | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Herhaalbaarheid | dB | ≤ 0.1 | |||
| uitwisselbaarheid | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Zonder APC-connector) | |||
| Paringstijden | >1000 | ||||
| Werktemperatuur | °C | -40 ~ +80 | |||
6. LC-connector bestelgegevens:
| OFC | - X. | -XX | -XX | -XX | - X. | - X. |
| S: Simplex D: Duplex |
LA:LC/APC LC:LC/UPC LP:LC/PC |
LA:LC/APC LC:LC/UPC LP:LC/PC |
09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:andere | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Vezelmodus | Type aansluiting | Type aansluiting | Kabeldiameter | Type flenster | Lange vezels |
* EX: OFC-D-LA-LA-09-0-1.0
7. FCInformatie voor het bestellen van connectoren:
| OFC | - X. | -XX | -XX | -XX | - X. | - X. |
| S: Simplex D: Duplex |
FA:FC/APC FC:FC/UPC FP:FC/PC |
F.A.: LC/APC FC:LC/UPC FP:LC/PC |
09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:andere | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Vezelmodus | Type aansluiting | Type aansluiting | Kabeldiameter | Type flenster | Lange vezels |
* EX: OFC-S-FA-FC-09-1-0.5
8Hoe kies ik vezel pleisters?
1)Mode glasvezelkabel: enkelmodus of multimode
De modus van glasvezelpatchkabels geeft aan hoe lichtstralen in de glasvezel reizen.
2) Aantal vezelstrengen: simplex of duplex
Volgens het aantal vezelstrengen zijn er simplex- en duplexvezelpatchcords.simplexvezelpatchkabel bevat één enkele vezelstreng met één simplexconnector aan elk uiteindeHet kan worden gekoppeld aan een paar BiDi-transceivermodules met één poort.Overwegende dat het duplexvezelpatchkabel bestaat uit twee strengen glas of kunststof met één duplexconnector (of als twee simplexconnectoren beschouwd)Het wordt vaak gekoppeld aan gemeenschappelijke transceivers of dual fiber BiDi transceivers.
3) Kabeljastype (PVC/LSZH/OFNP/gorderd)
Normaal gesproken zijn er drie soorten kabeljassen: polyvinylchloride (PVC), low smoke zero halogen (LSZH) en optische vezel niet-geleidende plenum (OFNP).Je kunt er functies te zien in de onderstaande figuur en kies de juiste voor uw netwerk.
4) Type aansluiting: LC, SC, ST of andere
Er zijn veel connectortypen die worden gebruikt in vezelpatchkabels zoals LC, SC, ST, MTP of MPO die in dit artikel worden vermeld.er is een nieuwste connector ontwerp genaamd MDC connectorDe verschillende connectortypen moeten in verschillende interfaces worden aangesloten.dus u kunt beter bevestigen het type interface van de apparaten die u de eerste keer gebruikt.
5) Kies het juiste connectorpoetstype (UPC/APC)
Aangezien het verlies van de APC-connector lager is dan dat van de UPC-connectoren, is de optische prestatie van de APC-connectoren meestal beter dan die van de UPC-connectoren.de APC-connectoren worden veel gebruikt in toepassingen zoals FTTx, passief optisch netwerk (PON) en golflengte-divisie multiplexing (WDM) die gevoeliger zijn voor retourverlies.Dus je moet de voor- en nadelen afwegen.Bij die toepassingen die hoge precisie optische vezels signaleren, moet APC de eerste overweging zijn, maar minder gevoelige digitale systemen zullen even goed presteren met behulp van UPC.connector kleur van APC patch kabel is groen, en van UPC patch kabel is blauw.
