Productdetails:
|
| Modelnaam: | Multimode vezelpatch cord | Fiberconnector: | SC tot ST |
|---|---|---|---|
| Vezelkern: | Multiwijze, Enige Wijze | Kleur: | Oranje, op maat. |
| Kabeldiameter: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Jacketing: | Rising Rated (OFNR) |
| Vlakken: | Duplex | Lengte (meter): | 3 m |
| Markeren: | 2M Multimode Fiber Optic Flardkoord,0.9mm Koord van Multimode Vezel het Optische Flard,0.9mm st de kabel van het de vezelflard van Sc |
||

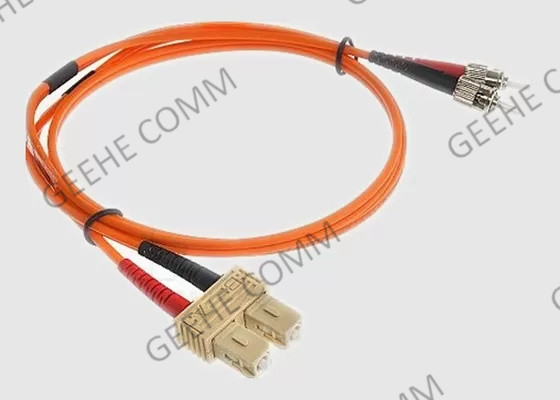

High Return 0,9mm Riser Rated (OFNR) 2M Duplex SC tot ST Multimode Fiber Patch Cord
1.Basis Inleiding:

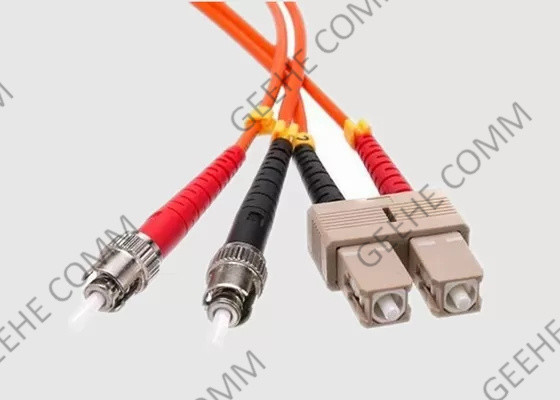

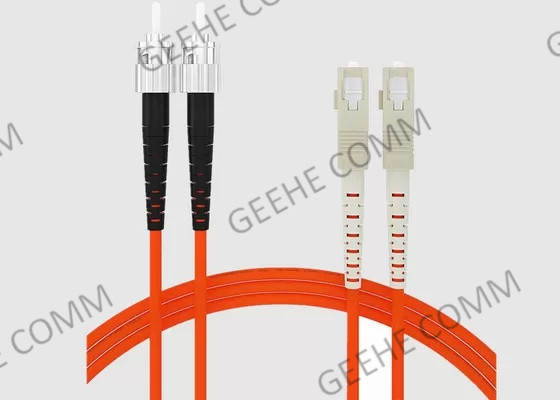

SC to ST Fiber Optic Connector is een snap-in connectorvezel ook met een 2,5 mm ferrule die op grote schaal wordt gebruikt voor het is uitstekende prestaties.Het is een snap-in connector die vastloopt met een eenvoudige push-pull bewegingHet is ook verkrijgbaar in een duplexconfiguratie, de duurzame rubberen laarzen beschermen tegen schade die typisch is voor drukke data racks en elk uiteinde is goed gelabeld voor eenvoudige identificatie.
De kabel heeft ST-tot-SC-connectoren, een PVC-mantel en is FDDI en OFNR-geschikt.
2. Patch Cord Voordelen en kenmerken:
3.Optische vezel patch kabel toepassingen:
Optische glasvezelcommunicatie, video, LAN, CATV-systemen
Optisch toegangsnetwerk
Gegevensoverdracht via glasvezel
Datacenters
Plaatselijk netwerk
Testapparatuur
4.Specificatie en technologieparameter
| Parameters | Waarde | ||||
| Type aansluiting | LC/UPC,LC/UPC | ||||
| Centrale golflengte(nm) | 1310 of 1550 | ||||
| Max.Invoegverlies(dB) | 0.3 | ||||
| Min. Extinctieverhouding(dB) | 23 | ||||
| Min.Return verlies(UPC)(dB) | 50 | ||||
| Min.Return verlies(APC)(dB) | 60 | ||||
| Belangrijkste oriëntatie | Langzame as | ||||
| Axis Alignment(Deg) | ±3 | ||||
| Werktemperatuur°C) | -20~+70 | ||||
| Bergingstemperatuur°C) | -40~+85 | ||||
| Fibertyp | PM Panda vezels | ||||
* Voor apparaten met connector.IL is 0,3 dB hoger,RL is 5 dB lager,ER is 2 dB lager.
* De standaard aansluittoets is uitgelijnd op de trage as.
5.SC Connector Specification& Technology Parameter:
| Parameter | Eenheid | Indeks | |||
| Typ van het eindvlak | PC's | UPC | APC | ||
| II. | dB | SM: ≤ 0.3,MM ≤ 0.1 | |||
| Herhaalbaarheid | dB | ≤ 0.1 | |||
| uitwisselbaarheid | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| MM | dB | ≥ 36(Zonder APC-connector) | |||
| Paringstijden | >1000 | ||||
| Werktemperatuur | °C | -40 ~ +80 | |||
6. LC-connector bestelgegevens:
| OFC | - X. | -XX | -XX | -XX | - X. | - X. |
| S: Simplex D: Duplex |
SA:LC/APC SC:LC/UPC SP: LC/PC |
SA:LC/APC SC:LC/UPC SP:LC/PC |
09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:andere | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Vezelmodus | Type aansluiting | Type aansluiting | Kabeldiameter | Type flenster | Lange vezels |
* EX: OFC-SC-SC-09-1-0.5
7. Hoe kies ik vezel pleisters?
1) Mode glasvezelkabel: enkelmodus of multimode
De modus van vezelpatchkabels geeft aan hoe lichtstralen in de vezel reizen.
2) Aantal vezelstrengen: simplex of duplex
Volgens het aantal vezelstrengen zijn er simplex- en duplexvezelpatchcords.simplexvezelpatchkabel bevat één enkele vezelstreng met één simplexconnector aan elk uiteindeHet kan worden gekoppeld aan een paar BiDi-transceivermodules met één poort.Overwegende dat het duplexvezelpatchkabel bestaat uit twee strengen glas of kunststof met één duplexconnector (of als twee simplexconnectoren beschouwd)Het wordt vaak gekoppeld aan gemeenschappelijke transceivers of dual fiber BiDi transceivers.
3) Kies het juiste type kabeljas (PVC/LSZH/OFNP/Armored)
Normaal gesproken zijn er drie soorten kabeljassen: polyvinylchloride (PVC), low smoke zero halogen (LSZH) en optische vezel niet-geleidende plenum (OFNP).Je kunt er functies te zien in de onderstaande figuur en kies de juiste voor uw netwerk.
4) Kies het juiste connectorpoetstype (UPC/APC)
Aangezien het verlies van de APC-connector lager is dan dat van de UPC-connectoren, is de optische prestatie van de APC-connectoren meestal beter dan die van de UPC-connectoren.de APC-connectoren worden veel gebruikt in toepassingen zoals FTTx, passief optisch netwerk (PON) en golflengte-divisie multiplexing (WDM) die gevoeliger zijn voor retourverlies.Dus je moet de voor- en nadelen afwegen.Bij die toepassingen die hoge precisie optische vezels signaleren, moet APC de eerste overweging zijn, maar minder gevoelige digitale systemen zullen even goed presteren met behulp van UPC.connector kleur van APC patch kabel is groen, en van UPC patch kabel is blauw.
