Productdetails:
|
| Modelnaam: | Optische glasvezelkoppelaar | Werkende Golflengtewaaier: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| Splits ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 enz. | andere types: | Singlewindow, Dualwindow, Triplewindow |
| Apparatentype: | Gesmolten koppel | Pre-geëindigd beschikbaar: | MU/UPC, LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC en ST/UPC |
| Polarisatiegroepering: | Langzame as of Snelle as | Fibre-type: | PM Vezel Kabel |

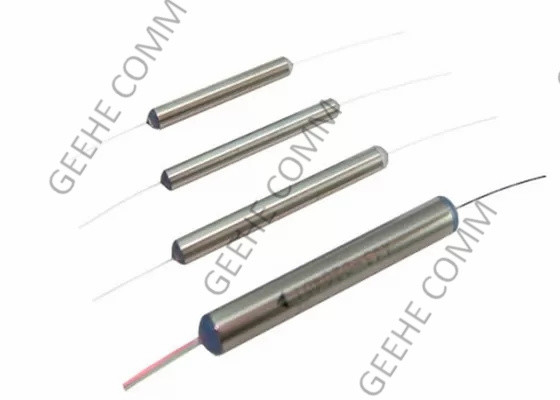

| afmeting van het pakket: | Ø4x40;Ø4x54;98x16x9 mm | Configuratietype: | 1 × 2 met MU-aansluiting |
| Markeren: | 50/125 Koppeling van de Vezel Optische Kabel,50/125 1x2-vezelkoppeling,1x2 optische vezelkoppeling |
||

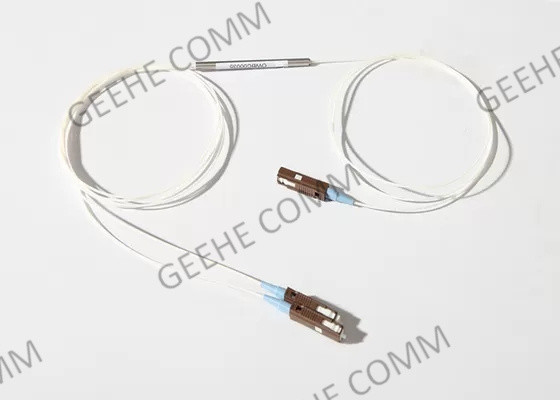

1 × 2 Multi-Mode 50/125 MU tot Mu Connector Glasvezel Koppelsplitters
Optische koppelingen Brief Introducties:
Gebouwd door Geehe-koppelingstechniek, breidt TWC-operatiebandbreedte zich uit tot 1310nm, 1490nm en 1550nm drie communicatievensters.
Tapered (FBT) splitters zijn verkrijgbaar met 1x2, 1x3, 1x4, 1x5, 1x6, 1x8, 1x12, 1x16, 1x18,1x20 en 1x24 configuraties met single-mode of multimode vezels en we bieden alle type connectoren van pre-connectorized zoals SC, FC, ST, LC, je kunt een standaard maat kiezen of een OEM op hoog niveau doen.

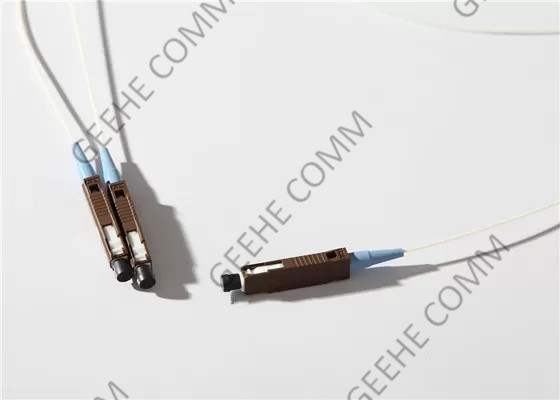

De 1x2 Mu Connector Multi-Mode Window Loose Tube Fiber Splitter kan de optische signalen in 2 delen splitsen, en de koppeling ratio kan worden aangepast,de mu-connector is kleiner en van hoge precisie en wordt veel gebruikt voor DWDM.
Optische vezelkoppelaar kenmerken en voordelen:
Specificatie en parameter van de drie vensters breedkoppeling:
| Parameter | P | Een | |||
| Werkgolflengte ((nm) | 1310&1490&1550 | ||||
| Bedrijfsbandbreedte ((nm) | 1310 ± 40 nm,1490 ± 40 nm,1550 ± 40 nm | ||||
| Fibertype ((dB) | Corning G652D OF Corning G657 A1 | ||||
| Invoegingsverlies (dB) |
50:50 | ≤ 3.4 | ≤ 3.6 | ||
| 30:70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 10:90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5:95 | 12.70~13.50 /≤0.4 | 12.05 tot en met 14.05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤ 0.1 | ≤ 0.1 | |||
| Terugkeerverlies ((dB) | ≥ 50 | ≥ 45 | |||
| Directiviteit (dB) | ≥ 55 | ||||
| Werktemperatuur ((°C) | -40 ~ +85 | ||||
Bestelgegevens:
| WBC- | - Ik weet het niet. | X2- | 345- | XX- | - Ik weet het niet. | XX- | XX- | X |
| P: Voorschot A: Klasse A X: op verzoek |
121x2 22- Ik heb het niet. |
1310&1490&1550nm | 0101:99 05- 05:95 ..... 5050.50 |
11 m x: op verzoek |
2550 μM vezels 09:900 μM losse vezels | VK: VK/UPC VK: VK/UPC 00Geen aansluiting |
A: A. B: B C:C |
|
| Graad | Portnummer | Operatie golflengte | Koppelingsverhouding | Lange vezels | Vlakken | Type aansluiting | Afmeting |
FBT-koppeling Vergelijk met PLC-splitter:
| Parameters | FBT-splitter | PLC-splitter |
| Vervaardigingsmethode | Twee of meer stukjes optische vezels worden aan elkaar gebonden en op een gesmolten-taper-vezelapparaat aangebracht.De vezels worden vervolgens getrokken volgens de uitgang tak en verhouding met een vezel wordt uitgekozen als de input. | Bestaat uit één optische chip en verschillende optische arrays, afhankelijk van de uitgangsverhouding. |
| Operatiegolflengte | 1310nm en lSSOnm (standaard); 850nm (aanpassing) | 1260 nm -1650 nm (volledige golflengte) |
| Toepassing | HFC (netwerk van glasvezels en coaxialkabel voor CATV); alle FTIH-toepassingen. | Hetzelfde. |
| Prestaties | Voor grotere splitsingen kan betrouwbaarheid een probleem worden. | Goed voor alle splitsingen, hoge betrouwbaarheid en stabiliteit. |
| Invoer/Uitvoer | Eén of twee ingangen met een uitgang van maximaal 32 vezels. | Eén of twee ingangen met een uitgang van maximaal 64 vezels. |
| Pakket | Staalbuis (voornamelijk gebruikt in apparatuur); ABS Black-module (conventioneel) | Hetzelfde. |
| Input/outputkabel | kaal glasvezel; 0,9 mm, 2,0 mm en 3,0 mm | Hetzelfde. |
| Pakketgrootte | 1×2 tot 1×8 kleiner dan PLC | Meer dan 1×8, PLC Splitter grootte is kleiner |
| Stabiliteit en betrouwbaarheid | Stabiliteit is beter. | Hoge stabiliteit niet als FBT Splitter |
Toepassing van de glasvezelcoupler:
FTTx-systemen
LAN, WAN en metro netwerken
Analoog/digitale passieve optische netwerken
Telecommunicatie op lange afstand
Transmitter/ontvanger-module in mini-grootte
Wuhan Geehe Service:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage rugreflectie en goede uniformiteit
2) Compacte structuur
Kleine grootte, het kan direct worden geïnstalleerd in een verscheidenheid van transfer box en gewoon nemen weinig ruimte
3) Strikte kwaliteitscontrole
We garanderen dat elk product in de handen van klanten onderworpen is aan strenge testnormen.
4) Hoge capaciteit
Als de Top 2 fabrikant van glasvezel koppelingen, we, niet alleen de verkoop van producten, ook de export van technologie en apparatuur voor alle klanten, onze capaciteit van 2018 jaar zijn met 20% toegenomen.
