Productdetails:
|
| modulenaam: | WDM in optische communicatie | Poorttype: | 2x4 |
|---|---|---|---|
| Vezeltype: | PM Panda-vezel | Jacket: | 250um of 900nm of anderen |
| Verbindingen: | met LC-opc-aansluitingen | Vlechtlengte: | 1M, 1.5M of aangepast |
| Gemeenschappelijke Pashaven: | PM980 of PM1550 | Optiekanaal: | 4, 8, 16, 18 kanalen |
| Operatiegolflengte: | 980~1620 NM | Verpakking: | Mini pakket |
| Markeren: | 1480nm vezel Optische WDM,1480nm WDM Module,1480nm de multiplextelegraaf van de golfafdeling |
||

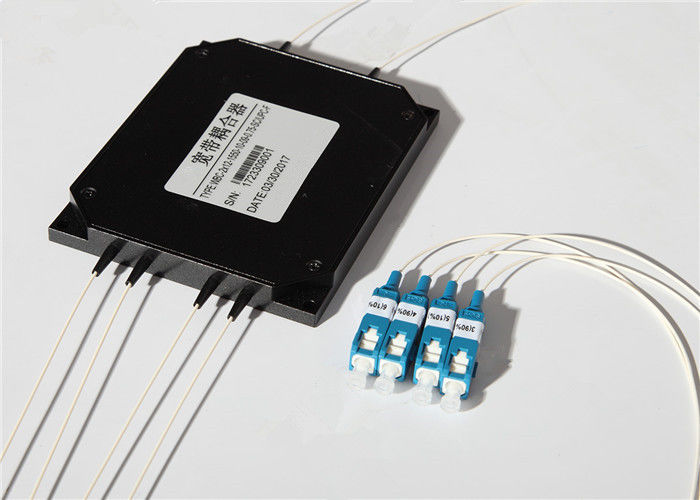

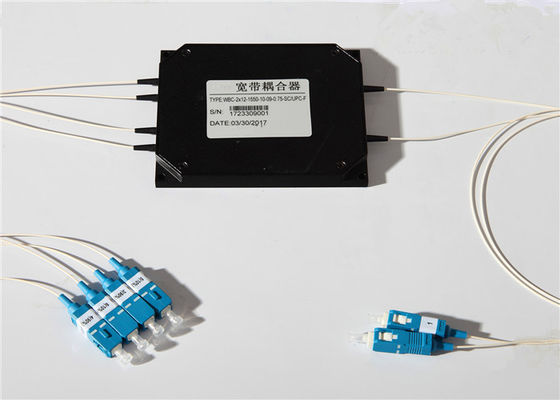

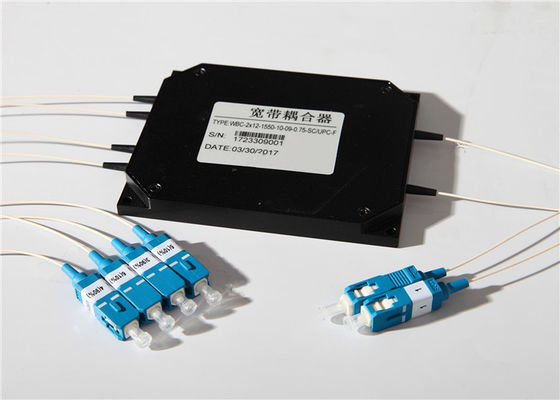

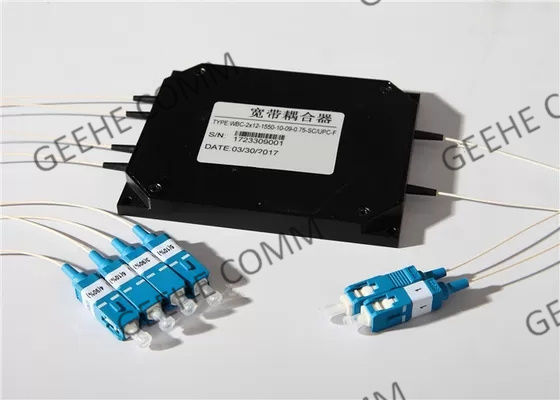

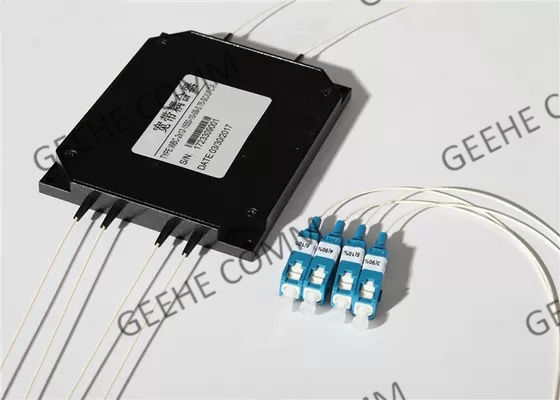

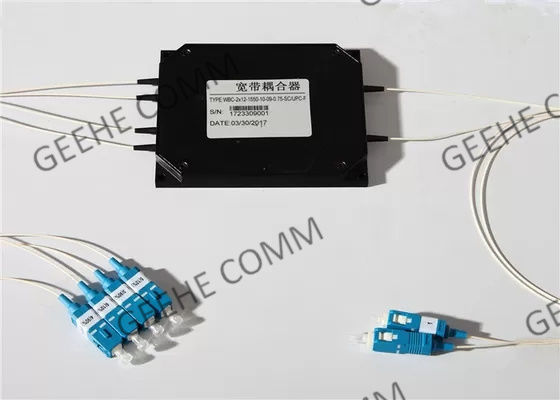

Hoge Richtingsgevoeligheid 2 × 4 Fan Out 1480/1550nm Fused WDM Module met LC Connector
Basis informatie:
2 × 4 Fan Out Single Mode Fused Coupler is gebouwd met behulp van fused biconical taper (FBT) technologie. Het kan worden gebruikt om het ingangssignaal te splitsen in verschillende verhoudingen met een laag invoegverlies.
U kunt kiezen uit twee hoofdtypen Fused WDM-modules: Fused WDM gebruikt in optische vezelversterkers, zoals 980/1550nm, 1480/1550nm, 980/1060nm Fused WDM; Fused WDM-module gebruikt in bidirectionele of CWDM optische communicatiesystemen, zoals 1310/1550nm WDM Module.
De connectoren zijn beschikbaar: LC-UPC, LC-APC, LC-PC, SC-UPC, SC-APC, SC-PC, FC-UPC, FC-APC, FC-PC, ST-UPC etc.
FBT WDM Voordelen & Eigenschappen:
* Verschillende koppelverhouding
* Hoge kanaalisolatie
* Hoge uniformiteit en betrouwbaarheid
* Laag invoeg- en retourverlies
* Uitzonderlijk stabiel en betrouwbaar
* Maatwerk ondersteund
Certificering en naleving:
* GR-1209-CORE Vereisten voor passieve optische componenten
* GR-1221-CORE Betrouwbaarheidsvereisten voor passieve optische componenten
* GR-326-CORE Vereisten voor single-mode optische connectoren en jumpers
* TIA-604 Standaard voor de interpreteerbaarheid van glasvezelconnectoren
* ROHS Richtlijn betreffende de beperking van gevaarlijke stoffen
WDM Toepassingen:
* FTTX
* Passieve Optische Netwerken (PON)
* Digitale, hybride videosystemen
* CATV-verbindingen & Vezelsensoren
* Langeafstandstelecommunicatie
* Toegang / PON-distributies
* LAN/WAN/Metro
* Datacenter
Specificaties & Technologie Parameters:
| Vezeltype (dB) | Corning HI1060flex of OFS BF05635-02 | SMF-28e | |||||||
| Werkende Golflengte(nm) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Werkende Bandbreedte(nm) | ±10/20 | ±15 | ±15 | ||||||
| Kwaliteit | P | A | P | A | P | A | P | A | |
| Invoegverlies(dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolatie(dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL(dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Richtingsgevoeligheid(dB) | ≥55 | ||||||||
| Bedrijfstemperatuur(℃) | -40 ~ +85 | ||||||||
* De bovenstaande specificatie is exclusief de connector
* Andere specificaties kunnen op verzoek van de klant worden gemaakt
Bestelinformatie:
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: maatwerk |
25:250μM Vezel 09:900μM losse Vezel 20: 2mm kabel 30: 3mm kabel |
SC:SC/UPC SA:SC/APC ...... 00:Geen connector |
A: A B: B C:C |
|||||
| Kwaliteit | Werkende Golflengte | Vezeltype | Vezellengte | Pigtail Type | Connectortype | Afmetingen | ||||
