Productdetails:
|
| Modulenaam: | WDM in Optische Mededeling | haventype: | 1×2 |
|---|---|---|---|
| Vezeltype: | PM Panda vezel | Jasje: | 250um of 900nm of anderen |
| Schakelaars: | Met de schakelaars van LC upc | Vlechtlengte: | 1M, 1.5M of aangepast |
| Gemeenschappelijke Pashaven: | PM980 of PM1550 | Optiekanaal: | 4, 8, 16, 18 kanalen |
| Werkende Golflengte: | 980~1620 NM | Pakket: | Minipakket, Modulepakket, Kaderpakket |
| Markeren: | 1×2 WDM Koppeling,1550nm WDM Koppeling,1550nm wdm multiplextelegraaf |
||

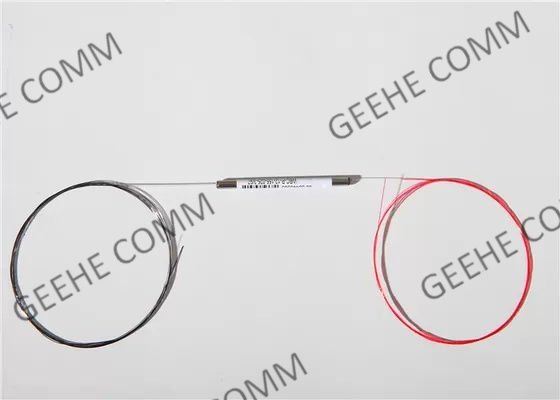

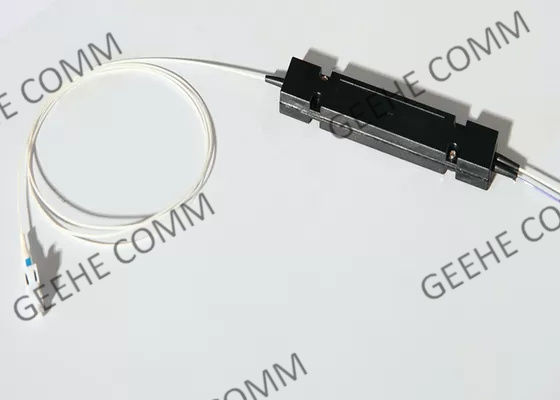

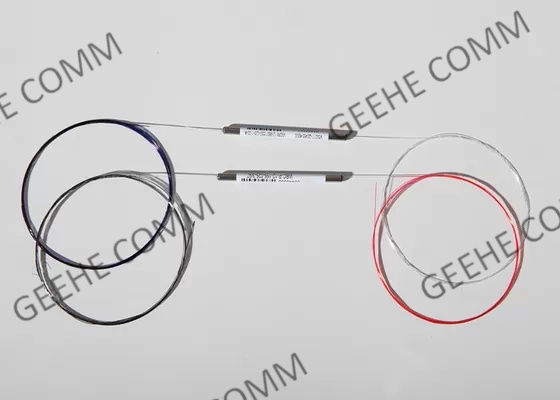

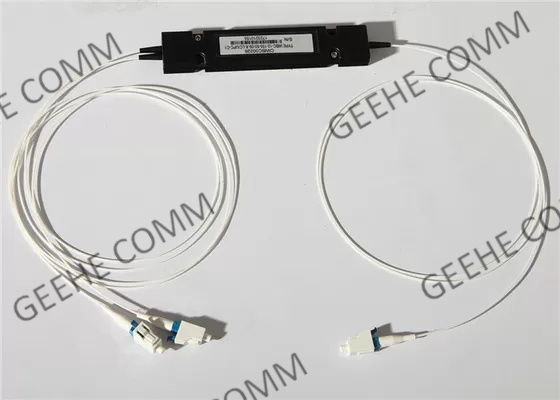

Smolt hoge Machts Enige Wijze 1310/1550nm PM Vezel 1× 2 Vezelwdm Koppeling
Basisinformatie:
WDM de koppeling, ook als een golflengte-afhankelijke koppeling of golflengtecombine/splitser wordt bekend, is een smelten-vezel-gebaseerde passieve optische component waarin twee input bij de golflengten van 1310nm en 1550nm-van de twee ingevoerde havens bij één outputhaven die wordt gecombineerd. Anderzijds, als deze twee signalen in dezelfde inputhaven worden ingespoten, zouden zij uit bij de twee output scheiden.
Deze Singlemode multiplextelegraaf van de golflengteafdeling (WDM) 1310/1550nm, 1480/1550nm, 1X2, of 2X2 combineert of scheidt licht bij verschillende golflengten. Zij bieden zeer laag toevoegingsverlies, lage polarisatieafhankelijkheid, hoge isolatie, en uitstekende milieustabiliteit aan. Deze componenten zijn uitgebreid gebruikt in EDFA, CATV, WDM netwerken, en de instrumentatie van de vezeloptica.
FBT-WDM Benefit&Features:
Certificatie en Naleving:
* Gr.-1209-KERN Eisen ten aanzien van passieve optische componenten
* Gr.-1221-KERN De eisen van de betrouwbaarheidsverzekering ten aanzien van passieve optische componenten
* Gr.-326-KERN Eisen ten aanzien van single-mode optische de verbindingsdradenassemblage van het schakelaarszand
* Tia-604 Interpretabilitynorm van de vezel optische schakelaar
* ROHS Richtlijn betreffende de beperking van gevaarlijke stoffen
WDM Toepassingen:
* FTTX
* Passieve Optische Netwerken (PON)
* Digitale, hybride videosystemen
* CATV-verbindingen & Vezelsensoren
* Telecommunicatie op lange afstand
* De distributies van toegangs/PON
* LAN/WAN/Metro
De Parameters van de Specifications&technologie:
| Vezeltype (dB) | Corning HI1060flex of OFS BF05635-02 | SMF-28e | |||||||
| Werkende Golflengte (NM) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Werkende Bandbreedte (NM) | ±10/20 | ±15 | ±15 | ||||||
| Rang | P | A | P | A | P | A | P | A | |
| Toevoegingsverlies (dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolatie (dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Gerichtheid (dB) | ≥55 | ||||||||
| Werkende Temperatuur (℃) | -40 ~ +85 | ||||||||
* De bovengenoemde specificatie sluit de schakelaar uit
* Andere specificatie kan op klant worden gemaakt vereist
Het opdracht geven van tot Informatie:
| WDM- | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: aanpassing |
25:250μM Fiber 09:900μM losse Vezel 20: 2mm kabel 30: 3mm kabel |
Sc: SC/UPC SA: SC/APC ...... 00: Geen schakelaar |
A: A B: B C: C |
|||||
| Rang | Verrichtingsgolflengte | Vezeltype | Vezellengte | Vlechttype | Verbind Type | Afmeting | ||||
