Productdetails:
|
| Modelnaam: | Y-koppeling voor glasvezel | Operatiegolflengte: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| Splits ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 enz. | andere types: | Singlewindow, Dualwindow, Triplewindow |
| Functie: | Vezeldistributie | Pre-geëindigd beschikbaar: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, EN ST/UPC |
| Polarisatiegroepering: | Langzame as of Snelle as | Vlakken: | PM Vezel Kabel |
| Pakkettype: | staalbuis | Configuratietype: | 1 × 2 met LC tot SC-connector |
| Markeren: | 30/70 Koppeling van de Vezel Optische Kabel,30/70 enige koppeling van de wijzevezel,1x2 kies de koppeling van de wijzevezel uit |
||

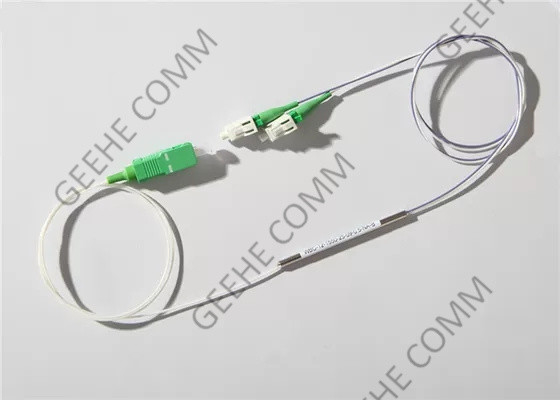

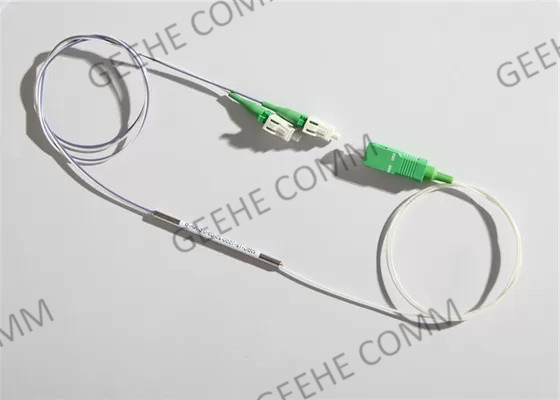

MxN Single Mode Steel Tube Fiber Optic Y Coupler met LC/SC/FC
Optische koppelingen Brief Introducties:
Een enkelmodus breedbandcoupler heeft een bandbreedte van 80 nm, vergeleken met 40 nm van standaard glasvezelcouplers.en kleinere maten.
De koppelingsverhouding kan worden gespecificeerd. Koppelers die werken op een andere middelgolflengte dan 1550 nm of 1310 nm kunnen ook worden geleverd, meer Split Ratio kan beschikbaar zijn:50Ik heb het niet over de dood van een man.99, enz.
1 × 2 glasvezel koppelingen kenmerken en voordelen:
Specificatie en parameter van de dubbelruitbreedkoppelaar:
| Parameter | P | Een | |||
| Werkgolflengte ((nm) | 1310&1550 | ||||
| Bedrijfsbandbreedte ((nm) | 1310 ± 40 nm,1550 ± 40 nm | ||||
| Fibertype ((dB) | Corning G652D OF Corning G657 A1 | ||||
| Invoegingsverlies (dB) |
50/50 | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 20/80 | 60,80 tot 7,40/≤ 1.2 | 6.50~7.70/≤1.2 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5/95 | 12.70~13.50 /≤0.4 | 12.05 tot en met 14.05/≤0.5 | |||
| 3/97 van de Commissie | 14.60~15.50/≤0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤ 0.1 | ≤ 0.15 | |||
| Terugkeerverlies ((dB) | ≥ 50 | ≥ 45 | |||
| Directiviteit (dB) | ≥ 55 | ||||
| Werktemperatuur ((°C) | -40 ~ +85 | ||||
* De bovenstaande specificatie is zonder aansluiting
* Andere specificaties kunnen op verzoek van de klant worden gedaan
Bestelgegevens:
| WBC- | - Ik weet het niet. | X2- | 35- | XX- | - Ik weet het niet. | XX- | XX- | X |
| P: Voorschot A: Klasse A X: Aanpassing |
121x2 22- Ik heb het niet. |
351310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x: Aanpassing |
2525 μM vezel 09:900 μM losse vezel | VK: VK/UPC VK: VK/UPC 00: geen aansluiting |
A: A. B: B C:C |
|
| Graad | Portnummer | Werkgolflengte | Koppelingsverhouding | Lange vezels | Fibre-type | Type verbinding | Afmeting |
EX:WBC-P-12-35-50-1-09-0-B
1x2 glasvezel koppelingsapplicatie:
Wuhan Geehe Service:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage rugreflectie en goede uniformiteit
2) Compacte structuur
Kleine grootte, het kan direct worden geïnstalleerd in een verscheidenheid van transfer box en gewoon nemen weinig ruimte
3) Strikte kwaliteitscontrole
We garanderen dat elk product in de handen van klanten onderworpen is aan strenge testnormen.
4) Snelle levering
Met geschoolde en stabiele werknemers is alle orderomzet sneller dan bij de concurrenten
5) Fabriekscontrole
We werken samen met beroemde merken en Japanse klanten, met 15 jaar ervaring in fabrieksinspectie en zijn bekend met het hele inspectieproces door SGS
