Productdetails:
|
| Modelnaam: | Minigrootte FBT-optische koppelingen | Het optische Type van Koppelingsconfiguratie: 1x2 werkende Golflengte: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| Splits ratio: | 50:50,30:70,10:90,5:95,1:99 | andere types: | Singlewindow, Dualwindow, Triplewindow |
| Apparatentype: | Gesmolten koppel | Pre-geëindigd beschikbaar: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, EN ST/UPC |
| Polarisatiegroepering: | Langzame as of Snelle as | Fibre-type: | PM Vezel Kabel |
| afmeting van het pakket: | Ø4x40;Ø4x54;98x16x9 mm | No. van FIbe4's: | 8 Invoer van vezels,8 Uitvoer van vezels |
| Markeren: | 8×8 optische vezelkoppeling,de vezelkoppeling van 8×8 fbt,5/95 optische vezelkoppeling |
||

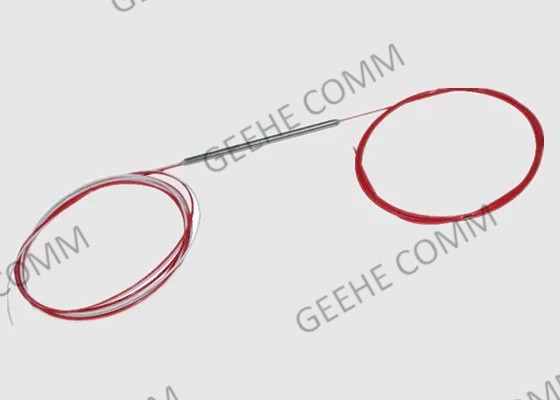

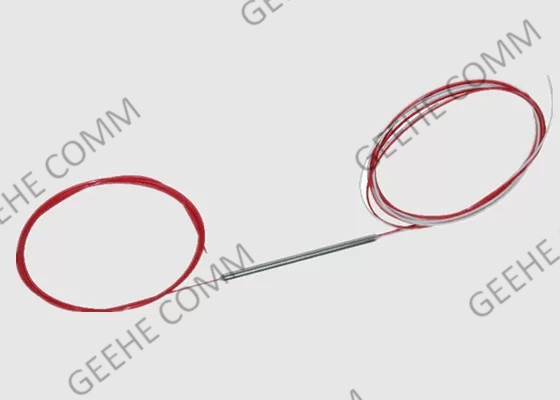

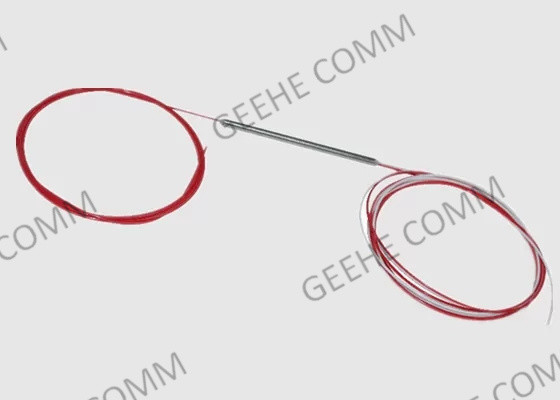

Stalen buis 8 × 8 in kleine afmetingen, enkelmodus ster FBT glasvezel koppelingen
FBT optische koppelingen Brief Introducties:
Een glasvezelcoupler, ook wel een glasvezelconnector genoemd, zorgt voor een afsluiting van het uiteinde van een glasvezel en dient om een glasvezel snel aan te sluiten of los te koppelen van een andere.
Een optische vezel zelf bevat een kern van dun, flexibel en transparant glas of plastic dat, zonder een glasvezel koppeling zou splicing vereisen,die het materiaal rond de kern aan de punt van elke vezel afwerpt en vervolgens direct contact tussen de twee kernen verzekert.
8 × 8 glasvezel koppelingen kenmerken en voordelen:
FBT-koppeling Vergelijk met PLC-splitter:
| Parameters | FBT-splitter | PLC-splitter |
| Vervaardigingsmethode | Twee of meer stukjes optische vezels worden aan elkaar gebonden en op een gesmolten-taper-vezelapparaat aangebracht.De vezels worden vervolgens getrokken volgens de uitgang tak en verhouding met een vezel wordt uitgekozen als de input. | Bestaat uit één optische chip en verschillende optische arrays, afhankelijk van de uitgangsverhouding. |
| Operatiegolflengte | 1310nm en 1550nm (standaard); 850nm (aanpassing) | 1260 nm -1650 nm (volledige golflengte) |
| Toepassing | HFC (netwerk van glasvezels en coaxialkabel voor CATV); alle FTIH-toepassingen. | Hetzelfde. |
| Prestaties | Bij grotere splitsingen kan betrouwbaarheid een probleem worden. | Goed voor alle splitsingen, hoge betrouwbaarheid en stabiliteit. |
| Invoer/Uitvoer | Eén of twee ingangen met een uitgang van maximaal 32 vezels. | Eén of twee ingangen met een uitgang van maximaal 64 vezels. |
| Pakket | Staalbuis (voornamelijk gebruikt in apparatuur); ABS Black-module (conventioneel) | Hetzelfde. |
| Input/outputkabel | kaal glasvezel; 0,9 mm, 2,0 mm en 3,0 mm | Hetzelfde. |
| Pakketgrootte | 1×2 tot 1×8 kleiner dan PLC | Meer dan 1×8, PLC Splitter grootte is kleiner |
| Stabiliteit en betrouwbaarheid | Stabiliteit is beter. | Hoge stabiliteit niet als FBT Splitter |
Specificatie en parameter van de breedmerkkoppeling:
| Parameter | P | Een | |||
| Werkgolflengte ((nm) | 1310&1490&1550 | ||||
| Bedrijfsbandbreedte ((nm) | 1310 ± 40 nm,1490 ± 40 nm,1550 ± 40 nm | ||||
| Fibertype ((dB) | Corning G652D OF Corning G657 A1 | ||||
| Invoegingsverlies (dB) |
50:50 | ≤ 3.4 | ≤ 3.6 | ||
| 30:70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 10:90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5:95 | 12.70~13.50 /≤0.4 | 12.05 tot en met 14.05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤ 0.1 | ≤ 0.1 | |||
| Terugkeerverlies ((dB) | ≥ 55 | ≥ 45 | |||
| Directiviteit (dB) | ≥ 55 | ||||
| Werktemperatuur ((°C) | -40 ~ +85 | ||||
* De bovenstaande specificatie is zonder aansluiting
* Andere specificaties kunnen op verzoek van de klant worden gedaan
Bestelgegevens:
| WBC- | - Ik weet het niet. | X2- | 345- | XX- | - Ik weet het niet. | XX- | XX- | X |
| P: Voorschot A: Klasse A X: op verzoek |
121x2 22- Ik heb het niet. |
1310&1490&1550nm | 0101:99 05- 05:95 ..... 5050.50 |
11 m x: op verzoek |
2550 μM vezels 09:900 μM losse vezels | VK: VK/UPC VK: VK/UPC 00Geen verbinding. |
A: A. B: B C:C |
|
| Graad | Portnummer | Operatie golflengte | Koppelingsverhouding | Lange vezels | Vlakken | Type aansluiting | Afmeting |
EX:WBC-P-12-345-50-1-25-00-A
8 ×8 glasvezelcoupler Toepassing:
Wuhan Geehe Service:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatieafhankelijk verlies, lagere rugreflectie en goede uniformiteit.
2) Compacte structuur
Kleine afmetingen, kan direct worden geïnstalleerd in een verscheidenheid van transfer box en neemt slechts weinig ruimte in beslag.
3) Strikte kwaliteitscontrole
We garanderen dat elk product dat in de handen van klanten komt, onderworpen is aan strenge testnormen.
4) Fabriekscontrole
We werken samen met bekende merken en Japanse klanten, met 15 jaar ervaring in fabrieksinspectie en zijn bekend met het hele inspectieproces door SGS.
5)Garantie
Al onze fabrieksproducten met een garantie van 12 maanden, alle opmerkingen over onze producten zijn welkom om feedback aan ons te geven.
