Productdetails:
|
| modulenaam: | Optische WDM-coupler met SC-connector | Poorttype: | 1 × 48 |
|---|---|---|---|
| Vezeltype: | PM Panda-vezel | Jacket: | 250um of 900nm of anderen |
| Verbindingen: | met LC-opc-aansluitingen | Vlechtlengte: | 1M, 1.5M of aangepast |
| Gemeenschappelijke Pashaven: | PM980 of PM1550 | Optiekanaal: | 4, 8, 16, 18 kanalen |
| Operatiegolflengte: | 980~1620 NM | Verpakking: | Mini pakket |
| Markeren: | Multimode Vezel Optische WDM Koppeling,Vezel Optische WDM met Sc-Schakelaar,SGS Vezel Optische WDM Koppeling |
||

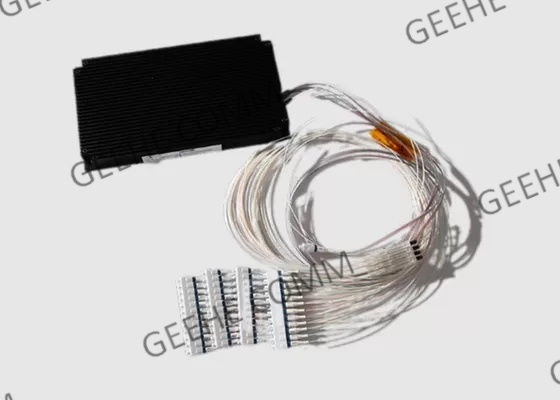

SGS goedgekeurde EFDA -ontvanger multimode optische WDM -koppeling met SC -connector
Basisinformatie:
Fan Out Fused Coupler is gebouwd met behulp van gefuseerde Biconical Taper (FBT) -technologie. Het kan worden gebruikt om het ingangssignaal in verschillende verhoudingen te splitsen met lage invoegverlies.
Gesmolten WDM -modules: gefuseerde WDM gebruikt in optische vezelversterkers, zoals 980/1550nm, 1480/1550nm, 980/1060nm gefuseerd WDM;
Gesmolten WDM-module gebruikt in bidirectionele of CWDM-optische communicatiesystemen, zoals 1310/1550nm WDM-module.

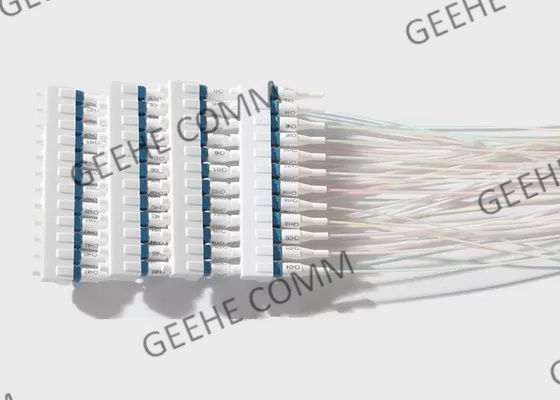

De connectoren zijn beschikbaar: LC-UPC, LC-APC, LC-PC, SC-UPC, SC-APC, SC-PC, FC-UPC, FC-APC, FC-PC, ST-UPC etc.
FBT WDM -voordeel en functies:
* Isolatie met een hoog kanaal
* Hoge uniformiteit en betrouwbaarheid
* Lage invoeging en retourverlies
* Uitzonderlijk stabiel en betrouwbaar
* Robuust, milieustabiel pakket
* Ondersteunde aanpassing
Certificering en naleving:
* GR-1209-core vereisten voor passieve optische componenten
* GR-1221-CORE Betrouwbaarheidsborgingsvereisten voor passieve optische componenten
* GR-326-core vereisten voor optische connectoren met één modus Sand Jumpers Assemblies
* TIA-604 Fiber Optic Connector Interpreteerbaarheid Standaard
* ROHS -richtlijn over de beperking van gevaarlijke stoffen
WDM -toepassingen:
* Fttx
* Passieve optische netwerken (PON)
* Digitale, hybride videosystemen
* CATV -links en vezelsensoren
* Lange -Haul telecommunicatie
* Toegang /PON -distributies
* Datacenter
Specificaties en technologieparameters:
| Vezeltype (DB) | Corning Hi1060Flex of OFS BF05635-02 | SMF-28E | |||||||
| Bedrijfsgolflengte (nm)) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Operationele bandbreedte (nm)) | ± 10/20 | ± 15 | ± 15 | ||||||
| Cijfer | P | A | P | A | P | A | P | A | |
| Invoegverlies (db)) | ≤0,15 | ≤0,25 | ≤0.30 | ≤0,40 | ≤0,2 | ≤0,3 | ≤0,3 | ≤0,35 | |
| Isolatie(db)) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (db)) | ≤0,05 | ≤0,1 | ≤0,05 | ≤0,1 | ≤0,05 | ≤0,1 | ≤0,1 | ≤0,1 | |
| Directiviteit (db)) | ≥55 | ||||||||
| Bedrijfstemperatuur (℃) | -40 ~ +85 | ||||||||
* De bovenstaande specificatie is het uitsluiten van de connector
* Andere specificatie kan worden gemaakt op de klant vereist
Informatie bestellen:
| WDM- | N- | Xx- | Xx- | X- | Xx- | Xx- | X | |||
| 95: 980 & 1550nm 135: 1310 & 1550nm 65: 1060 & 1550nm 45: 1480 & 1550nm | 01 :: SMF-28E 02: Hi1060Flex, 03: OFS BF05635-02 |
1: 1m X: Aanpassing |
25: 250 μm vezel 09: 900 μm losse vezels 20: 2 mm kabel 30: 3 mm kabel |
SC: SC/UPC SA: SC/APC ...... 00: geen connector |
A: A B: B C: C |
|||||
| Cijfer | Werkgolflengte | Vezeltype | Vezellengte | Staarttype | Type aansluiten | DimensioN | ||||
Wuhan Geehe Comm Service:
- continue verbetering; Nieuwe uitdagingen accepteren
- Nieuwe processen innoveren en nieuwe producten maken ten behoeve van onze klanten
- Gratis monsters voor testen
- fabrieksinspectie, accepteer ook de inspectie van derden
- Jonger team
- 15 jaar stabiele leveranciers, de leverdatum kan worden gegarandeerd
